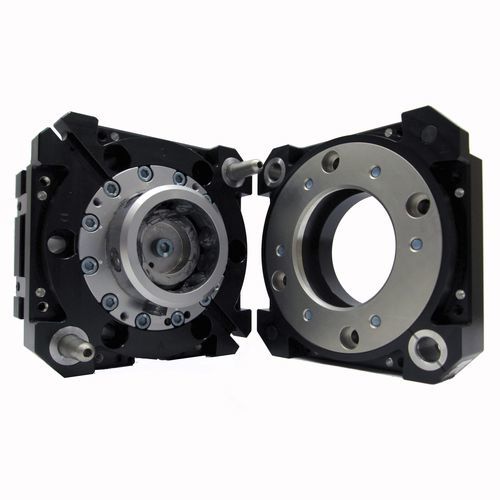

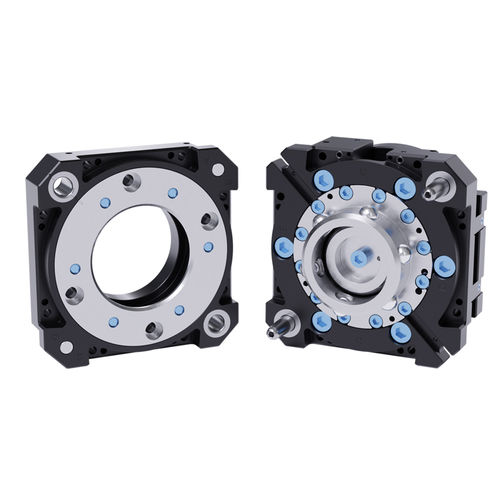

Werkzeugwechsler für Roboter QC-113

automatischpneumatischpneumatisch betrieben

Übersicht
Der Roboter-Werkzeugwechsler QC-113 ermöglicht automatischen Werkzeugwechsel mit sicherer, fail-safe Verriegelung und integrierter Zustandsmeldung. Entwickelt für hochfrequente industrielle Einsätze und raue Umgebungen, wird er direkt auf ein kundenspezifisches Nitta XC-60 Muster montiert und pneumatisch betätigt. Alle Verriegelungsteile bestehen aus Rc58 Edelstahl.

Eigenschaften

• No-Touch Verriegelungstechnologie — ermöglicht bis zu 3,0 mm Plattenabstand beim Verriegeln
• Patentierter Fail-Safe Verriegelungsmechanismus mit geringer Kraft auf den Kolben
• Direkte Montage auf kundenspezifischem Nitta XC-60 Muster
• Verwendet dieselben Luft- und Ventiladapter sowie Sensormöglichkeiten wie der QC-210 zur Kompatibilität
• Alle Verriegelungsteile aus Rc58 Edelstahl
• Flächen zum Montieren von Nutzmodulen (2- oder 4-Optionen je nach Konfiguration)
• Ausrichtungsmerkmale im Gehäuse für höhere Torsionsfestigkeit und bessere Wartbarkeit
• Integrierte Lock/Unlock-Sensorik zur Statusmeldung (kein SIP erforderlich)

Technische Daten

• Verriegelungskraft @ 80 psi (5,5 bar): 12000 N (≈ 2700 lbf)
• Maximale Verriegelungsdistanz: 3,05 mm (≈ 0,12 in)
• No-Touch Betriebsabstand: bis zu 3,0 mm
• Durchgangsanschlussgrößen: konfigurierbar — Hersteller konsultieren
• Anzahl pneumatischer Durchgangsanschlüsse: konfigurierbar — Hersteller konsultieren
• Positionswiederholgenauigkeit: 0,0152 mm (≈ 0,0006 in)
• Empfohlenes Nutzlastlimit: 150 kg (≈ 330 lb)
• Statisches Moment X/Y Kapazität: 784 Nm (≈ 6940 lbf·in)
• Statisches Moment Z Kapazität: 565 Nm (≈ 5000 lbf·in)
• Gewicht Master-Seite: 4,76 kg (≈ 10,5 lb)
• Gewicht Werkzeug-Seite: 2,27 kg (≈ 5,0 lb)
• Gewicht gekoppelt: 7,03 kg (≈ 15,5 lb)
• Betätigungsart: Pneumatisch
• Robotergelenktyp: Standard
• Farbe: Schwarz
• Anschlussgewinde: konfigurierbar — Hersteller konsultieren
