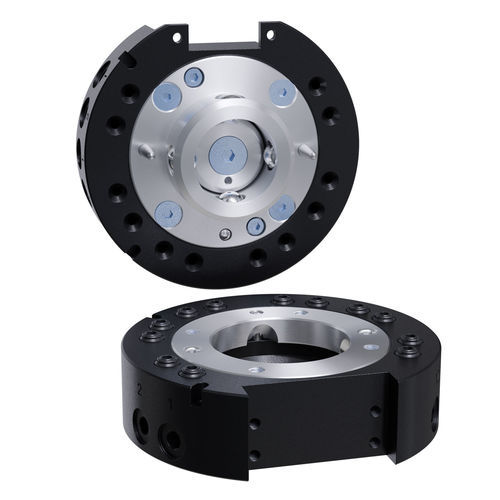

Werkzeugwechsler für Roboter QC-20-E

automatischpneumatischpneumatisch betrieben

Produktübersicht
Der Roboter-Werkzeugwechsler QC-20-E ermöglicht den vollautomatischen Wechsel von Greifern mit sicherer, wiederholbarer Verriegelung und mehreren Versorgungsdurchführungen. Entwickelt für hochzyklische industrielle Robotikanwendungen, verfügt er über pneumatische Betätigung sowie Ausrichtungsmerkmale und Montageoptionen für flexible Integration.

Merkmale

• (12) integrierte Luftdurchführungen M5 oder #10-32 in einem kompakten, gekoppelten Paket von 0,853 kg
• No-Touch-Verriegelungstechnologie erlaubt bis zu 2,0 mm Plattenabstand beim Verriegeln
• Patentierter Fail-Safe-Verriegelungsmechanismus minimiert die auf den Kolben wirkende Kraft
• Unterstützt mehrere Montagemuster mit Schnittplatten für unterschiedliche Roboterhandgelenke
• Alle Verriegelungsteile aus Rc58-Edelstahl
• Eine Ebene verfügbar zum Montieren elektrischer Module für erweiterte Funktionen
• Ausrichtungsmerkmale bieten torsionsfestigkeit und wiederholbare Verbindung
• Optionale Lock/Unlock-Sensoren verfügbar

Technische Daten

• Modellnummer: QC-20-E
• Verriegelungskraft @ 80 psi (5,5 bar): 2300 N (≈517 lbf)
• Maximale Verriegelungsdistanz: 2,03 mm (≈0,08 in)
• Pneumatische Durchführungsanschlüsse: (12) M5 oder #10-32
• Positionswiederholgenauigkeit: 0,0152 mm (≈0,0006 in)
• Vorgeschlagene Nutzlastgrenze: 25 kg (≈55 lb)
• Statisches Moment X/Y: 56,5 Nm
• Statisches Moment Z: 35 Nm
• Gewicht Master-Seite: 0,535 kg (≈1,18 lb)
• Gewicht Werkzeug-Seite: 0,318 kg (≈0,7 lb)
• Gewicht gekoppelt: 0,853 kg (≈1,88 lb)
• Betätigungstyp: Pneumatisch
• Roboter-Handgelenktyp: Standard
• Farbe: Schwarz
• Anschlussgewinde der Ports: BSPP/G
