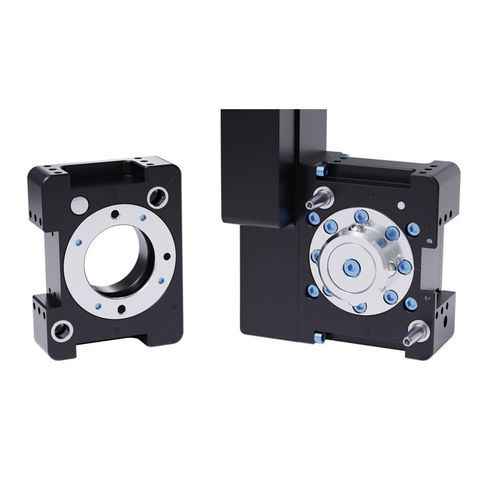

Werkzeugwechsler für Roboter QC-18

automatischelektrisch betrieben

Produktübersicht
Der elektrische Werkzeugwechsler QC-18 ermöglicht vollautomatischen Wechsel von Endeffektoren mit sicherer Verriegelung, Durchführung von Versorgungsleitungen und hoher Positionswiederholgenauigkeit. Entwickelt für hochzyklische industrielle Robotikanwendungen und raue Umgebungen, erhöht er Verfügbarkeit und Flexibilität in automatisierten Fertigungslinien.

Hauptmerkmale

• Elektrisch betätigter Werkzeugwechsler — geeignet, wenn keine Druckluft verfügbar ist.
• 12-poliger M16-Stecker für Motorsteuerung und Stromversorgung zur Übermittlung von Verriegeln/Entriegeln-Befehlen und Verriegelt/Entriegelt-Signalen.
• Verriegelungs-/Entriegelungszeit: 1 Sekunde.
• No-Touch-Verriegelungstechnologie erlaubt bis zu 1,0 mm Plattenabstand beim Verriegeln.
• Patentrechter Fail-Safe-Verriegelungsmechanismus mit geringer Kolbenkraft.
• Unterstützt mehrere Montagevarianten mittels Schnittplatten.
• Alle Verriegelungsteile aus Rc58-Edelstahl.
• Drei Flächen zum Befestigen elektrischer Module.
• Betriebsspannung: 21–30 VDC; geringer Energieverbrauch.

Spezifikationen
Maximale Verriegelungsdistanz: 1,0 mm
Positionswiederholgenauigkeit: 0,0152 mm
Empfohlene Nutzlast: 18 kg
X/Y statisches Moment: 56,5 Nm
Z statisches Moment: 78 Nm
Gewicht Master-Seite: 1,41 kg
Gewicht Werkzeug-Seite: 0,417 kg
Gewicht gekuppelt: 1,82 kg
Betätigungstyp: elektrisch
Roboterhandgelenk-Typ: Standard
Farbe: Schwarz

Technische Daten

• Modellnummer: QC-18
• Betätigung: Elektrisch
• Betriebsspannung: 21–30 VDC
• Maximale Verriegelungsdistanz: 1,0 mm (No-Touch-Verriegelung)
• Positionswiederholgenauigkeit: 0,0152 mm
• Empfohlene Nutzlast: 18 kg
• X/Y statisches Moment: 56,5 Nm
• Z statisches Moment: 78 Nm
• Gewicht Master-Seite: 1,41 kg
• Gewicht Werkzeug-Seite: 0,417 kg
• Gewicht gekuppelt: 1,82 kg
• Material: Alle Verriegelungsteile aus Rc58-Edelstahl
• Steckverbindung: 12-poliger M16-Stecker für Motorsteuerung und Stromversorgung (Verriegeln/Entriegeln-Befehle; Verriegelt/Entriegelt-Signale)
• Montage: Unterstützt mehrere Montagevarianten mit Schnittplatten
• Zusatz: (3) Flächen für elektrische Module; patentierter fail-safe Verriegelungsmechanismus; geringer Energieverbrauch
