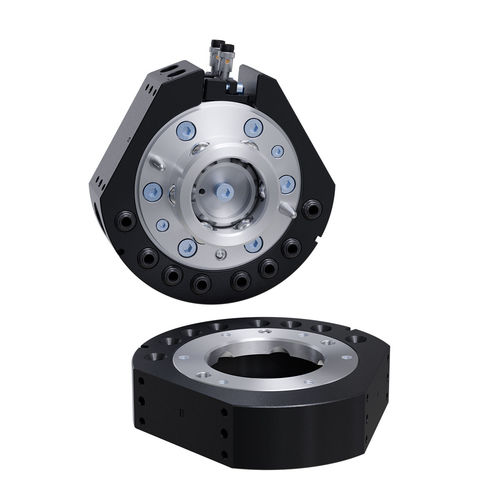

Werkzeugwechsler für Roboter QC-40Q-E

pneumatischautomatischpneumatisch betrieben

Produktübersicht
Der QC-40Q-E ist ein pneumatischer Roboter-Werkzeugwechsler für den vollautomatischen Wechsel von Endeffektoren in industriellen Anwendungen. Er bietet sichere Fail-Safe-Verriegelung, integrierte Versorgungsdurchführungen und hohe positionsgenauigkeit zur Steigerung der Verfügbarkeit und Flexibilität in hochzyklischen Prozessen.

Hauptmerkmale

• Acht integrierte 1/8 Pneumatikdurchführungen bei kompakter Kupplungsmasse von 1,84 kg
• No-Touch-Verriegelungstechnologie ermöglicht bis zu 1,5 mm Plattenabstand beim Verriegeln
• Patentierter Fail-Safe-Verriegelungsmechanismus reduziert die Kraft auf den Kolben für zuverlässiges Einrasten
• Unterstützt mehrere Montagebilder über Schnittstellenplatten für flexible Integration
• Alle Verriegelungsteile aus Rc58-Edelstahl gefertigt für Verschleißfestigkeit
• Zwei Flächen zum Montieren von Versorgungsmodulen zur Funktions­erweiterung
• Ausrichtungsmerkmale im Gehäuse verbessern Torsionsfestigkeit und Wartungsfreundlichkeit

Zusätzliche Produktdetails

• Betätigung: Pneumatisch
• Für Standard-Roboterhandgelenke ausgelegt
• Farbe: Schwarz
• Optionen für Master-/Werkzeug‑Schnittstellen und modulare Montage von Versorgungen verfügbar

Spezifikationen

• Modellnummer: QC-40Q-E
• Verriegelungskraft @ 80 psi (5,5 bar): 5600 N
• Maximale Verriegelungsweg: 3,05 mm
• No-Touch-Verriegelungsabstand: bis zu 1,5 mm
• Durchgangs‑Portgrößen: (8) 1/8 (NPT oder BSPP/G je nach Konfiguration)
• Anzahl pneumatischer Durchführungen: 8
• Positionswiederholgenauigkeit: 0,0152 mm
• Vorgeschlagene Nutzlast: 60 kg (≈132 lb)
• Statisches Moment Kapazität X/Y/Z: 226 Nm
• Gewicht Master-Seite: 1,25 kg
• Gewicht Werkzeug-Seite: 0,59 kg
• Gewicht gekoppelt: 1,84 kg
• Betätigungsart: Pneumatisch
• Roboterhandgelenkstyp: Standard
• Portgewinde-Optionen: NPT oder BSPP/G
