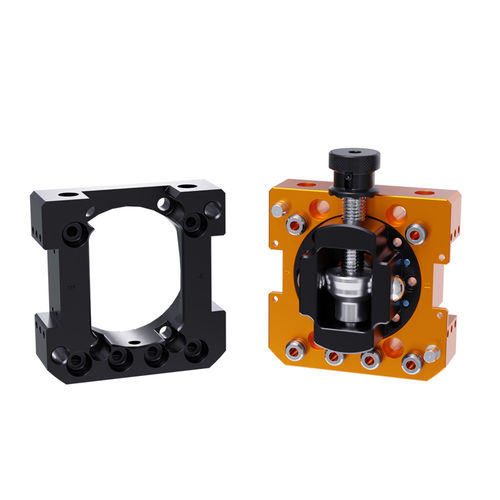

Werkzeugwechsler für Roboter MC-36R

manuellpneumatischmanuell betätigt

Produktübersicht
Die manuellen Werkzeugwechsler von ATI bieten eine einfache, zuverlässige Lösung zum schnellen Wechsel von Greifern ohne Werkzeuge oder Strom. Entwickelt für einfache Handhabung und reproduzierbare Ausrichtung, reduzieren sie Ausfallzeiten und erhöhen die Flexibilität in kollaborativen Umgebungen, Laboren oder bei Kleinserien.

Hauptmerkmale

• (6) 1/8 NPT integrierte Pneumatikdurchführungen in einem kompakten 1,75 kg (≈3,85 lb) Gehäuse
• Schraubverschluss-Mechanismus (patentiert) mit hoher Verriegelungskraft
• Ratschenknopf für zusätzliche Sicherung in verriegelter Position
• Zwei Ebenen zum Befestigen von elektrischen Modulen
• Empfohlene Nutzlast: 36 kg (≈80 lb); angegebene Nennlast: 16 kg (≈35 lb)
• Hoher Festigkeits-zu-Gewicht-Quotient

Spezifikationen

• Durchführungsgrößen: (6) 1/8 NPT
• Anzahl pneumatischer Durchführungen: 6
• Positionswiederholgenauigkeit: nicht angegeben
• Empfohlene Nutzlast: 36 kg (≈80 lb)
• Nennlast: 16 kg (≈35 lb)
• X/Y statisches Moment Kapazität: 113 Nm (≈1000 lbf·in)
• Z statisches Moment Kapazität: 169 Nm (≈1500 lbf·in)
• Gewicht Master-Seite: 0,998 kg (≈2,2 lb)
• Gewicht Werkzeug-Seite: 0,748 kg (≈1,65 lb)
• Gewicht bei Kupplung: 1,75 kg (≈3,85 lb)
• Betätigungstyp: Manuell
• Roboter-Handgelenk-Typ: Standard
• Farbe: Schwarz
• Anschlussgewinde: NPT-Gewinde

Modellinformationen
Modellnummer: MC-36R

Technische Daten

• Verriegelung: Schraubverschluss-Mechanismus (patentiert) mit Ratschenknopf
• Montage: Zwei Ebenen zur Befestigung elektrischer Module
