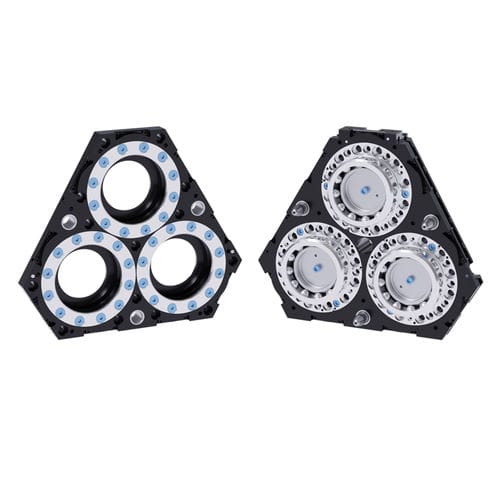

Werkzeugwechsler für Roboter QC-1510

pneumatischautomatischpneumatisch betrieben

Produktübersicht
Der Werkzeugwechsler QC-1510 ist ein pneumatischer Roboter-Schnellwechsler für den automatisierten Austausch von Greifern und Werkzeugen. Er bietet sichere mechanische Verriegelung, integrierte Versorgungsdurchführungen und hohe Positionswiederholgenauigkeit für hochfrequente industrielle Anwendungen.

Hauptmerkmale

• Modulare Bauweise: Separate Module für Hochleistung, Kühlung, Servo, Kommunikation und diskrete Signale erleichtern Wartung und erhöhen die Konfigurationsflexibilität.
• Hohe Trag- und Momentkapazität: Verwendet drei QC-510 Verriegelungsmechanismen zur Erzielung hoher axialer Last- und Momentenkapazitäten für schwere Werkzeuge.
• Intern verlegte Verkabelung: Integrierte Führung unterstützt integrierte Ventilbaugruppen und DeviceNet-Optionen für einfache Installation und Wartung.
• Kompakte Stapelhöhe: Verriegelte Stapelhöhe 5,756 in (146,2 mm) ohne die erforderliche Anschlussplatte.
• Sensoroptionen: Integrierte Verriegelungs-/Entriegelungssensorik verfügbar für Prozessverifikation und Automatisierungsrückmeldung.

Spezifikationen
Empfohlenes Nutzlastlimit: 4080 kg (≈ 9000 lb)
Verriegelungskraft @ 80 psi (5,5 bar): 190000 N (≈ 42000 lb)
Max. Verriegelungsdistanz: 1,65 mm (0,065 in)
Positionswiederholgenauigkeit: 0,0152 mm
X/Y statische Momentenaufnahme: 16300 Nm (≈ 144000 lbf·in)
Z statische Momentenaufnahme: 13900 Nm (≈ 123000 lbf·in)
Gewicht Master-Seite: 63 kg (≈ 133 lb)
Gewicht Werkzeugseite: 27,7 kg (≈ 61 lb)
Gewicht gekoppelt: 90,7 kg (≈ 194 lb)
Betätigungstyp: Pneumatisch
Roboterhand-Typ: Standard
Farbe: Schwarz

Technische Details

• Modellnummer: QC-1510
• Stapehöhe verriegelt: 5,756 in (146,2 mm) — beinhaltet nicht die erforderliche Anschlussplatte
• Integrierte Verriegelungs-/Entriegelungssensorik verfügbar
• Modulare Anschlüsse für Leistung, Kühlung, Servo, Kommunikation und diskrete Signale
• Für raue Industrieumgebungen und hohe Zyklen ausgelegt
