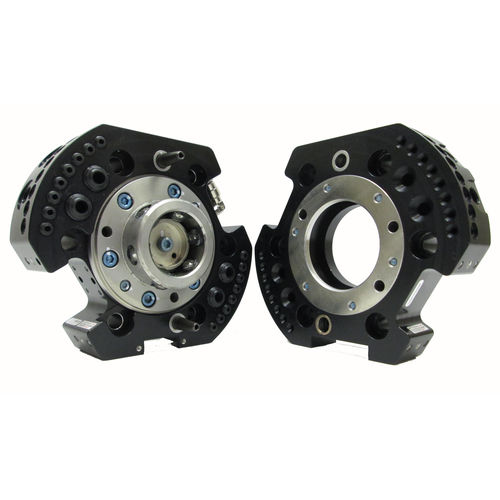

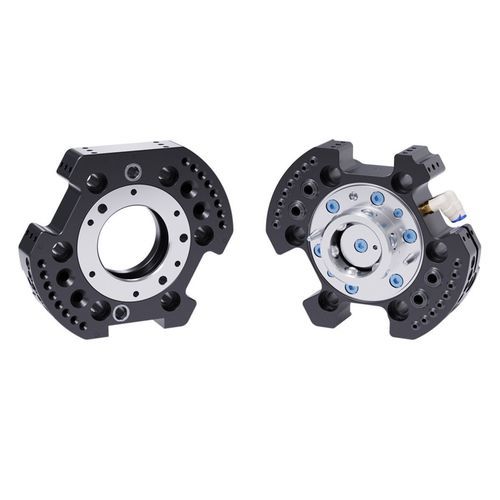

Werkzeugwechsler für Roboter QC-50

automatischpneumatischpneumatisch betrieben

Produktübersicht
Der Werkzeugwechsler QC-50 ermöglicht vollautomatischen Endeffektorwechsel mit sicherer Verriegelung, integrierten pneumatischen Durchführungen und hoher Positionswiederholgenauigkeit. Entwickelt für hochfrequenten Industrieeinsatz und raue Umgebungen, reduziert er die Stapelhöhe durch Direktmontage auf ein ISO-100-Roboterhandgelenk und unterstützt modulare Nutzungsoptionen.

Hauptmerkmale

• Kompaktes pneumatisches Design mit (16) M5- und (4) 1/8 BSPP-Durchführungsanschlüssen (insgesamt 20)
• No-Touch-Verriegelungstechnologie ermöglicht bis zu 3,0 mm Plattenabstand während des Verriegelns
• Patentierter Fail-Safe-Verriegelungsmechanismus führt zu geringer Kraft auf den Kolben
• Direktmontage auf ISO-100-Handgelenk zur Minimierung der Stapelhöhe; unterstützt weitere Befestigungsbilder
• Verriegelungsteile aus Rc58-Edelstahl
• Vier Flächen zum Montieren von Versorgungsmodulen (Signal, Fluid/Luft, Elektrisch)
• Ausrichtungsmerkmale im Gehäuse für erhöhte Torsionsfestigkeit und bessere Wartbarkeit
• Integrierte Lock/Unlock-Sensorik zur Zustandsmeldung; kein SIP erforderlich

Technische Daten

• Verriegelungskraft @ 80 psi (5,5 bar): 5800 N
• Maximale Verriegelungsdistanz: 2,54 mm
• Durchführungsgrößen: (16) M5 und (4) 1/8 BSPP
• Anzahl pneumatischer Durchführungen: 20
• Positionswiederholgenauigkeit: 0,0152 mm
• Empfohlene Nutzlastgrenze: 50 kg
• Statisches Moment X/Y: 226 Nm
• Statisches Moment Z: 226 Nm
• Gewicht Master-Seite: 1,53 kg
• Gewicht Werkzeugseite: 0,78 kg
• Gewicht gekoppelt: 2,31 kg
• Betätigungsart: Pneumatisch
• Roboter-Handgelenktyp: Standard
• Farbe: Schwarz
• Anschlussgewinde: BSPP/G
