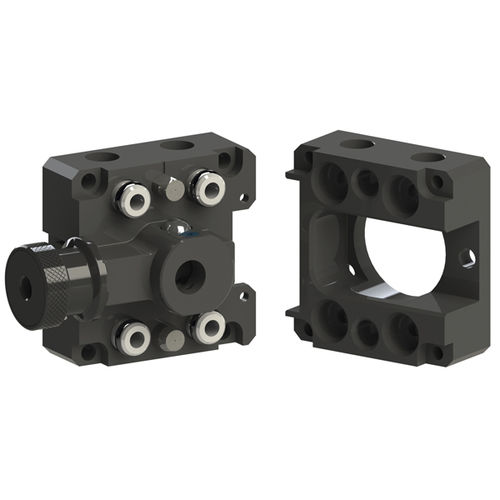

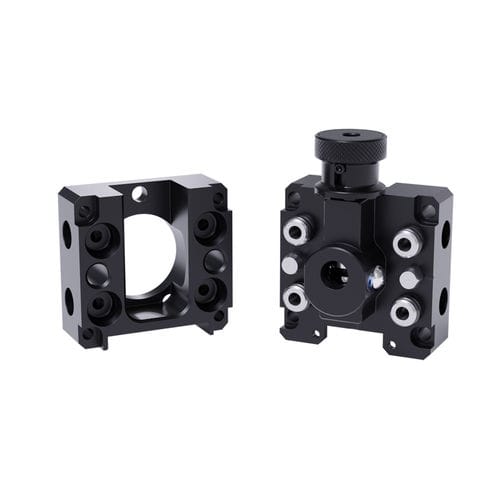

Werkzeugwechsler für kollaborative Roboter MC-16R

manuellmanuell betätigt

Produktbeschreibung
Der manuelle Werkzeugwechsler MC-16R bietet eine einfache, zuverlässige Lösung zum schnellen Wechsel von Endeffektoren ohne Werkzeuge oder externe Energie. Entwickelt für einfache Bedienung und reproduzierbare Ausrichtung, reduziert er Stillstandszeiten und erhöht die Flexibilität in kollaborativen, Labor- und Kleinserienanwendungen.

Hauptmerkmale

• (4) 1/8 NPT integrierte Luftdurchführungsanschlüsse in einem kompakten 0,794 kg Gehäuse
• Schraubenartiger Verriegelungsmechanismus (patentiert) für hohe Verriegelungskräfte
• Knarre (Ratsche) am Griff zur Sicherung der verriegelten Position
• Eine planseitige Fläche zum Montieren elektrischer Module für erweiterte Funktionen
• Ausgelegt für 16 kg (35 lb) Nutzlast

Produkteigenschaften

• (4) 1/8 NPT integrierte Luftdurchführungsanschlüsse
• Patentierter schraubenartiger Verriegelungsmechanismus
• Einhandmanuelle Verriegelung und Entriegelung
• Knarre zur Sicherung der Verriegelungsposition
• Planfläche zur Montage elektrischer Module
• Hoher Festigkeits-zu-Gewichts-Quotient

Technische Daten

• Durchgangsport-Größen — (4) 1/8 NPT
• Anzahl pneumatischer Durchgangsports — 4
• Positionswiederholgenauigkeit — 0,0254 mm (0,001 in)
• Vorgeschlagene Nutzlastgrenze — 16 kg (35 lb)
• Statische Momentenkapazität X/Y — 24,9 Nm (220 lbf-in)
• Statische Momentenkapazität Z — 45,2 Nm (400 lbf-in)
• Gewicht Master-Seite — 0,522 kg
• Gewicht Werkzeug-Seite — 0,272 kg
• Gewicht im gekoppelten Zustand — 0,794 kg
• Betätigungsart — Manuell
• Roboter-Handgelenk-Typ — Standard
• Farbe — Schwarz
• Anschlussgewinde — NPT-Gewinde
