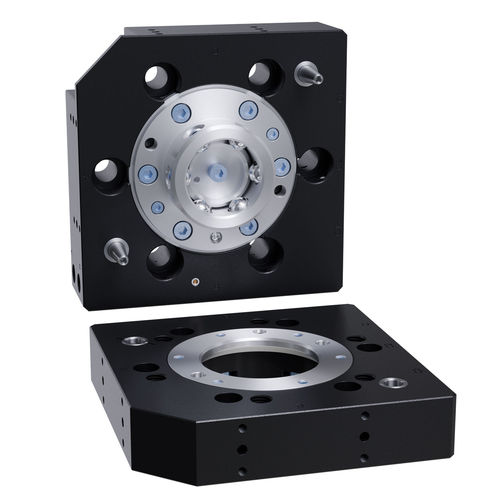

Werkzeugwechsler für Roboter QC-46-E

pneumatischpneumatisch betrieben

Überblick
Der QC-46-E Werkzeugwechsler ermöglicht den vollautomatischen Wechsel von Endeffektoren mit sicherer Verriegelung, Durchführung von Versorgungsleitungen und hoher Positionierungswiederholgenauigkeit. Entwickelt für industrielle Hochzyklus-Anwendungen, reduziert er Stillstandszeiten und erhöht die Flexibilität von Roboterzellen.

Hauptmerkmale

• Vier (4) Flächen zum Montieren von Versorgungsmodulen; Fläche C unterstützt zentrale/duale Modulmontage (bis zu zwei Module ohne Adapter).
• No-Touch-Verriegelungstechnologie erlaubt bis zu 2,5 mm Plattentrennung beim Verriegeln.
• Patentierter Fail-Safe-Verriegelungsmechanismus minimiert die Kraft auf den Kolben für zuverlässiges Einkuppeln.
• Direktmontage an ISO 100 mm Flanschmuster des Roboterhandgelenks zur Minimierung der Stapelhöhe; unterstützt weitere Flanschmuster.
• Alle Verriegelungsteile aus Rc58-Edelstahl für hohen Verschleißschutz.
• Ausrichtungsmerkmale im Gehäuse verbessern die Torsionssteifigkeit und die Wartungsfreundlichkeit.
• Integrierte Lock/Unlock-Sensorik zur Statuskommunikation; kein SIP erforderlich.

Varianten / Optionen

• Anschlussgewinde-Optionen: BSPP/G oder NPT.
• Produkt-Varianten-SKUs/IDs sind auf der Produktseite für jede Gewindeoption aufgeführt.

Technische Daten

• Verriegelungskraft @ 80 psi (5,5 bar): 5800 N
• Maximale Verriegelungsdistanz: 2,54 mm
• Durchgangsportgrößen: Auf der Seite nicht angegeben
• Anzahl pneumatischer Durchgangsports: Auf der Seite nicht angegeben
• Positionswiederholgenauigkeit: 0,0152 mm
• Empfohlenes Nutzlastlimit: 70 kg
• Statisches Moment X/Y Kapazität: 226 Nm
• Statisches Moment Z Kapazität: 150 Nm
• Gewicht Master-Seite: 1,95 kg
• Gewicht Werkzeug-Seite: 1,03 kg
• Gewicht im gekoppelten Zustand: 2,98 kg
• Betätigungsart: Pneumatisch
• Roboterhandgelenk-Typ: Standard (ISO 100 mm)
• Farbe: Schwarz
• Portgewinde (Standard): BSPP/G
• Modellnummer / SKU: QC-46-E
