Schauglas für Industrieanwendungen Type 595

ÜberwachungATEXBorosilikatglas

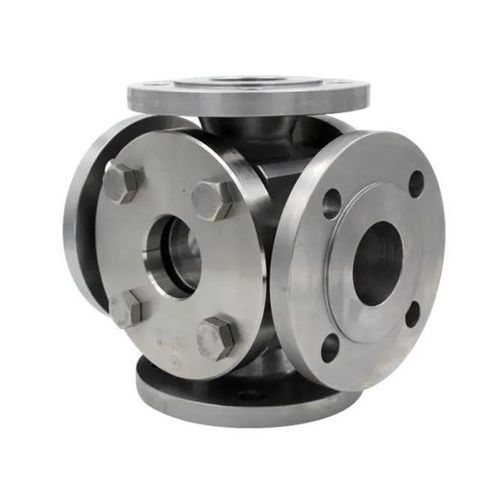

Das Durchfluss-Schauglas Typ 595 ist ein robustes 4‑Wege‑Schauglas mit zwei Sichtöffnungen und Flanschanschlüssen nach DIN EN 1092-1, ausgelegt für hohe Betriebsdrücke und den Einsatz in flüssigen sowie gasförmigen Medien. Es eignet sich für den nachträglichen Einbau in bestehende Anlagen dank Standard-Baulängen nach DIN EN 558-1 und ist in mehreren Nennweiten, Nenndruckstufen und Temperaturklassen verfügbar.

Hauptmerkmale

• 4‑Wege‑Ausführung mit 2 Sichtöffnungen (Schweißkonstruktion) zur Überwachung mehrerer Zu‑ und Ableitungen
• Flanschanschlüsse nach DIN EN 1092-1
• Standard‑Baulängen gemäß DIN EN 558-1 (FTF 2)
• Auslegung für Betriebsdrücke bis max. 400 barg
• Geeignet für flüssige und gasförmige Medien
• Standardverglasung: Borosilikatglas (Temperaturbeständigkeit bis 280 °C)

Nennweiten (DN)

• 50
• 65
• 80
• 100
• 125
• 150
• 200

Nenndruck (PN)

• 16
• 40
• 63
• 100
• 160
• 250
• 320
• 400

Temperatur

• Standard-Borosilikatglas bis 280 °C
• Mit zusätzlicher Glimmerschutzscheibe bis 300 °C
• In Kombination mit MAXOS® Sicherheitsschaugläsern (nach DIN 7080) bis 320 °C
• Weitere Temperaturoptionen im Produktangebot: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C

Optionen

• Wischer SGW mit PTFE- oder Silikon‑Wischerblatt
• LED‑Leuchte, für Ex‑ und Nicht‑Ex Bereiche
• FEP‑ oder Halar® Beschichtung
• Glimmerschutzscheibe
• Doppelverglasung Typ 595D
• Sonderkonstruktionen

Maße (Auszug)

• Baulänge (BL): DIN EN 558-1 FTF 2 (sofern konstruktiv möglich, sonst Angaben der Auftragsbestätigung)
• Flanschmaße: DIN EN 1092-1
• Durchblick (D1) je DN: DN 50 = 100, DN 65 = 150, DN 80 = 175, DN 100 = 175, DN 125 = 175, DN 150 = 175, DN 200 = 240

Charakteristiken / Spezifikationen techn.

• Max. Betriebsdruck: bis 400 barg
• Medien: für flüssige und gasförmige Medien
• Nennweiten: DN 50–200
• Standardglas: Borosilikatglas; höhere Temperaturbeständigkeit mit Glimmerschutz oder MAXOS® (DIN 7080)
• Baulänge face-to-face: Standard gemäß DIN EN 558-1 (FTF 2) where applicable
• Flanschanschlüsse: DIN EN 1092-1
• Mehr als 50 Dichtungswerkstoffe verfügbar; kundenspezifische Dichtungen möglich
• Zubehör (z. B. Scheibenwischer, LED-Leuchten, FEP-Schutzscheiben, runde Glimmerschutzscheiben)
• Sonderanfertigungen und Sonderkonstruktionen auf Anfrage
• Marke: ACI Industriearmaturen GmbH
• Modell: Typ 595
