Schauglas für Industrieanwendungen Type 550

ÜberwachungATEXEdelstahl

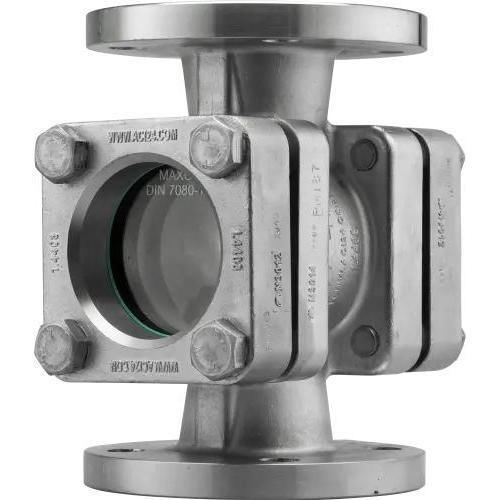

Das ACI Durchfluss-Schauglas Typ 550 ist ein industrielles Schauglas zur visuellen Überwachung von Medien in Rohrleitungen unter Betriebsdruck. Das Gehäuse besteht aus Edelstahlguss 1.4408 und ist für den Einbau zwischen Flanschen nach DIN EN 1092-1 ausgelegt.

Hauptmerkmale

• Nennweiten: DN 15 – DN 200
• Nenndruck: PN 10 / PN 16 / PN 25 / PN 40 (max. 40 barg)
• Temperaturbereich: -196 °C bis +400 °C (abhängig von Glas- und Dichtungswahl)
• Geeignet für flüssige und gasförmige Medien
• Flanschanschlüsse: DIN EN 1092-1

Werkstoffe & Varianten

• Standardgehäuse: Edelstahlguss 1.4408
• Andere Werkstoffe auf Anfrage: 1.0619 (Gussstahl), Alloy C22 und weitere Legierungen
• Dichtungssystem: Flachdichtungen von führenden Herstellern (z. B. Frenzelit novaphit® MST XP; KlingerSil® C4400; Garlock Gylon®; PTFE rein oder modifiziert)
• Mehr als 50 Dichtmaterialien auf Anfrage erhältlich

Schutzbeschichtungen & Schutz

• HALAR®-Beschichtung
• FEP-Beschichtung
• Glimmerschutzscheibe

Optionen & Zubehör (werksseitig integrierbar)

• Schauglaswischer SGW mit Wischblättern aus PTFE, Silikon oder EPDM
• LED-Beleuchtung (ATEX-Ausführungen auf Anfrage)
• Sprüh- / Reinigungsgeräte
• PTFE-Rotor
• Öl- und fettfreie Ausführung; silikonfreie Varianten inklusive Kraterprüfung verfügbar

Abmessungen (Auszug nach DIN 11869)

• DN 15 — D (PN16)=95, D (PN25)=95, D (PN40)=95, BL=130, D1=32
• DN 20 — D (PN16)=105, D (PN25)=105, D (PN40)=105, BL=150, D1=32
• DN 25 — D (PN16)=115, D (PN25)=115, D (PN40)=115, BL=160, D1=48
• DN 32 — D (PN16)=140, D (PN25)=140, D (PN40)=140, BL=180, D1=48
• DN 40 — D (PN16)=150, D (PN25)=150, D (PN40)=150, BL=200, D1=65
• DN 50 — D (PN16)=165, D (PN25)=165, D (PN40)=165, BL=230, D1=80
• DN 65 — D (PN16)=185, D (PN25)=165, D (PN40)=165, BL=290, D1=80
• DN 80 — D (PN16)=200, D (PN25)=185, D (PN40)=185, BL=310, D1=100
• DN 100 — D (PN16)=220, D (PN25)=200, D (PN40)=200, BL=350, D1=125
• DN 125 — D (PN16)=250, D (PN25)=235, D (PN40)=235, BL=400, D1=150
• DN 150 — D (PN16)=285, D (PN25)=270, D (PN40)=270, BL=480, D1=175
• DN 200 — D (PN16)=340, D (PN25)=360, D (PN40)=375, BL=600, D1=175

Schnellübersicht

• Maximaler Betriebsdruck: bis zu 40 barg
• Temperaturbereich: -196 °C bis +400 °C (anwendungsspezifisch)
• Für flüssige und gasförmige Medien
• Nennweiten: DN 15–200
• Mehr als 50 Dichtmaterialien verfügbar
• Zubehör und werksseitig integrierbare Optionen verfügbar
• Vorprüfte / zertifizierte Qualität (TÜV)

Technische Daten

• Bezeichnung: Durchfluss-Schauglas Typ 550
• Gehäusematerial: Edelstahlguss 1.4408 (andere Werkstoffe auf Anfrage)
• Flansch-Standard: DIN EN 1092-1 (PN 10 / PN 16 / PN 25 / PN 40)
• Nennweiten: DN 15 – DN 200
• Nenndruck: PN 10 / PN 16 / PN 25 / PN 40 (max. 40 barg)
• Temperaturbereich: -196 °C bis +400 °C (je nach Glas-/Dichtungsausführung)
• Dichtungsoptionen: Frenzelit novaphit® MST XP; KlingerSil® C4400; Garlock Gylon®; PTFE; und >50 weitere Materialien
• Optionale Beschichtungen: HALAR®, FEP; Glimmerschutzscheibe
• Verfügbares Zubehör: Schauglaswischer SGW, LED-Leuchten (ATEX auf Anfrage), Sprühvorrichtungen, PTFE-Rotor
• Zertifizierungen: TÜV (ISO 9001 und relevante Modul/2014/68/EU-Angaben auf der Produktseite)
