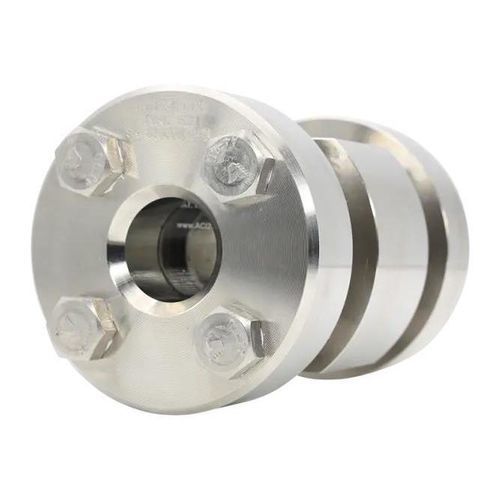

Schauglas für Hochdruckanwendungen Type 521

für IndustrieanwendungenÜberwachungfür Chemikalien

Hochdruck-Schauglas Typ 521 ist ein Durchflussschauglas mit Anschweißenden, ausgelegt für anspruchsvolle industrielle Hochdruckanwendungen und für den Einsatz unter hohen Temperatur- und Korrosionsbelastungen. Es bietet beidseitige Sichtfenster zur klaren Prozessbeobachtung und kann kundenspezifisch angepasst werden.

Hauptmerkmale

• Robustes Gehäuse aus korrosionsbeständigen Edelstahllegierungen (z. B. Werkstoff 1.4571); auf Wunsch Ausführungen in Nickelbasislegierungen oder Hastelloy möglich.
• Gegenüberliegend angeordnete Sichtfenster aus thermisch vorgespanntem Borosilikatglas (Anlehnung an DIN 7080) für klare Sichtbarkeit und Prozesskontrolle von zwei Seiten.
• Anschweißenden für normgerechte Integration in Rohrleitungssysteme (DIN EN ISO 1127).
• Flexibel konfigurierbar: verschiedene Nennweiten, Druckstufen und Sonderbaulängen/Sonderanfertigungen sind verfügbar.
• Optionen wie Doppelverglasung und spezielle Werkstoffe auf Anfrage.

Anwendungsbereiche

• Chemische und petrochemische Industrie
• Pharma- und Lebensmittelindustrie
• Energie- und Verfahrenstechnik
• Überall dort, wo sichere Prozesssicht bei hohen Drücken und Temperaturen erforderlich ist

Charakteristiken / Spezifikationen techn. Angaben

• Modell: Typ 521
• Nennweiten (DN): 25, 40, 50, 65, 80, 100, 125, 150, 200
• Nenndruck (PN): 63, 100, 160, 250, 320, 400
• Maximaler Betriebsdruck: bis 400 barg (je nach Ausführung)
• Temperaturbeständigkeit: bis 300 °C (abhängig von Material- und Glaswahl)
• Sichtfenster: thermisch vorgespanntes Borosilikatglas (DIN 7080); Sichtbarkeit abhängig vom Druckniveau
• Wandstärke: passend zur Nennweite der Rohrleitung
• Baulänge (Face-to-Face): auf Anfrage oder als Sondermaße
• Medien: geeignet für flüssige und gasförmige Medien
• Anschlüsse: Schweißenden nach DIN EN ISO 1127
• Optionen: Doppelverglasung, Sonderwerkstoffe, kundenspezifische Baulängen und Anschlüsse
• Hinweis: Sichtmaß (D1) abhängig vom Druck; Sondergrößen und weitere Normen auf Anfrage
