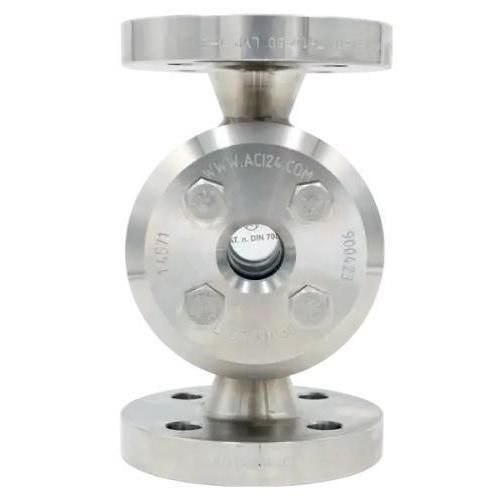

Schauglas für Industrieanwendungen Type 520A

Überwachungfür die Pharmaindustriefür Chemikalien

Das Schauglas Typ 520A ist ein Zwischenflansch-Schauglas für industrielle Hochdruckanwendungen und ermöglicht beidseitige Sichtprüfung von Prozessmedien. Es ist für den Betrieb bei erhöhten Drücken und Temperaturen ausgelegt und kann in Standard-Edelstahl oder in Sonderwerkstoffen für aggressive oder thermisch beanspruchte Umgebungen geliefert werden.

Material & Konstruktion

• Gehäuse: korrosionsbeständige Edelstahllegierungen (Standard: 1.4571); auf Anfrage Nickelbasislegierungen oder Hastelloy® erhältlich.
• Zwei gegenüberliegende Sichtfenster aus thermisch vorgespanntem Borosilikatglas gemäß DIN 7080 für klare Einsicht von beiden Seiten.

Normen, Auslegung & Anschluss

• Zwischenflansch-Ausführung passend für Flansche nach ASME B16.5; Anschlussflanschen entsprechen DIN EN 1759-1.
• Auslegung, Festigkeitsberechnung und Konstruktion nach DGRL 2014/68/EU (PED) und AD 2000; Sonderausführungen möglich.

Maße & Zeichnungshinweise

• Baulänge (face-to-face) gemäß DIN EN 558-1 FTF 2, sofern konstruktiv möglich; spezifische Maße laut Auftragsbestätigung oder Kundendrawing.
• Freier Durchblick (D1) abhängig von Druckstufe und Größe.
• Schnitt- und Maßzeichnungen werden bereitgestellt; Ausführung nach anwendbaren Normen, wo möglich.

Anwendungen & Einsatzbereich

• Für Hochdruckprozesse in Chemie-, Pharma-, Lebensmittel- und Energieindustrie sowie weiteren industriellen Bereichen vorgesehen.
• Geeignet für flüssige und gasförmige Medien; Optionen für aggressive oder hochtemperaturbeanspruchte Medien verfügbar.

Technische Daten / Schnellübersicht

• Modell: Typ 520A
• Werkstoffe: Standard-Edelstahl (1.4571); optionale Nickelbasislegierungen oder Hastelloy®
• Sichtfenster: thermisch vorgespanntes Borosilikatglas (DIN 7080)
• Anschluss: Zwischenflansch-Ausführung für Flansche nach ASME B16.5 (Anschlussflanschen nach DIN EN 1759-1)
• Nennweiten (NPS): 1" – 8"
• Nenndruck: Class 300, 400, 600, 900, 1500 lbs (bis Class 1500; möglicher Betriebsdruck bis ca. 250 barg je nach Größe und Klasse)
• Temperaturbeständigkeit: bis 300 °C (abhängig von Glas- und Werkstoffwahl)
• Optionen: Doppelverglasung; Sonderanfertigungen und Sonderwerkstoffe auf Anfrage
• Normen & Konformität: DGRL 2014/68/EU, AD 2000
• Durchblick: beidseitige Sicht zur Prozesskontrolle und gezielten Beleuchtung
