Überwachungs-Schauglas Type 530

ATEXfür ex-gefährdete AtmosphärenBorosilikatglas

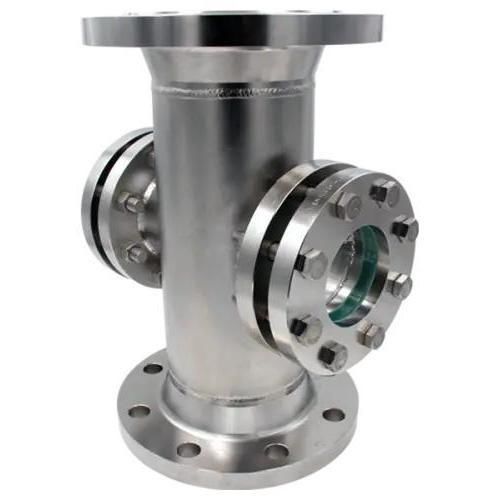

Das Durchfluss-Schauglas Typ 530 ist ein robustes, als Schweißkonstruktion ausgeführtes Sichtfenster für Rohrleitungen, das zwischen Flanschen nach DIN EN 1092-1 installiert wird und für Betriebsdrücke bis 63 bar ausgelegt ist.

Temperaturbereiche

• Standardausführung mit Borosilikatglas: bis 280 °C
• Mit zusätzlicher Glimmerschutzscheibe: bis 300 °C
• In Kombination mit MAXOS® Sicherheitsschaugläsern nach DIN 7080: bis 320 °C

Optionen

• Wischer SGW mit PTFE- oder Silikon-Wischerblatt
• LED-Leuchte für Ex- und Nicht-Ex-Bereiche
• FEP- oder Halar®-Beschichtung
• Glimmerschutzscheibe
• Doppelverglasung Typ 530D
• Sonderkonstruktionen

Maße (Auszug aus den Tabellen)

• PN 10
  • DN 25: BL 160 | D1 22 | AL 284
  • DN 40: BL 200 | D1 35 | AL 261
  • DN 50: BL 230 | D1 45 | AL 262
  • DN 80: BL 310 | D1 55 | AL 337
  • DN 100: BL 350 | D1 84 | AL 372
  • DN 125: BL 400 | D1 107 | AL 422
  • DN 150: BL 480 | D1 132 | AL 462
  • DN 200: BL 600 | D1 160 | AL 570
  • DN 250: BL 730 | D1 160 | AL 641
  • DN 300: BL 850 | D1 160 | AL 693
  • DN 350: BL 980 | D1 160 | AL 741
  • DN 400: BL 1100 | D1 160 | AL 792
• PN 16
  • DN 25: BL 160 | D1 22 | AL 285
  • DN 40: BL 200 | D1 35 | AL 260
  • DN 50: BL 230 | D1 45 | AL 260
  • DN 80: BL 310 | D1 55 | AL 340
  • DN 100: BL 350 | D1 84 | AL 380
  • DN 125: BL 400 | D1 107 | AL 420
  • DN 150: BL 480 | D1 132 | AL 470
  • DN 200: BL 600 | D1 160 | AL 580
  • DN 250: BL 730 | D1 160 | AL 650
  • DN 300: BL 850 | D1 160 | AL 700
  • DN 350: BL 980 | D1 160 | AL 750
  • DN 400: BL 1100 | D1 160 | AL 800
• PN 25
  • DN 25: BL 160 | D1 22 | AL 284
  • DN 40: BL 200 | D1 35 | AL 261
  • DN 50: BL 230 | D1 45 | AL 272
  • DN 80: BL 310 | D1 55 | AL 347
  • DN 100: BL 350 | D1 84 | AL 392
  • DN 125: BL 400 | D1 107 | AL 432
  • DN 150: BL 480 | D1 132 | AL 482
  • DN 200: BL 600 | D1 160 | AL 610
  • DN 250: BL 730 | D1 160 | AL 681
  • DN 300: BL 850 | D1 160 | AL 733
  • DN 350: BL 980 | D1 160 | AL 781
  • DN 400: BL 1100 | D1 160 | AL 832
• PN 40 (Auszug)
  • DN 25: BL 160 | D1 22 | AL 284
  • DN 40: BL 200 | D1 35 | AL 271
  • DN 50: BL 230 | D1 45 | AL 272
  • DN 80: BL 310 | D1 55 | AL 357
  • DN 100: BL 350 | D1 84 | AL 402
  • DN 125: BL 400 | D1 107 | AL 452
  • DN 150: BL 480 | D1 132 | AL 502
  • DN 200: BL 600 | D1 160 | AL 610
  • DN 250: BL 730 | D1 160 | AL 681
  • DN 300: BL 850 | D1 160 | AL 733
  • DN 350: BL 980 | D1 160 | AL 781
  • DN 400: BL 1100 | D1 160 | AL 832
• PN 63 (Auszug)
  • DN 25: BL 160 | D1 22 | AL 306
  • DN 40: BL 200 | D1 35 | AL 349
  • DN 50: BL 230 | D1 45 | AL 352
  • DN 80: BL 310 | D1 55 | AL 417
  • DN 100: BL 350 | D1 84 | AL 448
  • DN 125: BL 400 | D1 107 | AL 500
  • DN 150: BL 480 | D1 132 | AL 598
  • DN 200: BL 600 | D1 160 | AL 696
  • DN 250: BL 730 | D1 160 | AL 767
  • DN 300: BL 850 | D1 160 | AL 867
  • DN 350: BL 980 | D1 160 | AL 819
  • DN 400: BL 1100 | D1 160 | AL 918

Charakteristiken / Spezifikationen

• Bauart: Schweißkonstruktion, Typ 530 (auch als Doppelverglasung Typ 530D erhältlich)
• Anschlüsse: Flanschanschlüsse nach DIN EN 1092-1; Standard-Baulängen nach DIN EN 558-1 (geeignet für Nachrüstung in bestehenden Anlagen)
• Maximaler Betriebsdruck: bis 63 bar (abhängig von Nennweite und Ausführung)
• Standardglas: Borosilikatglas (Temperaturgrenzen siehe oben); optional MAXOS® Sicherheitsschaugläser nach DIN 7080
• Dichtungen: Auswahl aus >50 Dichtungswerkstoffen (u. a. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400)
• Medien: geeignet für flüssige und gasförmige Medien
• Zertifizierungen/Qualität: TÜV / ISO 9001 Hinweis im Produktkontext (Zertifikate auf Herstellerseite)
• Zubehör verfügbar: LED-Leuchten, Schutzscheiben/Beschichtungen, Schauglas-Wischer u. v. m.
