Borosilikatglas-Schauglas Type 590

FlanschÜberwachungSchweiß

Produktzusammenfassung

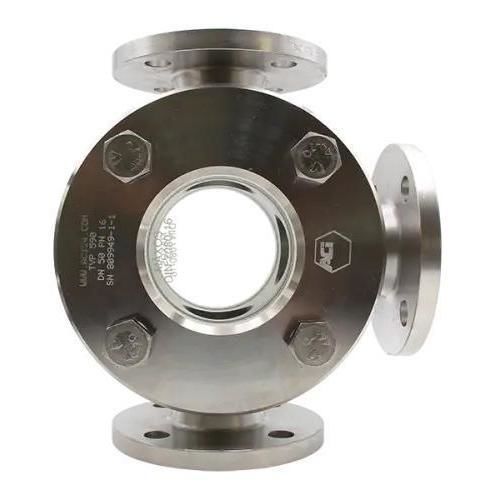

Das 3-Wege Durchfluss-Schauglas Typ 590 ist eine geschweißte Schauglas-Armatur zur Montage zwischen Flanschen (DIN EN 1092-1) und für Betriebsdrücke bis zu 400 barü ausgelegt. Es dient der optischen Überwachung flüssiger und gasförmiger Medien und ist in mehreren Nennweiten und Nenndruckstufen erhältlich.

Hauptmerkmale

• Geschweißte Ausführung, geeignet für Nachrüstung in bestehenden Anlagen.
• Flanschanschlüsse nach DIN EN 1092-1.
• Geeignet für flüssige und gasförmige Medien.
• Standard-Glas: Borosilikatglas (Standard-Temperaturbereich bis 280 °C).
• Mit Glimmerschutzscheibe: erhöhte Temperaturbeständigkeit bis 300 °C; bis 320 °C in Kombination mit MAXOS® Sicherheitsschaugläsern (DIN 7080).

Verfügbare Nennweiten (DN)

• DN 50
• DN 65
• DN 80
• DN 100
• DN 125
• DN 150
• DN 200

Verfügbare Nennpressungen (PN)

• PN 16
• PN 40
• PN 63
• PN 100
• PN 160
• PN 250
• PN 320
• PN 400

Temperaturbereiche (Beispiele)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C

Optionen & Zubehör

• Wischer SGW mit PTFE- oder Silikon-Wischerblatt
• LED-Beleuchtung für Ex- und Nicht-Ex-Bereiche
• Beschichtungen: FEP- oder Halar®-Beschichtung
• Glimmerschutzscheiben
• Doppelverglasung Typ 590D (MAXOS® Sicherheitsoptionen)
• Sonderkonstruktionen / kundenspezifische Fertigung möglich
• Beispiele für Zubehör: LED-Leuchten, FEP-Schutzscheiben, runde Glimmerscheiben

Abmessungen / Hinweise zur Zeichnung

• Face-to-face Länge: DIN EN 558-1 FTF 2 (Standardlängen).
• Flanschabmessungen: DIN EN 1092-1.
• Durchblick (D1) — typische Werte je DN: DN 50 → 100 mm; DN 65 → 150 mm; DN 80 → 175 mm; DN 100 → 175 mm; DN 125 → 175 mm; DN 150 → 175 mm; DN 200 → 240 mm.
• Alle Maße entsprechen PN 16; bei anderen Druckstufen können abweichende Maße auftreten. Sondermaße und andere Normen auf Anfrage.

Zertifizierungen & Qualität

• Hergestellt von ACI Industriearmaturen GmbH; zertifizierte Qualität (z. B. TÜV / ISO 9001, Angaben auf der Produktseite).

Technische Spezifikationen

• Modell: Typ 590 (geschweißte 3-Wege-Ausführung)
• Hersteller / Marke: ACI Industriearmaturen GmbH
• Betriebsdruck: bis zu 400 barü (je nach Ausführung, PN 16 – PN 400)
• Nennweiten: DN 50 – DN 200
• Flanschstandard: DIN EN 1092-1
• Standard-Baulänge: DIN EN 558-1, FTF 2
• Standardglas: Borosilikatglas (max. Einsatztemperatur bis 280 °C)
• Erweiterte Temperatur mit Glimmerschutz: bis 300 °C; mit MAXOS® Sicherheitsschaugläsern bis 320 °C
• Dichtungen: Flachdichtungen aus einer großen Auswahl >50 Werkstoffen (Faserwerkstoffe, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 u. a.)
• Optionen: Wischer, LED-Beleuchtung (Ex & Nicht-Ex), Schutzbeschichtungen (FEP, Halar®), Glimmerschutzscheiben, Doppelverglasung 590D, Sonderkonstruktionen
• Anwendungen: Sichtkontrolle von flüssigen und gasförmigen Medien
