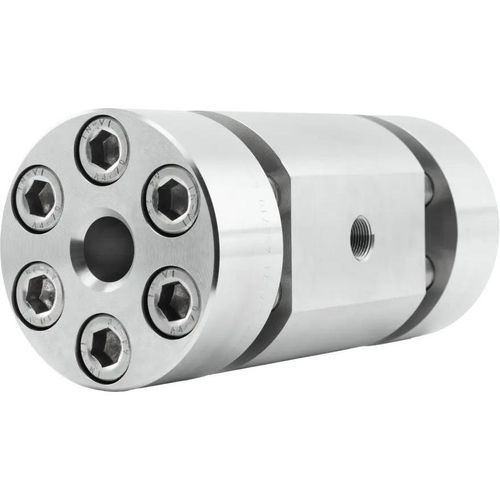

Schauglas für Industrieanwendungen Type 522

für ChemikalienBorosilikatglasGewinde

Das Hochdruck-Schauglas Typ 522 ist für anspruchsvolle industrielle Anwendungen konzipiert und ermöglicht eine sichere, visuelle Echtzeit-Überwachung von Prozessen. Es kombiniert ein robustes Metallgehäuse mit hochwertigen Sichtscheiben für beidseitige Beobachtung.

Aufbau und Werkstoffe

• Gehäuse aus korrosionsbeständigen Edelstahllegierungen (z. B. 1.4571); auf Anfrage Ausführungen in Nickelbasislegierungen oder Hastelloy® für aggressive oder thermisch hochbeanspruchte Umgebungen.
• Zwei gegenüberliegende Sichtscheiben aus thermisch vorgespanntem Borosilikatglas, ausgelegt nach DIN 7080.
• Innengewindeanschlüsse wahlweise nach DIN EN ISO 228-1 (BSP) oder ANSI B 1.20.1 (NPT).
• Option: Doppelverglasung.

Produktdetails

• Beidseitige Einsicht für Visualisierung und gezielte Durchleuchtung.
• Geeignet für flüssige und gasförmige Medien; Sonderausführungen für aggressive Medien möglich.
• Normgerechte Integration über Innengewinde.

Bauteile

• Schrauben
• Abdeckflansch
• Glasscheibe/Dichtungssitz
• Schauglas
• Dichtung
• Gehäuse

Optionen

• Doppelverglasung
• Werkstoffe auf Anfrage: Nickelbasislegierungen, Hastelloy®

Maße (Auszug)

• NPS 1/4" — Di: 25, T (G): 14, T (NPT): 13,5, AD: 120
• NPS 3/8" — Di: 25, T (G): 14, T (NPT): 13,8, AD: 120
• NPS 1/2" — Di: 25, T (G): 16, T (NPT): 18,1, AD: 120
• NPS 3/4" — Di: 35, T (G): 18, T (NPT): 18,6, AD: 140
• NPS 1" — Di: 35, T (G): 20, T (NPT): 22,3, AD: 140
• NPS 1 1/2" — Di: 50, T (G): 24, T (NPT): 22,8, AD: 180
• NPS 2" — Di: 50, T (G): 27, T (NPT): 23,2, AD: 180

Technische Daten / Spezifikationen

• Modell: Typ 522
• Hersteller: ACI Industriearmaturen GmbH
• Werkstoffe: korrosionsbeständige Edelstahllegierungen wie 1.4571; auf Anfrage Nickelbasislegierungen oder Hastelloy®
• Sichtscheiben: thermisch vorgespanntes Borosilikatglas (DIN 7080)
• Anschlüsse: Innengewinde nach DIN EN ISO 228-1 (BSP) oder ANSI B 1.20.1 (NPT)
• Nenndruckstufen: 63, 100, 160, 250, 320, 400
• Max. Betriebsdruck: max. 400 barg
• Nennweiten (NPS/DN): 1/4" – 2"
• Temperaturbereiche (Auswahl): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C
• Medien: für flüssige und gasförmige Medien
• Konstruktion: beidseitige Sicht zur Beobachtung von beiden Seiten und gezielten Durchleuchtung
• Zertifikate: TÜV ISO 9001; TÜV SÜD 2014/68/EU (Anlage III); Werkstoffnachweis Edelstahl
• Sonderausführungen: Sondermaße und andere Normen auf Anfrage
