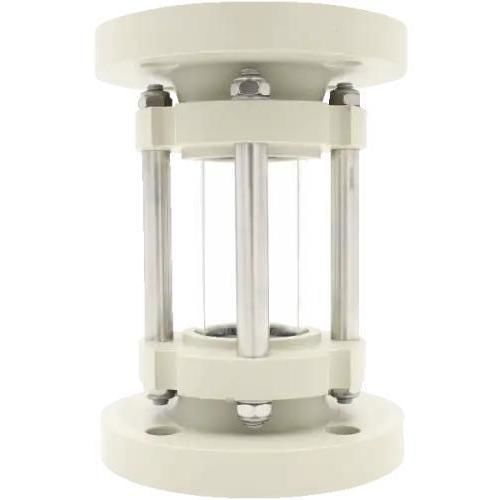

Schauglas für Industrieanwendungen Type 620K

ÜberwachungBorosilikatglasFlansch

Kunststoff Rohrschauglas zum Sichtprüfen des Durchflusses in Rohrleitungen, wenn metallische Werkstoffe ungeeignet sind. Werksseitig vollständig montiert für wartungsfreien Betrieb. Kunststoffflanschvarianten und elastomere Dichtungen verhindern den Kontakt des Mediums mit Stahlteilen.

Produktinformation

• Aufbau: massive Kunststoffflansche (PP, PVC oder PVDF) umschließen ein Borosilikatglasrohr, abgedichtet mit NBR- oder Viton®-O-Ringen; Konstruktion vermeidet Kontakt zwischen Medium und metallischen Teilen
• Flanschanschlüsse: kompatibel mit DIN EN 1092-1 (auf Anfrage an andere Flanschstandards anpassbar)
• Lieferzustand: werksseitig vollständig montiert; austauschbare Verschleißteile reduzieren Systemstillstand

Wesentliche Optionen

• Nenndruck: PN 10
• Max. Betriebsdruck: bis zu 10 barg
• Temperaturbereich: hitzebeständig bis 100 °C
• Medien: geeignet für flüssige und gasförmige Medien
• Verfügbare Nennweiten (DN): 25, 32, 40, 50, 65, 80, 100, 150

Abmessungen (Querschnitt / Flanschdaten)

• DN 25: D = 115 mm, d = 32 mm, L = 160 mm, L1 = 46 mm, LK = 85 mm, n x d2 = 4 x ø14
• DN 32: D = 140 mm, d = 40 mm, L = 180 mm, L1 = 58 mm, LK = 100 mm, n x d2 = 4 x ø18
• DN 40: D = 150 mm, d = 50 mm, L = 200 mm, L1 = 70 mm, LK = 110 mm, n x d2 = 4 x ø18
• DN 50: D = 165 mm, d = 63 mm, L = 230 mm, L1 = 92 mm, LK = 125 mm, n x d2 = 4 x ø18
• DN 65: D = 185 mm, d = 75 mm, L = 290 mm, L1 = 116 mm, LK = 145 mm, n x d2 = 4 x ø18
• DN 80: D = 200 mm, d = 90 mm, L = 310 mm, L1 = 126 mm, LK = 160 mm, n x d2 = 8 x ø18
• DN 100: D = 220 mm, d = 110 mm, L = 350 mm, L1 = 160 mm, LK = 180 mm, n x d2 = 8 x ø18
• DN 150: D = 285 mm, d = 160 mm, L = 480 mm, L1 = 240 mm, LK = 240 mm, n x d2 = 8 x ø22

Technische Angaben

• Typ: Rohrschauglas 620K
• Materialien: Flanschoptionen PP, PVC oder PVDF; Rohr: Borosilikatglas
• Dichtung: NBR- oder Viton®-O-Ringe
• Flanschstandard: DIN EN 1092-1 (anpassbar)
• Nenndruck: PN 10 (max. Betriebsdruck bis 10 barg)
• Temperaturbeständigkeit: bis 100 °C
• Geeignete Medien: Flüssigkeiten und Gase
• Nennweiten: DN 25–150
• Lieferzustand: werksseitig vollständig montiert
