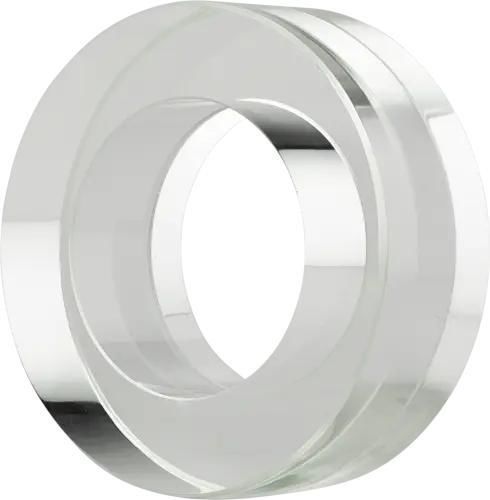

Schauglas für Industrieanwendungen Type 641

ÜberwachungBorosilikatglasFlansch

Das Zwischenflansch-Rohrschauglas Typ 641 ist eine kompakte Rohrschauglas-Ausführung zur visuellen Prozessüberwachung, vorgesehen für platzsparende Montage zwischen Flanschen nach DIN EN 1092-1. Es eignet sich für flüssige und gasförmige Medien und ermöglicht Nachrüstung in bestehenden Systemen auch bei begrenztem Einbauraum.

Produktmerkmale

• Zwischenflansch-Ausführung für Montage zwischen WN‑Flanschen (DIN EN 1092-1)
• Kompakte Glasring‑Rohrkonstruktion, geeignet zur Nachrüstung
• Einsetzbar für flüssige und gasförmige Medien

Werkstoffe & thermische Beständigkeit

• Standard: Borosilikatglas (wärmebeständig bis 280 °C)
• Acrylglas als Alternative verfügbar (siehe Maß-/Drucktabelle für Grenzen)

Optionen

• FEP‑ oder Halar®‑Beschichtung
• Sonderbaulängen

Technische Daten / Spezifikationen

• Modell: Glasring‑Rohrschauglas Typ 641
• Marke: ACI Industriearmaturen
• Standardflansch: V‑Flansch Typ 11 nach DIN EN 1092-1
• Nennweiten (DN): 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125
• Nenndruck (PN): 25, 40
• Temperatur (Standard-Borosilikatglas): bis 280 °C; weitere Stufen verfügbar: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C
• Optionen: FEP‑ oder Halar®‑Beschichtung; Sonderbaulängen
• Maße und zugehörige Daten (für L = 50 mm) je DN:
  • DN 10 — Di 14 mm; Da 40 mm; Gewicht (Borosilikat) 0,13 kg; Gewicht (Acryl) 0,07 kg; PS (max) 40 barg / 25 barg
  • DN 15 — Di 18 mm; Da 45 mm; Gewicht 0,16 kg / 0,08 kg; PS 40 / 25
  • DN 20 — Di 22 mm; Da 58 mm; Gewicht 0,27 kg / 0,13 kg; PS 40 / 25
  • DN 25 — Di 29 mm; Da 68 mm; Gewicht 0,36 kg / 0,18 kg; PS 40 / 25
  • DN 32 — Di 38 mm; Da 79 mm; Gewicht 0,46 kg / 0,22 kg; PS 40 / 20
  • DN 40 — Di 44 mm; Da 88 mm; Gewicht 0,56 kg / 0,27 kg; PS 40 / 20
  • DN 50 — Di 55 mm; Da 102 mm; Gewicht 0,71 kg / 0,34 kg; PS 40 / —
  • DN 65 — Di 71 mm; Da 122 mm; Gewicht 0,94 kg / 0,46 kg; PS 25 / —
  • DN 80 — Di 83 mm; Da 138 mm; Gewicht 1,16 kg / 0,56 kg; PS 25 / —
  • DN 100 — Di 108 mm; Da 158 mm; Gewicht 1,27 kg / 0,62 kg; PS 25 / —
  • DN 125 — Di 132 mm; Da 188 mm; Gewicht 1,71 kg / 0,83 kg; PS 20 / —
• Hinweis: Gewichte in kg für L = 50 mm; PS = max. Betriebsdruck in barg; andere Werkstoffe, Größen, Baulängen und Flanschstandards auf Anfrage
