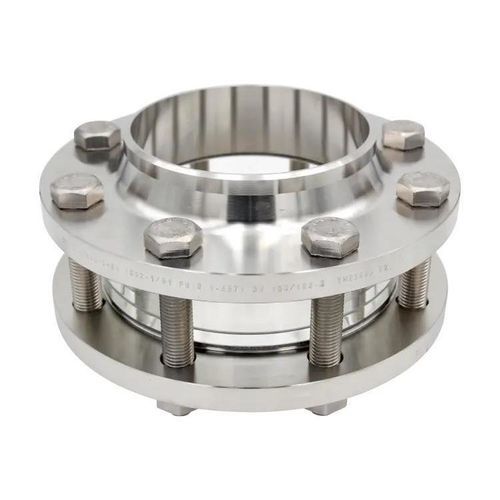

Borosilikatglas-Schauglas Type 640A

für Niveauanzeigerfür IndustrieanwendungenFlansch

Typ 640A ist ein Zwischenflansch-Rohrschauglas in kompakter Bauform zur Montage zwischen Flanschen nach ASME B16.5. Es eignet sich für nachträglichen Einbau in beengten Einbausituationen und für größere Nennweiten; Standardausführung mit Borosilikatglas ermöglicht Betriebsdrücke bis ca. 20 barü und Temperaturen bis 280 °C.

Nennweiten (NPS)

• ½″
• ¾″
• 1″
• 1 ¼″
• 1 ½″
• 2″
• 2 ½″
• 3″
• 4″
• 5″
• 6″
• 8″

Pressure rating Class

• 150 lbs

Temperaturoptionen (Standardauswahl)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C

Optionen

• FEP-Schutzschirm / Beschichtung
• Sonderbaulängen

Maße und technische Tabelle (Auszug aus der Zeichnung)

• Abgedeckte Nennweiten: NPS 1/2″ – 20″ (Tabelle zeigt bis 20″)
• Innendurchmesser (Di) [mm]: 16; 21; 27; 35; 41; 53; 63; 78; 102; 128; 154; 203; 255; 305; 336; 386; 437; 487
• Außendurchmesser (Da) [mm]: 35; 43; 51; 63; 73; 92; 105; 127; 157; 186; 216; 270; 324; 381; 413; 470; 534; 584
• Gewicht (Borosilikat) [kg] für L = 50 mm: 0,09; 0,13; 0,18; 0,26; 0,34; 0,53; 0,77; 0,95; 1,34; 1,72; 2,16; 2,99; 3,77; 4,91; 5,2; 6,5; 8,5; 9,4
• Gewicht (Acrylglas) [kg] für L = 50 mm: 0,04; 0,07; 0,09; 0,13; 0,17; 0,26; 0,33; 0,47; 0,66; 0,84; 1,06; 1,47; 1,85; 2,42; 2,67; 3,33; 4,36; 4,81
• Max. Betriebsdruck (barg) je NPS (Tabellenauszug): 20; 20; 20; 20; 20; 20; 20; 20; 20; 19; 16; 15; 10; 10; 10; 10; 10; 10
• Alternative max. Betriebsdrücke je Werkstoff (zweite PS-Zeile): 19; 18; 16; 16; 16; 16; 16; 14; 14; 10; 10; 8; 8; 6; 6; 6; 6; 6
• Hinweise: 1 = Borosilikatglas (Standard), 2 = Acrylglas; Gewichte gelten für L = 50 mm; weitere Werkstoffe, Größen, Längen und Flanschstandards auf Anfrage

Charakteristiken / Spezifikationen

• Modell: Typ 640A
• Hersteller: ACI Industriearmaturen GmbH
• Einbau: Zwischenflansch für ASME B16.5 Class 150 lbs RF
• Max. Betriebsdruck: typ. bis 20 barü (je nach Nennweite)
• Standardglas: Borosilikatglas (bis 280 °C)
• Alternatives Material: Acrylglas (geringeres Gewicht, abweichende Druckkennwerte)
• Betriebstemperatur (Standard): bis 280 °C (Borosilikat)
• Medien: flüssig und gasförmig
• Nennweitenbereich: 1/2″ – 20″ (siehe Tabelle für Maße und Gewichte)
• Optionen: FEP- oder Halar®-Beschichtung, Sonderbaulängen; weitere Werkstoffe und Flanschnormen auf Anfrage
