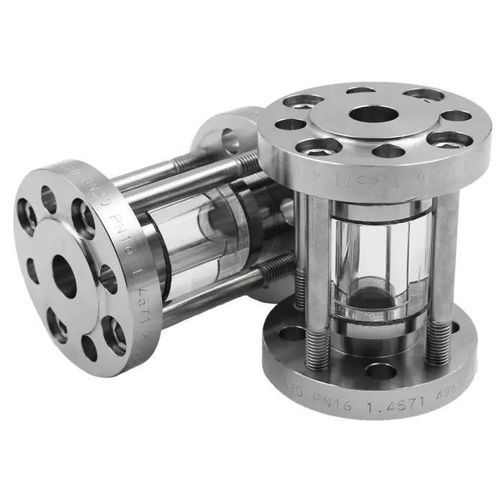

Schauglas für Rohre Type 671

für IndustrieanwendungenÜberwachungBorosilikatglas

Das Glasring-Rohrschauglas Typ 671 ist ein zwischenflanschmontiertes Schauglas für Flansche nach DIN EN 1092-1 und bietet eine 360°-Sicht zur Prozessüberwachung. Es ist für flüssige und gasförmige Medien geeignet und in zahlreichen Nennweiten sowie Druck-/Temperaturklassen erhältlich.

Hauptmerkmale

• Ausführung: Glasring-Rohrschauglas mit Zwischenflansch für Montage zwischen Flanschen nach DIN EN 1092-1.
• Sicht: 360° Sichtfeld zur Überwachung von Durchfluss und Phasen.
• Medien: geeignet für flüssige und gasförmige Medien.
• Standardglas: gehärtetes Borosilikatglas; Standardausführung bis 280 °C.
• Druckfähigkeit: ausgelegt für Betriebsdrücke bis 40 barg (abhängig vom DN); größere Nennweiten erreichen 20–25 barg, wie in der Größentabelle angegeben.
• Installation: kompakte Zwischenflansch-Bauform, ideal für Nachrüstung und beengte Einbausituationen.
• Dichtung: Flachdichtungen wählbar aus großer Materialauswahl (Faser, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 u. a.).
• Individualisierung: Sonderanfertigungen möglich; mehr als 50 Dichtungsmaterialien verfügbar.

Verfügbare Nennweiten (DN)

• DN 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150

Nenndruck (PN)

• PN 25
• PN 40

Temperaturklassen (Standard-Borosilikatglas)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C

Abmessungen und typische technische Daten je Nennweite

• DN 10: Di 13 mm · DF 40 mm · L 134 mm · Gewicht 1 kg · PS³ 40 barg
• DN 15: Di 18 mm · DF 45 mm · L 134 mm · Gewicht 3 kg · PS³ 40 barg
• DN 20: Di 23 mm · DF 58 mm · L 134 mm · Gewicht 3,5 kg · PS³ 40 barg
• DN 25: Di 29 mm · DF 68 mm · L 134 mm · Gewicht 4 kg · PS³ 40 barg
• DN 32: Di 38 mm · DF 78 mm · L 144 mm · Gewicht 6 kg · PS³ 40 barg
• DN 40: Di 44 mm · DF 88 mm · L 144 mm · Gewicht 7 kg · PS³ 40 barg
• DN 50: Di 55 mm · DF 102 mm · L 146 mm · Gewicht 9 kg · PS³ 40 barg
• DN 65: Di 71 mm · DF 122 mm · L 148 mm · Gewicht 11 kg · PS³ 25 barg
• DN 80: Di 83 mm · DF 138 mm · L 148 mm · Gewicht 13 kg · PS³ 25 barg
• DN 100: Di 108 mm · DF 162 mm · L 148 mm · Gewicht 15 kg · PS³ 25 barg
• DN 125: Di 132 mm · DF 188 mm · L 158 mm · Gewicht 19 kg · PS³ 20 barg
• DN 150: Di 160 mm · DF 218 mm · L 174 mm · Gewicht 24 kg · PS³ 20 barg

Materialien & Dichtungsoptionen

• Standardglas: gehärtetes Borosilikatglas.
• Dichtungen: Flachdichtungen in vielen Werkstoffen verfügbar (Faser, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 u. a.).

Technische Spezifikationen & Zertifizierungen

• Produkttyp: Glasring-Rohrschauglas, Typ 671.
• Montage: Zwischenflansch-Bauform für Flansche nach DIN EN 1092-1.
• Nennweiten: DN 10–150.
• Nenndruck: PN 25 und PN 40 (Druckfähigkeit je nach DN; siehe Größentabelle für PS³-Werte).
• Maximaler Standard-Betriebsdruck: bis zu 40 barg bei kleineren DN; größere DN bis 20–25 barg gemäß Größe.
• Temperaturbereich (Standard-Borosilikat): bis 280 °C.
• Medien: für Flüssigkeiten und Gase.
• Individualisierung: Sonderanfertigungen möglich; >50 Dichtungswerkstoffe verfügbar.
• Zertifizierungen / Qualitätsnachweis: TÜV ISO 9001; TÜV SÜD (2014/68/EU Anhang III).
