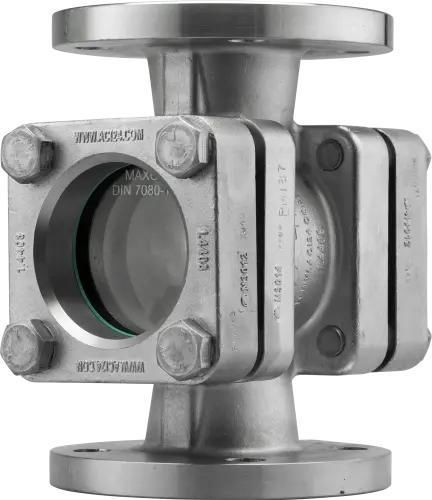

Schauglas für Industrieanwendungen Type 550A

Überwachungfür ChemikalienATEX

Das ACI Durchflussschauglas Typ 550A ist ein robustes Schauglas für die visuelle Überwachung von Medien in Rohrleitungen unter Betriebsdruck. Es ist für den Einbau zwischen Flanschen nach ASME B16.5 konzipiert und eignet sich für flüssige und gasförmige Medien.
Werkstoff & Normen

• Gehäuse: Edelstahlguss 1.4408 (hohe Korrosionsbeständigkeit und mechanische Festigkeit).
• Aufbau und Konstruktion: Auslegung nach DGRL 2014/68/EU und Regelwerk AD 2000.
• Flanschanschlüsse: passend zu Gegenflanschen gemäß ASME B16.5 (Class 150 / 300 lbs).
• Fertigung in Anlehnung an DIN 11869 (ehemals DIN 3237); weitere Werkstoffe auf Anfrage (z. B. 1.0619 Gussstahl, Alloy C22).

Nennweiten (NPS)

• Verfügbare Nennweiten NPS: 1/2", 3/4", 1 1/4", 1 1/2", 2 1/2", 3", 4", 5", 6", 8".

Nenndruck / Temperatur

• Nenndruck Class: 150 lbs oder 300 lbs.
• Betriebsdruck (Schnellübersicht): bis max. 40 barü.
• Temperaturbereich (je nach Ausführung): -10°C bis 280°C (Standardoptionen u. a. 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C).

Dichtungssystem

• Bewährte Flachdichtungen führender Hersteller, beispielhaft: Frenzelit novaphit® MST XP, KlingerSil® C4400, Garlock Gylon®, PTFE (rein oder modifiziert).
• Über 50 weitere Dichtmaterialien verfügbar auf Anfrage.

Optionale Schutzbeschichtungen und Scheiben

• HALAR®-Beschichtung.
• FEP-Beschichtung.
• Glimmerschutzscheibe.

Zusatzausstattungen (werksseitig integrierbar)

• Scheibenwischer Typ SGW mit Wischblättern aus PTFE, Silikon oder EPDM.
• Sprühvorrichtungen zur Reinigung.
• LED-Leuchten, optional auch mit ATEX-Zulassung für Ex-Bereiche.
• PTFE-Rotor, öl- und fettfreie Ausführungen, silikonfreie Ausführung inkl. Kratertest.

Ausführung / Flanschtypen

• NPS 1/2" – 2": Eckige Deckflansche.
• NPS 2 1/2" – 8": Runde Deckflansche.

Maße (Auszug aus Tabelle)

• NPS 1/2": D (Class 150) = 89; D (Class 300) = 95,2; BL = 130; D1 = 32.
• NPS 3/4": D (Class 150) = 98; D (Class 300) = 117,3; BL = 150; D1 = 32.
• NPS 1": D (Class 150) = 108; D (Class 300) = 123,8; BL = 160; D1 = 48.
• NPS 1 1/4": D (Class 150) = 118; D (Class 300) = 133,4; BL = 180; D1 = 48.
• NPS 1 1/2": D (Class 150) = 127; D (Class 300) = 155,6; BL = 200; D1 = 65.
• NPS 2": D (Class 150) = 152; D (Class 300) = 165,1; BL = 230; D1 = 80.
• NPS 2 1/2": D (Class 150) = 178; D (Class 300) = 190,5; BL = 290; D1 = 80.
• NPS 3": D (Class 150) = 191; D (Class 300) = 209,6; BL = 310; D1 = 100.
• NPS 4": D (Class 150) = 228; D (Class 300) = 254; BL = 350; D1 = 125.
• NPS 5": D (Class 150) = 254; D (Class 300) = 279,4; BL = 400; D1 = 150.
• NPS 6": D (Class 150) = 279; D (Class 300) = 317,5; BL = 480; D1 = 175.
• NPS 8": D (Class 150) = 343; D (Class 300) = 381; BL = 600; D1 = 175.

Kurzübersicht / Einsatz

• Max. Betriebsdruck: bis ca. 40 barü (abhängig von Baugröße und Ausführung).
• Temperaturbereich: -10°C bis 280°C (je nach Ausführung).
• Geeignet für flüssige und gasförmige Medien.
• Nennweiten: 1/2" – 8".
• Mehr als 50 Dichtungswerkstoffe verfügbar; umfangreiches Zubehör.

Caractéristiques / spécifications techniques

• Modell: Typ 550A (Durchfluss-Schauglas).
• Hersteller/Marke: ACI Industriearmaturen GmbH.
• Gehäusewerkstoff: Edelstahlguss 1.4408 (Standard).
• Flanschnorm: ASME B16.5 (Class 150 / 300 lbs).
• Temperaturbereich (typisch): -10°C bis 280°C.
• Betriebsdruck (typisch): bis 40 barü.
• Nennweiten NPS: 1/2" – 8"; NPS-Liste und Abmessungen siehe Tabelle (Maße im Beschreibungsteil).
• Dichtungssystem: diverse Flachdichtungen (Frenzelit, KlingerSil, Garlock, PTFE u. v. m.).
• Optionen: Scheibenwischer, LED-Beleuchtung (optional ATEX), Sprühvorrichtung, Beschichtungen (HALAR®, FEP), Glimmerschutzscheiben.
