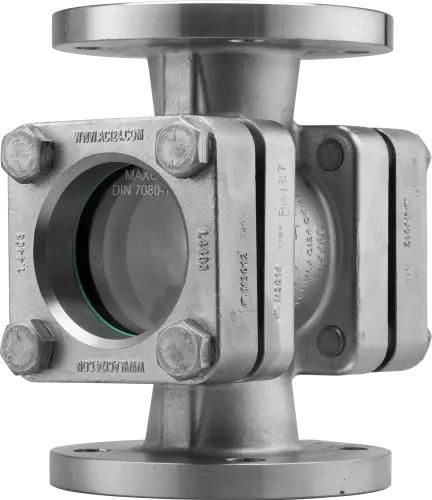

Schauglas für Industrieanwendungen Type 550V

ÜberwachungVakuumATEX

Das vakuumtaugliche Schauglas zur Durchflussüberwachung (Typ 550V) ist für die visuelle Prozesskontrolle in flüssigen und gasförmigen Medien ausgelegt und wird mit Flanschanschlüssen nach DIN EN 1092-1 PN 10/16 geliefert.

Produktmerkmale

• Dichtungsmaterial: novaflon® 500 (100 % reines, multidirektional expandiertes PTFE) mit ausgezeichneter chemischer Beständigkeit, mechanischer Stabilität und sehr guten Dichtungseigenschaften.
• Dichtungstemperaturbereich: -60 °C bis +200 °C; erfüllt TA-Luft-Anforderungen.
• Vakuumtauglichkeit nachgewiesen bis 2 mbar absolut (Bestätigung durch unabhängiges Prüflabor).
• Standard-Flanschanschlüsse: DIN EN 1092-1 PN 10/16; Bauart gemäß DIN 11869 (ehemals DIN 3237).

Nennweiten

• Verfügbare DN: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200

Nenndruck

• Verfügbare PN: PN 10, PN 16

Temperaturangaben

• Verfügbare Temperaturvarianten / Grenzwerte: -60 °C bis +200 °C (auf der Produktseite auswählbare Werte: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C)

Optionen (werkseitig integrierbar)

• LED-Leuchten (auf Anfrage auch mit ATEX-Zulassung für explosionsgefährdete Bereiche)
• Öl- und fettfreie Ausführung
• Silikonfreie Ausführung inklusive Kratertest

Ausführungen / Flanschgeometrie

• DN 15 – 50: eckige Flansche
• DN 65 – 200: runde Flansche

Maße (Auszug nach DIN 11869)

• DN 15 — D (PN16): 95, BL: 130, D1: 32
• DN 20 — D (PN16): 105, BL: 150, D1: 32
• DN 25 — D (PN16): 115, BL: 160, D1: 48
• DN 32 — D (PN16): 140, BL: 180, D1: 48
• DN 40 — D (PN16): 150, BL: 200, D1: 65
• DN 50 — D (PN16): 165, BL: 230, D1: 80
• DN 65 — D (PN16): 185, BL: 290, D1: 80
• DN 80 — D (PN16): 200, BL: 310, D1: 100
• DN 100 — D (PN16): 220, BL: 350, D1: 125
• DN 125 — D (PN16): 250, BL: 400, D1: 150
• DN 150 — D (PN16): 285, BL: 480, D1: 175
• DN 200 — D (PN16): 340, BL: 600, D1: 175

Werkstoffe und Varianten

• Standardprodukt: Edelstahlbauweise (Standardwerkstoffe auf der Produktseite beschrieben).
• Weitere Werkstoffe / Legierungen auf Anfrage (z. B. 1.0619 Gussstahl, Alloy C22) nach Kundenspezifikation.

Einsatzgebiete / Kurzübersicht

• Betriebsdruckbereich: -0,998 bis 16 barü
• Temperaturbereich: -60 °C bis 200 °C
• Für flüssige und gasförmige Medien
• Nennweiten: DN 15 – 200
• Zubehör verfügbar; TÜV-vorgeprüft

Charakteristiken / Spezifikationen technischer Daten

• Modell / Typ: Typ 550V
• Dichtungsmaterial: novaflon® 500 (100 % expandiertes PTFE)
• Vakuumtauglichkeit: nachgewiesen bis 2 mbar absolut
• Nenndrücke: PN 10 und PN 16
• Temperaturbereich: -60 °C bis +200 °C (auswählbare Betriebstemperaturen)
• Flanschstandard: DIN EN 1092-1 PN 10/16; gefertigt nach DIN 11869 (alt DIN 3237)
• Verfügbare DN-Größen: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200
• Ausführung: DN 15–50 eckige Flansche; DN 65–200 runde Flansche
• Optionen: LED-Beleuchtung (ATEX auf Anfrage), öl-/fettfreie oder silikonfreie Ausführungen (Kratertest)
• Werkstoffe: Edelstahl Standard; andere Legierungen (z. B. 1.0619, Alloy C22) auf Anfrage
• Dokumentation: Datenblatt, Zeichnung und Info-Broschüre verfügbar (siehe Produktdokumente)
