Schauglas für Industrieanwendungen Type 620

für Sanitäranwendungenfür HygieneanwendungenEdelstahl

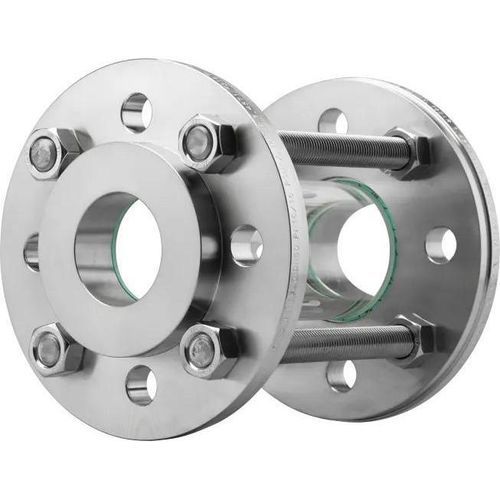

Das Rohrschauglas Typ 620 ermöglicht eine vollständige 360°-Sicht auf das Prozessmedium durch einen zwischen zwei Flanschen eingefassten Borosilikatglaszylinder. Es ist für hygienische und industrielle Anwendungen ausgelegt und in verschiedenen Materialien, Druckstufen und Nennweiten erhältlich.

Produktübersicht

• 360°-Sicht über Borosilikatglaszylinder (Borosilikatglas 3.3 nach DIN ISO 3585).
• Flanschanschlüsse nach DIN EN 1092-1; Standardflansche aus Edelstahl 1.4571 (316Ti); optional P265GH oder Sonderlegierungen (Hastelloy®, Duplexstähle, weitere Hochleistungslegierungen) auf Anfrage.
• Nahezu totraumfreie Ausführung durch präzise Abstimmung von Flansch, Dichtung und Glas – geeignet für hygienisch anspruchsvolle Prozesse.
• Große Auswahl an Dichtungswerkstoffen (von Faserwerkstoffen bis PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 u.v.m.).
• Mechanischer Schutz: Schlagschutzmantel aus PETg oder Lochblech möglich; kundenspezifische Gesamtlängen verfügbar.
• Geeignet für flüssige und gasförmige Medien; Überblick: max. 16 bar (abhängig von der Nennweite), temperaturbeständig bis 300 °C, Nennweiten DN 15 - DN 300, Sonderfertigung möglich.

Aufbau / Hauptkomponenten

• Mutter
• Flansch
• Gewindestange / Schrauben
• Borosilikatglaszylinder
• Dichtung (aus wählbarem Materialsortiment)

Verfügbare Optionen und Temperaturen

• Nenndruckoptionen: PN 10, PN 16.
• Temperaturangaben (Beispiele / wählbar): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C.
• Schlagschutzmäntel und kundenspezifische Gesamtlängen auf Anfrage.

Nennweiten (DN)

• 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250 (Sonderbauform auf Anfrage), 300 (Sonderbauform auf Anfrage)

Abmessungen nach Nennweite (Auszug)

• DN 15 — K: 65 mm; DF: 41 mm; D: 95 mm; PS: 16 bar
• DN 20 — K: 75 mm; DF: 54 mm; D: 105 mm; PS: 16 bar
• DN 25 — K: 85 mm; DF: 64 mm; D: 115 mm; PS: 16 bar
• DN 32 — K: 100 mm; DF: 74 mm; D: 145 mm; PS: 16 bar
• DN 40 — K: 110 mm; DF: 84 mm; D: 150 mm; PS: 16 bar
• DN 50 — K: 125 mm; DF: 98 mm; D: 175 mm; PS: 16 bar
• DN 65 — K: 145 mm; DF: 118 mm; D: 195 mm; PS: 10 bar
• DN 80 — K: 160 mm; DF: 134 mm; D: 200 mm; PS: 10 bar
• DN 100 — K: 180 mm; DF: 154 mm; D: 225 mm; PS: 10 bar
• DN 125 — K: 210 mm; DF: 184 mm; D: 250 mm; PS: 8 bar
• DN 150 — K: 240 mm; DF: 208 mm; D: 295 mm; PS: 7 bar
• DN 200 — K: 295 mm; DF: 264 mm; D: 345 mm; PS: 5 bar
• DN 250 (Sonder) — K: 350 mm; DF: 320 mm; D: 400 mm; PS: 4 bar
• DN 300 (Sonder) — K: 410 mm; DF: 370 mm; D: 460 mm; PS: 4 bar

Technische Daten

• Modell / Typ: Type 620
• Glas: Borosilikatglas 3.3 (DIN ISO 3585)
• Standardflanschmaterial: Edelstahl 1.4571 (316Ti); Alternativen: P265GH; Sonderlegierungen auf Anfrage (Hastelloy®, Duplex, …)
• Nennweiten: DN 15 - DN 300 (Sondergrößen / -längen auf Anfrage)
• Nenndruck: PN 10 / PN 16 (max. 16 bar für kleinere DN, siehe Maßtabelle)
• Max. Temperaturbeständigkeit: bis zu 300 °C (abhängig von der Ausführung)
• Dichtung: große Auswahl (>50 Dichtungswerkstoffe) inklusive PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, Faserwerkstoffe
• Optionen: Schlagschutzmäntel (PETg oder Lochblech), kundenspezifische Gesamtlängen, Sonderwerkstoffe und Legierungsausführungen
