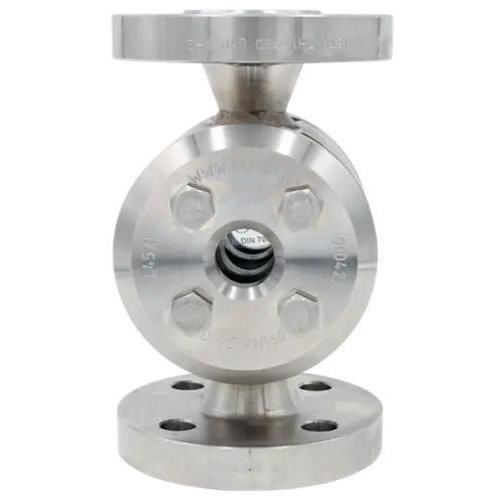

Flansch-Schauglas Type 520

Vorderseite aus Hartglasfür ChemikalienBorosilikatglas

Das Hochdruck-Schauglas Typ 520 ist für industrielle Hochdruckanwendungen konzipiert und bietet eine robuste, langlebige Lösung zur sicheren Prozessbeobachtung. Es verfügt über zwei gegenüberliegende Sichtfenster für beidseitige Einsicht oder gezielte Durchleuchtung des Mediums.

Hauptmerkmale

• Robustes Gehäuse aus korrosionsbeständigen Edelstahllegierungen (z. B. 1.4571); auf Wunsch Ausführungen in Nickelbasislegierungen oder Hastelloy.
• Gegenüberliegende Sichtfenster aus thermisch vorgespanntem Borosilikatglas (gemäß DIN 7080) zur klaren, sicheren Beobachtung.
• Flanschanschlüsse nach DIN EN 1092-1 Form B2 (Zwischenflansch-Ausführung) für normgerechte Integration in Rohrleitungssysteme.
• Langlebige Konstruktion mit Ausführungen für hochbeanspruchte Druck- und Temperaturbedingungen.
• Typische Einsatzbereiche: Chemie-, Pharma-, Lebensmittel- und Energieindustrie.

Maße (Auszug aus der Herstellertabelle)

• PN 63 — DN 25: BL 230, D1 45, AL1 175, AL2 140
• PN 63 — DN 40: BL 260, D1 45, AL1 185, AL2 170
• PN 63 — DN 50: BL 300, D1 65, AL1 211, AL2 185
• PN 63 — DN 65: BL 340, D1 8, AL1 239, AL2 220
• PN 63 — DN 80: BL 380, D1 80, AL1 264, AL2 250
• PN 63 — DN 100: BL 430, D1 125, AL1 324, AL2 300
• PN 63 — DN 125: BL 500, D1 125, AL1 354, AL2 350
• PN 63 — DN 150: BL 550, D1 160, AL1 435, AL2 400
• PN 63 — DN 200: BL 650, D1 160, AL1 505, AL2 480
• PN 100 — DN 25: BL 230, D1 45, AL1 175, AL2 140
• PN 100 — DN 40: BL 260, D1 45, AL1 190, AL2 170
• PN 100 — DN 50: BL 300, D1 65, AL1 211, AL2 195
• PN 100 — DN 65: BL 340, D1 65, AL1 239, AL2 220
• PN 100 — DN 80: BL 380, D1 80, AL1 274, AL2 250
• PN 100 — DN 100: BL 430, D1 125, AL1 354, AL2 290
• PN 100 — DN 125: BL 500, D1 125, AL1 397, AL2 350
• PN 160 — DN 25: BL 230, D1 45, AL1 175, AL2 140
• PN 160 — DN 40: BL 260, D1 45, AL1 195, AL2 170
• PN 160 — DN 50: BL 300, D1 65, AL1 241, AL2 195
• PN 160 — DN 65: BL 340, D1 65, AL1 296, AL2 220
• PN 160 — DN 80: BL 380, D1 80, AL1 294, AL2 250
• PN 250 — DN 25: BL 230, D1 48, AL1 196, AL2 150
• PN 250 — DN 40: BL 290, D1 48, AL1 221, AL2 185
• PN 250 — DN 50: BL 300, D1 65, AL1 255, AL2 200
• PN 250 — DN 65: BL 340, D1 65, AL1 279, AL2 230
• PN 250 — DN 80: BL 380, D1 80, AL1 334, AL2 225
• PN 320 — DN 25: BL 230, D1 20, AL1 186, AL2 160
• PN 320 — DN 40: BL 260, D1 20, AL1 201, AL2 195
• PN 320 — DN 50: BL 300, D1 30, AL1 230, AL2 210
• PN 320 — DN 65: BL 340, D1 30, AL1 254, AL2 225
• PN 320 — DN 80: BL 380, D1 48, AL1 289, AL2 275
• PN 400 — DN 25: BL 280, D1 20, AL1 210, AL2 180
• PN 400 — DN 40: BL 320, D1 20, AL1 220, AL2 220
• PN 400 — DN 50: BL 370, D1 30, AL1 240, AL2 235
• Hinweis: Alle Maße werden – sofern konstruktiv möglich – gemäß Standard ausgeführt. Andernfalls gelten die Angaben aus Auftragsbestätigung bzw. Kundenzeichnung.

Charakteristiken / Spezifikationen

• Modell: Typ 520
• Gehäusematerial: korrosionsbeständige Edelstahllegierungen (z. B. 1.4571); optional Nickelbasislegierungen oder Hastelloy
• Sichtfenster: thermisch vorgespanntes Borosilikatglas (Anlehnung an DIN 7080)
• Flanschnorm: DIN EN 1092-1 Form B2 (Zwischenflansch-Ausführung)
• Nenndruck: Ausführungen bis PN 400 möglich
• Nennweiten (Auswahl): DN 25, 40, 50, 65, 80, 100, 125, 150, 200
• Temperaturbereich (Auswahl der verfügbaren Ausführungen): 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C
• Optionen: Doppelverglasung
• Zertifizierungen / Qualitätshinweis: TÜV ISO 9001 und Hinweise zu Druckgeräte-Richtlinie 2014/68/EU (Anhang III) ersichtlich
• Typische Anwendungen: Hochdruckprozesse in Chemie, Pharma, Lebensmittel- und Energieindustrie
