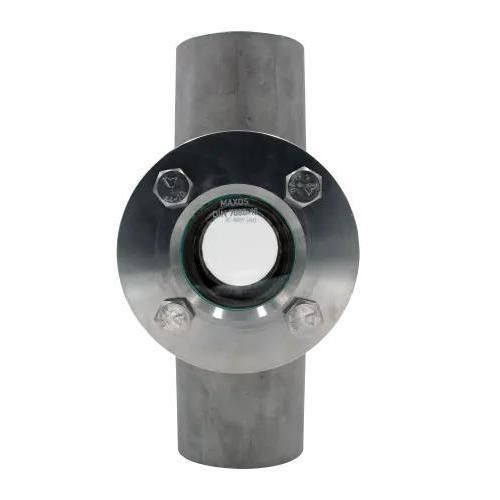

Schauglas für ex-gefährdete Atmosphären Type 531

BorosilikatglasSchweiß

Das Durchfluss-Schauglas Typ 531 ist eine einschweißbare Armatur zur visuellen Prüfung von flüssigen und gasförmigen Medien in Rohrleitungen. Es ist in zahlreichen Nennweiten und Druckstufen erhältlich und kann mit unterschiedlichen Glas- und Dichtungsvarianten an Prozessanforderungen angepasst werden.

Produktmerkmale

• Einschweißbare Bauform zur direkten Integration in Rohrleitungssysteme.
• Auslegung für Betriebsdrücke bis zu 63 barü (abhängig von DN und Ausführung).
• Standard-Borosilikatglas bis 280 °C; mit Glimmerschutzscheiben und MAXOS®-Sicherheitsgläsern bis 300 °C oder 320 °C.
• Für flüssige und gasförmige Medien geeignet.
• Sonderlängen und kundenspezifische Ausführungen möglich; umfangreiches Zubehörangebot.

Verfügbare Ausführungen (lt. techn. Daten)

• Nennweiten (DN): 40, 50, 80, 100, 125, 150, 200, 250, 300, 350, 400
• Nenndruck (PN): 10, 16, 25, 40, 63
• Temperaturklassen (Beispiele): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C

Optionen & Zubehör

• Wischer SGW mit PTFE- oder Silikon-Wischerblatt
• LED-Beleuchtung für Ex- und Nicht-Ex-Bereiche
• FEP- oder Halar®-Beschichtung
• Glimmerschutzscheiben
• Doppelverglasung: Typ 531D
• Sonderkonstruktionen und kundenspezifische Lösungen

Maße (Auszug)

• DN → 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400
• BL (Face-to-face mm): 200 | 230 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100
• D1 (mm): 35 | 45 | 55 | 83 | 107 | 132 | 160 | 160 | 160 | 160 | 160
• AL (mm): 260 | 260 | 340 | 380 | 420 | 470 | 580 | 650 | 700 | 750 | 800
• C (mm): 48,3 | 60,3 | 88,9 | 114,3 | 139,7 | 168,3 | 168,3 | 219,1 | 273 | 355,6 | 406,4
• WT (Wandstärke mm): 2,6 | 2,9 | 3,2 | 3,6 | 4,0 | 4,5 | 6,3 | 7,1 | 8,0 | 8,8 | 11,0
• Hinweis: Maße entsprechen dort, wo konstruktiv möglich, PN 16; andere Druckstufen können Abweichungen verursachen. Auftragsbestätigung / Kundendokumentation ist maßgeblich für die Endmaße.

Technische Spezifikationen

• Produkttyp: Durchfluss-Schauglas, einschweißbare Enden (Typ 531)
• Modell: Typ 531
• Max. Betriebsdruck: bis zu 63 barü (abhängig von DN und Ausführung)
• Nennweiten: DN 40 – DN 400
• Verfügbare PN-Klassen: PN 10, PN 16, PN 25, PN 40, PN 63
• Standardglas: Borosilikatglas (bis 280 °C)
• Hochtemperaturoption: Glimmerschutzscheibe und MAXOS®-Sicherheitsglas bis 300 °C bzw. 320 °C
• Dichtungen: umfangreiche Auswahl an Werkstoffen (>50), u. a. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400
• Medien: geeignet für Flüssigkeiten und Gase
• Zubehör: LED-Leuchten, FEP-Beschichtungen, Glimmerschutzscheiben, Schauglas-Wischer etc.
• Besondere Merkmale: Doppelverglasung (531D), kundenspezifische Baulängen und Sonderkonstruktionen

Zertifizierungen / Qualität

• Übliche Zertifikate: TÜV / ISO 9001 (genaue Nachweise beim Hersteller)
• Konformitätshinweis: Herstellerangaben können Verweise auf 2014/68/EU (Anhang III) und einschlägige Richtlinien enthalten
