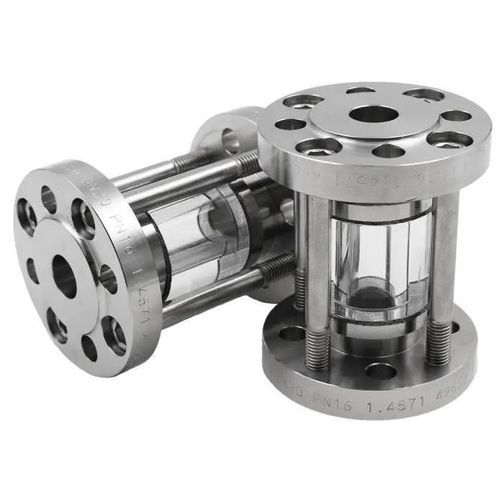

Borosilikatglas-Schauglas Type 670

Vorderseite aus HartglasFlansch

Das Glasring-Rohrschauglas Typ 670 bietet eine 360° Rundumsicht und ist für Betriebsdrücke bis zu 16 barg sowie für die Montage zwischen Flanschen nach DIN EN 1092-1 ausgelegt. Die kompakte Bauform eignet sich für den nachträglichen Einbau in bestehende Anlagen und für den Einsatz in flüssigen und gasförmigen Medien.

Produktmerkmale

• Zwischenflansch-Ausführung für Flansche nach DIN EN 1092-1
• Nenndruck/Arbeitsdruck: max. 16 barg
• 360° Rundumsicht
• Standardglas: Borosilikatglas (gehärtet)
• Glas-Temperaturbeständigkeit (Standard) bis zu 280 °C
• Geeignet für flüssige und gasförmige Medien
• Kompakte Bauform – ideal für Nachrüstung in beengten Bereichen
• Sonderausführungen und weitere Nennweiten auf Anfrage
• Abdichtung mit Flachdichtungen aus einem breiten Spektrum (>50) von Werkstoffen (z. B. Faserstoffdichtungen, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und weitere Markendichtungen)
• Empfohlene Alternative bei höheren Drücken: Typ 671 (bei Bedarf an höherem Druck bei Erhalt der 360° Sicht)

Verfügbare Nennweiten / Tabelle (Abmessungen & Gewichte)

• DN 10 — Di = 13 mm; DF = 40 mm; L = 134 mm; Gewicht = 1 kg; PS² = 16 barg
• DN 15 — Di = 18 mm; DF = 45 mm; L = 134 mm; Gewicht = 3 kg; PS² = 16 barg
• DN 20 — Di = 22 mm; DF = 58 mm; L = 134 mm; Gewicht = 3,5 kg; PS² = 16 barg
• DN 25 — Di = 29 mm; DF = 68 mm; L = 134 mm; Gewicht = 4 kg; PS² = 16 barg
• DN 32 — Di = 38 mm; DF = 78 mm; L = 134 mm; Gewicht = 6 kg; PS² = 16 barg
• DN 40 — Di = 44 mm; DF = 88 mm; L = 144 mm; Gewicht = 7 kg; PS² = 16 barg
• DN 50 — Di = 55 mm; DF = 102 mm; L = 144 mm; Gewicht = 9 kg; PS² = 16 barg
• DN 65 — Di = 71 mm; DF = 122 mm; L = 146 mm; Gewicht = 11 kg; PS² = 16 barg
• DN 80 — Di = 83 mm; DF = 138 mm; L = 148 mm; Gewicht = 13 kg; PS² = 16 barg
• DN 100 — Di = 108 mm; DF = 158 mm; L = 148 mm; Gewicht = 15 kg; PS² = 16 barg
• DN 125 — Di = 132 mm; DF = 188 mm; L = 158 mm; Gewicht = 19 kg; PS² = 16 barg
• DN 150 — Di = 160 mm; DF = 212 mm; L = 158 mm; Gewicht = 24 kg; PS² = 16 barg
• DN 200 — Di = 208 mm; DF = 268 mm; L = 164 mm; Gewicht = 33 kg; PS² = 16 barg

Temperaturen & Werkstoffe

• Verfügbare Temperaturklassen / Optionen auf der Produktseite: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C (Standard-Borosilikatglas bis 280 °C)
• Glas: Borosilikatglas, gehärtet
• Außendurchmesser, Lochkreis und Bohrungen nach DIN EN 1092-1

Zertifizierungen & Hinweise

• Zertifizierte Qualität (z. B. TÜV / ISO auf der Produktseite angegeben)
• Weitere Nennweiten und Sonderausführungen auf Anfrage
