Schauglas für Chemikalien Type 620A

Edelstahlfür HygieneanwendungenÜberwachung

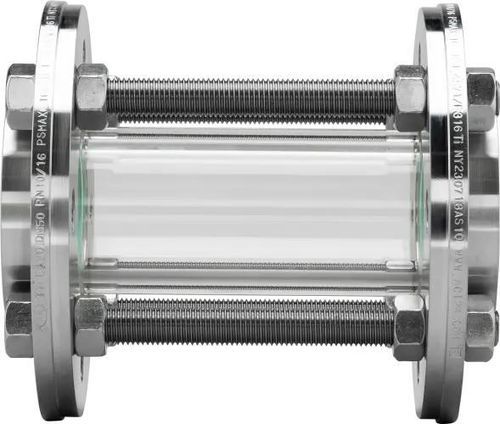

Das Rohrschauglas Typ 620A bietet eine vollständige 360°-Sicht auf das Prozessmedium durch einen Borosilikatglas-Zylinder und ist für Flanschanschlüsse nach ASME B16.5 ausgelegt.

Übersicht

• Vollständige 360°-Sichtkontrolle mittels Borosilikatglasrohr.
• Flanschanschluss an beiden Enden; Standardflansche in Edelstahl, andere Werkstoffe auf Anfrage.
• Geeignet für flüssige und gasförmige Medien; nahezu totraumfreie Bauweise für hygienische Prozesse.

Materialien & Dichtung

• Glas: Borosilikatglas 3.3 (DIN ISO 3585) für hohe Temperatur- und Chemikalienbeständigkeit sowie gute optische Eigenschaften.
• Standard-Flanschwerkstoff: Edelstahl 1.4571 (316Ti); Sonderlegierungen (Hastelloy®, Duplex-Stähle, weitere Hochleistungslegierungen) auf Anfrage.
• Dichtungen: Auswahl aus einer großen Palette (>50) von flachen Dichtungsmaterialien, z. B. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und klassische Fasermaterialien.

Normen & Zertifizierung

• Konstruktion, Festigkeitsberechnung und Fertigung gemäß AD 2000 und DGRL 2014/68/EU.
• Flanschanschluss kompatibel mit ASME B16.5 RF 150 lbs Gegenflanschen.
• Zertifizierte Qualität (TÜV / ISO-Verweise auf der Produktseite).

Optionen

• Sonderlängen
• Schlagschutzmantel aus PETg
• Schlagschutzmantel aus Lochblech

Hauptkomponenten

• Muttern
• Flansch
• Gewindestange
• Borosilikatglas-Zylinder
• Dichtung

Abmessungen (ausgewählte NPS mit Kennwerten)

• NPS 1/2": LK 60 mm · DF 35 mm · D 95 mm · PS 16 barg
• NPS 3/4": LK 70 mm · DF 43 mm · D 105 mm · PS 16 barg
• NPS 1": LK 79 mm · DF 51 mm · D 115 mm · PS 16 barg
• NPS 1 1/2": LK 98 mm · DF 73 mm · D 150 mm · PS 16 barg
• NPS 2": LK 121 mm · DF 92 mm · D 165 mm · PS 16 barg
• NPS 3": LK 152 mm · DF 127 mm · D 200 mm · PS 10 barg
• NPS 4": LK 190 mm · DF 157 mm · D 230 mm · PS 10 barg
• NPS 6": LK 241 mm · DF 216 mm · D 285 mm · PS 7 barg
• NPS 8": LK 298 mm · DF 270 mm · D 345 mm · PS 5 barg

Merkmale / technische Spezifikationen

• Bezeichnung: 620A
• Druckklasse: Class 150 lbs (Flansch)
• Max. zulässiger Betriebsdruck (abhängig von NPS): bis zu 16 barg bei kleineren Größen (siehe NPS-Angaben)
• Temperaturbeständigkeit: bis zu 300 °C (je nach Ausführung)
• Nennweiten: NPS 1/2" – 8"
• Standard-Flanschanschluss: ASME B16.5 RF 150 lbs
• Standard-Flanschwerkstoff: Edelstahl 1.4571 (316Ti); Sonderwerkstoffe auf Anfrage (Hastelloy®, Duplex, etc.)
• Glas: Borosilikatglas 3.3 (DIN ISO 3585)
• Abdichtung: große Auswahl an flachen Dichtungsmaterialien (>50), inkl. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400
• Konstruktion/Fertigung: AD 2000, DGRL 2014/68/EU konform
• Anwendungen: Überwachung von flüssigen und gasförmigen Medien; hygienische, totraumarme Bauweise
• Sonderanfertigungen und Zubehör verfügbar (Schlagschutzmäntel, Sonderlängen, etc.)
