Schauglas für Industrieanwendungen Type 640

ÜberwachungBorosilikatglasFlansch

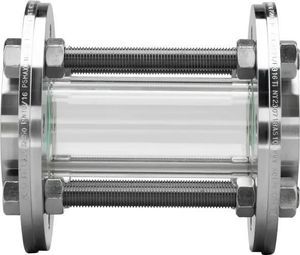

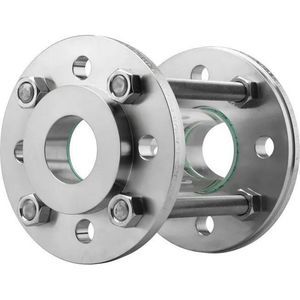

Das Zwischenflansch-Rohrsichtglas Typ 640 ist eine kompakte Inline-Lösung zur visuellen Prozessüberwachung von Medien in Rohrleitungen und ist für die Montage zwischen V‑Flanschen (V‑Flansch Typ 11) nach DIN EN 1092-1 ausgelegt. Es eignet sich für flüssige und gasförmige Medien und kann für verschiedene Nennweiten, Drücke und Temperaturen konfiguriert werden.

Ausführung & Einsatzbereiche

• Zwischenflansch-Sichtglas (Inline) zur Installation zwischen V‑Flanschen (V‑Flansch Typ 11) gemäß DIN EN 1092-1.
• Kompakte Bauform für platzsparende Integration in bestehende Anlagen.
• Anwendbar für flüssige und gasförmige Medien.

Werkstoffe & Temperatur / Druck

• Standardwerkstoff: thermisch gehärtetes Borosilikatglas — hohe Beständigkeit gegen thermische und chemische Beanspruchung; max. Betriebs-temperatur standardmäßig bis 280 °C.
• Alternativwerkstoff: Acrylglas (für einige Eigenschaften in der Tabelle vermerkt).
• Standard-Betriebsdruck: bis 16 barg (abhängig von der Nennweite; höhere Drücke über 16 barg sind für größere Nennweiten in speziellen Konfigurationen möglich).

Verfügbare Nennweiten (DN)

• DN 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500

Temperaturoptionen

• 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C

Optionen

• FEP-Beschichtung oder Halar®-Beschichtung.
• Auf Anfrage sind kundenspezifische Gesamtlängen verfügbar.

Abmessungen & Daten (Auszug aus der Zeichnungstabelle; Gewichte angegeben für L = 50 mm)

• Tabellenkopf: DN — Di [mm] — Da [mm] — Gewicht² [kg] — Gewicht³ [kg] — PS² [barg] — PS³ [barg]
• DN 10: Di 14 mm — Da 40 mm — Gewicht² 0.13 kg — Gewicht³ 0.07 kg — PS² 16 barg — PS³ 16 barg
• DN 15: Di 18 mm — Da 45 mm — Gewicht² 0.16 kg — Gewicht³ 0.08 kg — PS² 16 barg — PS³ 16 barg
• DN 20: Di 22 mm — Da 58 mm — Gewicht² 0.27 kg — Gewicht³ 0.13 kg — PS² 16 barg — PS³ 16 barg
• DN 25: Di 29 mm — Da 68 mm — Gewicht² 0.36 kg — Gewicht³ 0.18 kg — PS² 16 barg — PS³ 16 barg
• DN 32: Di 38 mm — Da 79 mm — Gewicht² 0.46 kg — Gewicht³ 0.22 kg — PS² 16 barg — PS³ 16 barg
• DN 40: Di 44 mm — Da 88 mm — Gewicht² 0.56 kg — Gewicht³ 0.27 kg — PS² 16 barg — PS³ 16 barg
• DN 50: Di 55 mm — Da 102 mm — Gewicht² 0.71 kg — Gewicht³ 0.34 kg — PS² 16 barg — PS³ 16 barg
• DN 65: Di 71 mm — Da 122 mm — Gewicht² 0.94 kg — Gewicht³ 0.46 kg — PS² 16 barg — PS³ 16 barg
• DN 80: Di 83 mm — Da 138 mm — Gewicht² 1.16 kg — Gewicht³ 0.58 kg — PS² 16 barg — PS³ 16 barg
• DN 100: Di 108 mm — Da 158 mm — Gewicht² 1.27 kg — Gewicht³ 0.62 kg — PS² 16 barg — PS³ 10 barg
• DN 125: Di 132 mm — Da 188 mm — Gewicht² 1.71 kg — Gewicht³ 0.83 kg — PS² 16 barg — PS³ 10 barg
• DN 150: Di 160 mm — Da 212 mm — Gewicht² 1.85 kg — Gewicht³ 0.90 kg — PS² 16 barg — PS³ 10 barg
• DN 200: Di 208 mm — Da 268 mm — Gewicht² 2.73 kg — Gewicht³ 1.32 kg — PS² 16 barg — PS³ 8 barg
• DN 250: Di 260 mm — Da 320 mm — Gewicht² 3.28 kg — Gewicht³ 1.61 kg — PS² 10 barg — PS³ 8 barg
• DN 300: Di 310 mm — Da 378 mm — Gewicht² 4.41 kg — Gewicht³ 2.17 kg — PS² 10 barg — PS³ 8 barg
• DN 350: Di 341 mm — Da 430 mm — Gewicht² 6.20 kg — Gewicht³ 3.18 kg — PS² 10 barg — PS³ 6 barg
• DN 400: Di 392 mm — Da 482 mm — Gewicht² 7.10 kg — Gewicht³ 3.64 kg — PS² 10 barg — PS³ 6 barg
• DN 450: Di 443 mm — Da 532 mm — Gewicht² 7.80 kg — Gewicht³ 4.02 kg — PS² 10 barg — PS³ 6 barg
• DN 500: Di 494 mm — Da 585 mm — Gewicht² 8.90 kg — Gewicht³ 4.55 kg — PS² 10 barg — PS³ 6 barg
• Hinweis: ² = Borosilikatglas; ³ = Acrylglas; Gewichte in [kg] für L = 50 mm; ⁵ = max. Betriebsdruck in [barg]. Weitere Materialien, Größen, Längen und Flanschnormen auf Anfrage.

Eigenschaften / Technische Daten

• Modell / Serie: Typ 640 (Zwischenflansch-Rohrsichtglas).
• Flanschnorm: V‑Flansch Typ 11 gemäß DIN EN 1092-1 (Zwischenflanschausführung).
• Nennweiten: DN 10 – DN 500 (spezifische Größen oben aufgeführt).
• Standard max. Betriebsdruck: bis zu 16 barg (abhängig von der DN; siehe PS-Werte pro Größe), Acrylglas-Varianten haben abweichende PS-Werte laut Tabelle.
• Standard max. Betriebstemperatur (Borosilikatglas): bis zu 280 °C.
• Standardwerkstoff: thermisch gehärtetes Borosilikatglas; Acrylglas für bestimmte Konfigurationen verfügbar.
• Verfügbare Optionen: FEP‑ oder Halar®‑Beschichtung; kundenspezifische Gesamtlängen und Fertigung auf Anfrage.
• Zur visuellen Überwachung von flüssigen und gasförmigen Medien vorgesehen.
