Schauglas für Industrieanwendungen Type 622

Überwachungfür HygieneanwendungenEdelstahl

Produktübersicht

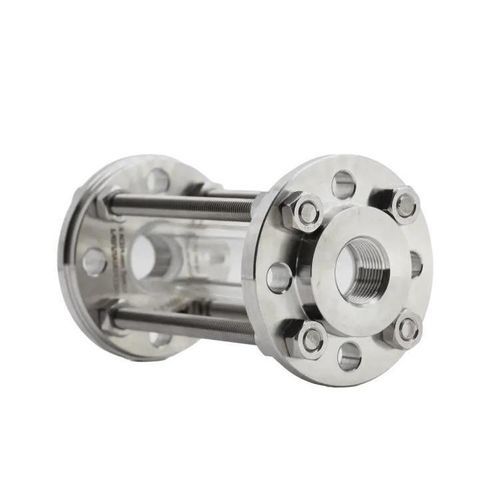

Das ACI Rohrschauglas Typ 622 ermöglicht eine vollständige 360°-Sicht auf das Prozessmedium durch einen zwischen zwei Flanschen eingespannten Borosilikat-Glaszylinder. Es ist für die visuelle Überwachung in Rohrleitungen und Anlagen konzipiert, wird mit Innengewinde nach DIN EN ISO 228-1 geliefert und eignet sich für flüssige und gasförmige Medien.

Hauptmerkmale

• 360°-Sicht über Borosilikat-Glaszylinder (Borosilikatglas 3.3, DIN ISO 3585).
• Standardflansche aus Edelstahl 1.4571 (316Ti); alternative Flanschwerkstoffe auf Anfrage: P265GH, Hastelloy®, Duplexstähle und weitere Legierungen.
• Große Auswahl (>50) an Flachdichtungswerkstoffen: Faser, PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400 usw., wählbar nach Medium, Temperatur und Druck.
• Nahezu totraumfreie Konstruktion für hygienisch anspruchsvolle Prozesse.
• Optionaler Schlagschutz (Mantel aus PETg oder Lochblech) für mechanisch gefährdete Bereiche.
• Ausgelegt für Betriebsdrücke bis maximal 16 barg und temperaturbeständig bis zu 300 °C je nach Konfiguration.

Wählbare Größen, Druckklassen & Optionen

• Nennweiten (NPS): 3/8" , 1/2" , 3/4" , 1" , 1 1/2" , 2" .
• Nenn­druck (PN): 16 (max. Betriebsdruck bis 16 barg).
• Temperaturstufen: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C (je nach Ausführung).
• Individualisierung: Sonderlängen; Schlagschutz aus PETg oder Lochblech; andere Flanschstandards und Werkstoffe auf Anfrage.

Technische Spezifikationen

• Glasmaterial: Borosilikatglas 3.3 (DIN ISO 3585).
• Standard‑Flanschwerkstoff: Edelstahl 1.4571 (316Ti); optional: P265GH, Hastelloy®, Duplex‑Stähle, weitere Legierungen auf Anfrage.
• Gewinde: Innengewinde gemäß DIN EN ISO 228-1.
• Geeignete Medien: flüssige und gasförmige Medien.
• Max. Betriebsdruck: bis zu 16 barg (PN 16, abhängig von Größe/Konfiguration).
• Max. Temperatur (abhängig von Konfiguration und Dichtung): bis zu 300 °C.
• Dichtung: Flachdichtungen aus großem Sortiment (>50) von Werkstoffen (PTFE, NBR, novaphit® MST‑XP, KlingerSil® C4400, Faser­dichtungen usw.).
• Optionen: Sonderlängen, Schlagschutz (PETg oder Lochblech), Sonderwerkstoffe auf Anfrage.
• Maße & Gewichte je Nennweite:
  • 3/8" — D = 95 mm; Gewicht = 2,3 kg; PS = 16 barg
  • 1/2" — D = 95 mm; Gewicht = 2,3 kg; PS = 16 barg
  • 3/4" — D = 105 mm; Gewicht = 2,9 kg; PS = 16 barg
  • 1" — D = 115 mm; Gewicht = 3,5 kg; PS = 16 barg
  • 1 1/2" — D = 150 mm; Gewicht = 6,2 kg; PS = 16 barg
  • 2" — D = 175 mm; Gewicht = 8,2 kg; PS = 16 barg
• Weitere Größen, Längen und Flanschstandards auf Anfrage verfügbar.
