Isolationstransformator DZN0 K13 CU IP00

trockenfür den InneneinsatzIEC

Produktname

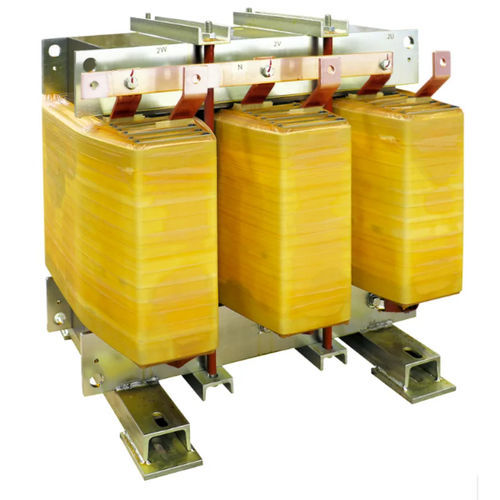

Niederspannungs-Isoliertransformator — DZN0 K13 CU IP00

Kurzbeschreibung
Isoliertransformator für Niederspannung, geeignet für Anlagen, die Harmonische dämpfen müssen (K-Faktor 13) und eine kontrollierte Neutralbehandlung erfordern. Primär Dreieck, Sekundär Zig-zag zur Verbesserung der Erdung und Ausgleich von Ungleichgewichten. Kupferwicklungen und Kern aus M270-Magnetstahl. Elektrostatischer Schirm zwischen Primär- und Sekundärwicklung, geerdet.

Technische Daten (Zusammenfassung)
Frequenz: 50 Hz
K-Faktor: 13
Eingangsspannung: 400 V
Ausgangsspannung: 400 V
Primärwicklung Verbindung: Dreieck
Sekundärwicklung Verbindung: Zig-zag
Vektorgruppe: Dzn0
Kernmaterial: M270 Magnetstahl
Wicklungsmaterial: Kupfer
Elektrostatischer Schirm: Zwischen Primär & Sekundär, geerdet
Max. Umgebungstemperatur: 40 °C
Isolationsklasse: H
Isolationsniveau: 3
Thermische Klasse: H
Temperaturanstieg: 125 °C
Max. Höhe: 1000 m
Umwelt- / Klima- / Brandklasse: E1 - C1 - F0
Installation: Innen
Schutzart: IP00
Referenznormen: EN 60076 / IEC 61558 (falls zutreffend)

Verfügbare Varianten (Teilenummer — Leistung — Einschaltstrom — Leerlaufverluste — Lastverluste — Vcc % — Datenblatt)
DZN0 K13 CU IP00 8 — Leistung: 8 — Einschaltstrom: 40 — Leerlaufverluste: 160 — Lastverluste: 290 — Vcc %: 3.5 — Datenblatt: verfügbar
DZN0 K13 CU IP00 10 — Leistung: 10 — Einschaltstrom: 40 — Leerlaufverluste: 180 — Lastverluste: 360 — Vcc %: 3.5 — Datenblatt: verfügbar
DZN0 K13 CU IP00 12 — Leistung: 12 — Einschaltstrom: 40 — Leerlaufverluste: 190 — Lastverluste: 450 — Vcc %: 3.5 — Datenblatt: verfügbar
DZN0 K13 CU IP00 15 — Leistung: 15 — Einschaltstrom: 40 — Leerlaufverluste: 225 — Lastverluste: 490 — Vcc %: 3.5 — Datenblatt: verfügbar
DZN0 K13 CU IP00 20 — Leistung: 20 — Einschaltstrom: 40 — Leerlaufverluste: 260 — Lastverluste: 590 — Vcc %: 3.5 — Datenblatt: verfügbar
DZN0 K13 CU IP00 25 — Leistung: 25 — Einschaltstrom: 32 — Leerlaufverluste: 290 — Lastverluste: 680 — Vcc %: 3.5 — Datenblatt: verfügbar
DZN0 K13 CU IP00 30 — Leistung: 30 — Einschaltstrom: 26 — Leerlaufverluste: 330 — Lastverluste: 720 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 40 — Leistung: 40 — Einschaltstrom: 24 — Leerlaufverluste: 360 — Lastverluste: 820 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 50 — Leistung: 50 — Einschaltstrom: 20 — Leerlaufverluste: 410 — Lastverluste: 950 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 63 — Leistung: 63 — Einschaltstrom: 19 — Leerlaufverluste: 470 — Lastverluste: 1120 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 70 — Leistung: 70 — Einschaltstrom: 18 — Leerlaufverluste: 510 — Lastverluste: 1220 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 80 — Leistung: 80 — Einschaltstrom: 16 — Leerlaufverluste: 540 — Lastverluste: 1320 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 90 — Leistung: 90 — Einschaltstrom: 15 — Leerlaufverluste: 580 — Lastverluste: 1420 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 100 — Leistung: 100 — Einschaltstrom: 15 — Leerlaufverluste: 630 — Lastverluste: 1570 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 110 — Leistung: 110 — Einschaltstrom: 14 — Leerlaufverluste: 680 — Lastverluste: 1720 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 125 — Leistung: 125 — Einschaltstrom: 13 — Leerlaufverluste: 740 — Lastverluste: 1920 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 140 — Leistung: 140 — Einschaltstrom: 13 — Leerlaufverluste: 810 — Lastverluste: 2110 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 160 — Leistung: 160 — Einschaltstrom: 11 — Leerlaufverluste: 870 — Lastverluste: 2310 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 180 — Leistung: 180 — Einschaltstrom: 11 — Leerlaufverluste: 940 — Lastverluste: 2550 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 200 — Leistung: 200 — Einschaltstrom: 10 — Leerlaufverluste: 1020 — Lastverluste: 2790 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 225 — Leistung: 225 — Einschaltstrom: 10 — Leerlaufverluste: 1100 — Lastverluste: 3070 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 250 — Leistung: 250 — Einschaltstrom: 9 — Leerlaufverluste: 1200 — Lastverluste: 3400 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 280 — Leistung: 280 — Einschaltstrom: 9 — Leerlaufverluste: 1290 — Lastverluste: 3720 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 315 — Leistung: 315 — Einschaltstrom: 8 — Leerlaufverluste: 1410 — Lastverluste: 4170 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 350 — Leistung: 350 — Einschaltstrom: 8 — Leerlaufverluste: 1520 — Lastverluste: 4610 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 400 — Leistung: 400 — Einschaltstrom: 8 — Leerlaufverluste: 1620 — Lastverluste: 5040 — Vcc %: 4 — Datenblatt: verfügbar
DZN0 K13 CU IP00 500 — Leistung: 500 — Einschaltstrom: 6 — Leerlaufverluste: 1840 — Lastverluste: 6120 — Vcc %: 4 — Datenblatt: verfügbar

Technische Spezifikationen

• Frequenz: 50 Hz
• K-Faktor: 13
• Spannung Ein-/Ausgang: 400 / 400 V
• Anschlüsse: Primär Dreieck, Sekundär Zig-zag
• Vektorgruppe: Dzn0
• Kern: M270 Magnetstahl
• Wicklungen: Kupfer
• Elektrostatischer Schirm: zwischen Primär und Sekundär, geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolationsklasse: H
• Isolationsniveau: 3
• Thermische Klasse: H
• Temperaturanstieg: 125 °C
• Max. Installationshöhe: 1000 m
• Umweltklasse: E1 - C1 - F0
• Installation: Innen
• Schutzart: IP00
• Normen: EN 60076 / IEC 61558 (falls zutreffend)
