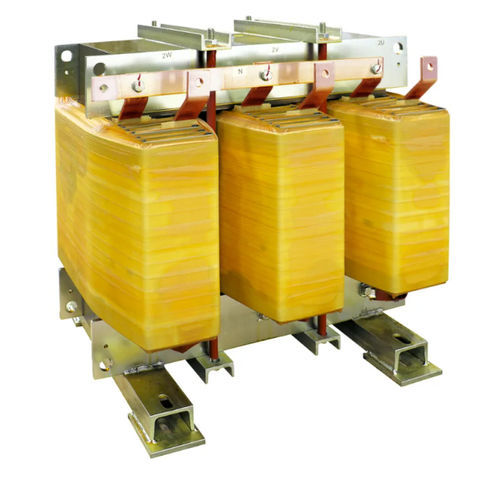

Isolationstransformator DZN0 K4 CU IP00

für den InneneinsatzIECK-Faktor

Produktübersicht
NIEDERSPANNUNGS-ISOLIERTRANSFORMER
Der Isoliertransformator DZN0 K4 CU IP00 von Ortea Next ist für Niederspannungsnetze konzipiert, die Harmonischen-Reduktion und galvanische Trennung benötigen. Er verfügt über die Schaltgruppe Dzn0, Kupferwicklungen und einen Kern aus M270-Magnetstahl. Eine elektrostatische Abschirmung zwischen Primär- und Sekundärseite ist geerdet. Geeignet für Innenaufstellung, Schutzart IP00. Referenznormen: EN 60076 / IEC 61558 (falls zutreffend).

Technische Daten
Frequenz: 50 Hz
K-Faktor: 4
Eingangsspannung: 400 V
Ausgangsspannung: 400 V
Primärwicklung Anschluss: Dreieck (Delta)
Sekundärwicklung Anschluss: Zig-zag
Schaltgruppe: Dzn0
Kernmaterial: M270 Magnetstahl
Wicklungsmaterial: Kupfer
Elektrostatische Abschirmung: Zwischen Primär und Sekundär, geerdet
Max. Umgebungstemperatur: 40 °C
Isolationsklasse: H
Isolationsstufe: 3
Temperaturanstieg: 125 °C
Max. Höhe: 1000 m
Umwelt‑ / Klimaklasse / Brandklasse: E1 - C1 - F0
Installation: Innen
Schutzart: IP00
Referenznormen: EN 60076 / IEC 61558 (falls zutreffend)

Varianten
Artikelnummer | Leistung (kVA) | Einschaltstrom (A) | Leerlaufverluste (W) | Lastverluste (W) | Vcc %
DZN0 K4 CU IP00 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP00 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP00 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP00 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP00 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP00 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP00 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP00 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP00 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP00 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP00 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP00 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP00 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP00 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP00 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP00 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP00 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP00 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP00 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP00 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP00 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP00 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP00 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP00 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP00 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP00 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP00 630 | 630 | 5 | 1840 | 9570 | 4

Eigenschaften / Technische Spezifikationen

• Frequenz: 50 Hz
• K-Faktor: 4
• Nennspannungen: 400 V Eingang / 400 V Ausgang
• Anschlüsse: Primär Dreieck, Sekundär Zig-zag
• Schaltgruppe: Dzn0
• Kern: M270 Magnetstahl
• Wicklungen: Kupfer
• Elektrostatische Abschirmung: Zwischen Primär und Sekundär, geerdet
• Isolationsklasse / Thermische Klasse: H
• Isolationsstufe: 3
• Temperaturanstieg: 125 °C
• Schutzart: IP00
• Installation: Innen
• Max. Umgebungstemperatur: 40 °C
• Max. Höhe: 1000 m
• Umweltklasse: E1 - C1 - F0
• Referenznormen: EN 60076 / IEC 61558 (falls zutreffend)
