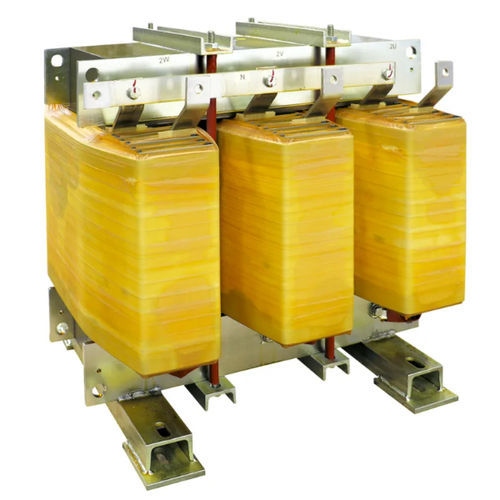

Isolationstransformator DYN11 K4 AL IP00

trockenfür den InneneinsatzIEC

Kurzbeschreibung
Ortea DYN11 K4 AL IP00 ist ein Niederspannungs-Isoliertransformator für industrielle Inneninstallationen. Entwickelt für elektrische Isolation, Verträglichkeit gegenüber Oberschwingungen (K‑Faktor 4) und Verteilung bei 400/400 V.

Übersicht
Konzipiert zur Trennung von Primär- und Sekundärkreisen bei gleichzeitig effizienter Energieübertragung. Wesentliche Merkmale: Primäranschluss Delta, Sekundäranschluss Stern + N, Vectorgruppe Dyn11, M270-Kern und Aluminiumwicklungen mit geerdetem elektrostatischem Schirm. Nennfrequenz 50 Hz.

Technische Daten (Zusammenfassung)
Frequenz | 50 Hz
K-Faktor | 4
Eingangsspannung | 400 V
Ausgangsspannung | 400 V
Primärwicklungsanschluss | Delta
Sekundärwicklungsanschluss | Stern + N
Vectoreinheit | Dyn11
Kernmaterial | M270 magnetischer Stahl
Wicklungsmaterial | Aluminium
Elektrostatischer Schirm | Zwischen Primär und Sekundär, geerdet
Max. Umgebungstemperatur (°C) | 40
Isolationsklasse | H
Isolationsniveau | 3
Thermische Klasse | H
Temperaturanstieg (°C) | 125
Max. Höhe (m) | 1000
Umwelt - Klima - Brandklasse | E1 - C1 - F0
Installation | Innenbereich
Schutzart | IP00
Normen | EN 60076 / IEC 61558 (falls anwendbar)

Verfügbare Varianten (Auszug aus Tabelle)
DYN11 K4 AL IP00 40 | 40 kVA | Einschaltstrom 18 | Leerlaufverluste 350 W | Lastverluste 1250 W | Vcc 4%
DYN11 K4 AL IP00 50 | 50 kVA | 12 | 410 W | 1480 W | 4%
DYN11 K4 AL IP00 63 | 63 kVA | 12 | 450 W | 1550 W | 4%
DYN11 K4 AL IP00 80 | 80 kVA | 12 | 630 W | 1700 W | 4%
DYN11 K4 AL IP00 100 | 100 kVA | 12 | 740 W | 1900 W | 4%
DYN11 K4 AL IP00 160 | 160 kVA | 10 | 960 W | 2800 W | 4%
DYN11 K4 AL IP00 250 | 250 kVA | 8 | 1430 W | 3600 W | 4%
DYN11 K4 AL IP00 400 | 400 kVA | 7 | 1890 W | 5450 W | 4%
DYN11 K4 AL IP00 800 | 800 kVA | 5 | 3000 W | 9200 W | 4%
DYN11 K4 AL IP00 1000 | 1000 kVA | 5 | 4050 W | 10700 W | 4.5%
DYN11 K4 AL IP00 1250 | 1250 kVA | 5 | 4950 W | 12700 W | 4.5%
DYN11 K4 AL IP00 1600 | 1600 kVA | 4 | 6200 W | 15300 W | 5%
DYN11 K4 AL IP00 2000 | 2000 kVA | 4 | 7600 W | 18100 W | 5%

Schutzart

• IP00

Technische Merkmale / Spezifikationen

• Frequenz: 50 Hz
• K-Faktor: 4
• Eingangsspannung: 400 V
• Ausgangsspannung: 400 V
• Primäranschluss: Delta
• Sekundäranschluss: Stern + N
• Vectorgruppe: Dyn11
• Kernmaterial: M270 magnetischer Stahl
• Wicklungsmaterial: Aluminium
• Elektrostatischer Schirm: Zwischen Primär und Sekundär, geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolationsklasse: H
• Isolationsniveau: 3
• Thermische Klasse: H
• Temperaturanstieg: 125 °C
• Max. Höhe: 1000 m
• Umwelt - Klima - Brandklasse: E1 - C1 - F0
• Installation: Innenbereich
• Schutzart: IP00
• Normen: EN 60076 / IEC 61558 (falls anwendbar)
