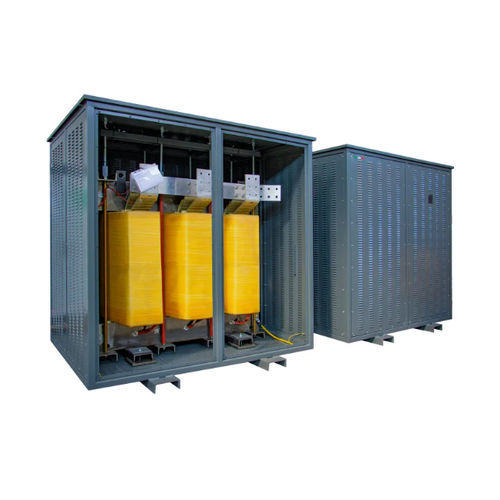

Isolationstransformator DYN11 K20 AL IP21

für den InneneinsatzIECK-Faktor

Kurzbeschreibung
Niederspannungs-Isoliertransformator für die Inneninstallation, Gruppennummer Dyn11, Wicklungen aus Aluminium und Kern aus M270-Feinkornstahl. Geeignet für Anwendungen, die empfindlich auf Oberschwingungen reagieren (K-Faktor 20).

Technische Daten (Zusammenfassung)
Frequenz | 50 Hz
K-Faktor | 20
Eingangsspannung | 400 V
Ausgangsspannung | 400 V
Primärwicklungsanschluss | Dreieck
Sekundärwicklungsanschluss | Stern + N
Vektorgruppe | Dyn11
Kernmaterial | M270 magnetischer Stahl
Wicklungsmaterial | Aluminium
Elektrostatische Abschirmung | Zwischen Primär- und Sekundärwicklung, geerdet
Max. Umgebungstemperatur | 40 °C
Isolationsklasse | H
Isolationsniveau | 3
Thermische Klasse | H
Temperaturanstieg | 125 °C
Max. Höhe über NN | 1000 m
Umwelt - Klima - Brandklasse | E1 - C1 - F0
Installation | Innen
Schutzart | IP21
Bezugsnormen | EN 60076 / IEC 61558 (falls anwendbar)

Varianten (Artikelnummer | Leistung | Einschaltstrom | Leerlaufverluste | Belastungsverluste | Vcc %)
DYN11 K20 AL IP21 28 | 28 | 26 | 350 | 680 | 4
DYN11 K20 AL IP21 36 | 36 | 17 | 410 | 800 | 4
DYN11 K20 AL IP21 45 | 45 | 17 | 450 | 840 | 4
DYN11 K20 AL IP21 58 | 58 | 17 | 630 | 920 | 4
DYN11 K20 AL IP21 63 | 63 | 16 | 680 | 980 | 4
DYN11 K20 AL IP21 70 | 70 | 15 | 740 | 1080 | 4
DYN11 K20 AL IP21 80 | 80 | 14 | 780 | 1100 | 4
DYN11 K20 AL IP21 90 | 90 | 14 | 870 | 1230 | 4
DYN11 K20 AL IP21 100 | 100 | 14 | 920 | 1350 | 4
DYN11 K20 AL IP21 110 | 110 | 14 | 960 | 1550 | 4
DYN11 K20 AL IP21 125 | 125 | 13 | 1100 | 1620 | 4
DYN11 K20 AL IP21 140 | 140 | 13 | 1200 | 1710 | 4
DYN11 K20 AL IP21 160 | 160 | 13 | 1290 | 1820 | 4
DYN11 K20 AL IP21 180 | 180 | 11 | 1430 | 1960 | 4
DYN11 K20 AL IP21 200 | 200 | 11 | 1470 | 2150 | 4
DYN11 K20 AL IP21 225 | 225 | 11 | 1620 | 2320 | 4
DYN11 K20 AL IP21 250 | 250 | 11 | 1730 | 2510 | 4
DYN11 K20 AL IP21 280 | 280 | 10 | 1890 | 3080 | 4
DYN11 K20 AL IP21 315 | 315 | 10 | 2100 | 3350 | 4
DYN11 K20 AL IP21 350 | 350 | 9 | 2250 | 3720 | 4
DYN11 K20 AL IP21 450 | 450 | 8 | 2780 | 4350 | 4
DYN11 K20 AL IP21 580 | 580 | 7 | 3000 | 5100 | 4
DYN11 K20 AL IP21 720 | 720 | 7 | 4050 | 5850 | 4.5
DYN11 K20 AL IP21 900 | 900 | 7 | 4950 | 6950 | 4.5
DYN11 K20 AL IP21 1100 | 1100 | 6 | 6200 | 8350 | 5
DYN11 K20 AL IP21 1400 | 1400 | 6 | 7600 | 9900 | 5

Technische Daten (detailliert)

• Frequenz: 50 Hz
• K-Faktor: 20
• Eingangsspannung: 400 V
• Ausgangsspannung: 400 V
• Primäranschluss: Dreieck
• Sekundäranschluss: Stern + N
• Vektorgruppe: Dyn11
• Kernmaterial: M270 magnetischer Stahl
• Wicklungsmaterial: Aluminium
• Elektrostatische Abschirmung: Zwischen Primär- und Sekundärwicklung, geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolationsklasse: H
• Isolationsniveau: 3
• Thermische Klasse: H
• Temperaturanstieg: 125 °C
• Max. Höhe: 1000 m
• Umwelt - Klima - Brandklasse: E1 - C1 - F0
• Installation: Innen
• Schutzart: IP21
• Bezugsnormen: EN 60076 / IEC 61558 (falls anwendbar)
