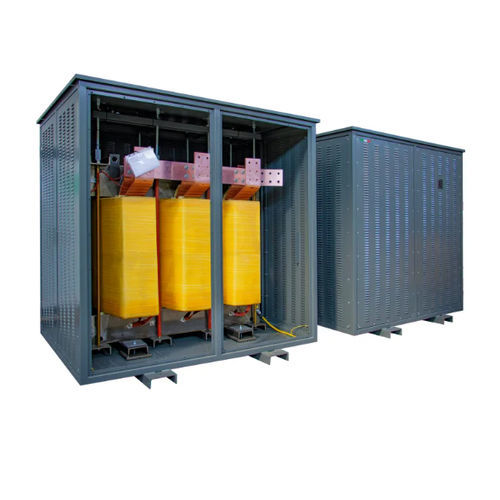

Isolationstransformator DZN0 K4 CU IP21

für den InneneinsatzIECK-Faktor

Beschreibung
Niederspannungs-Isoliertransformator für Innenaufstellung. Vektorgruppe Dzn0, K‑Faktor 4, Kupferwicklungen, elektro-statischer Schirm zwischen Primär- und Sekundärseite geerdet, Schutzart IP21.

Technische Spezifikationen (Übersichtstabelle)
Frequenz | 50 Hz
K-Faktor | 4
Eingangsspannung | 400 V
Ausgangsspannung | 400 V
Primäranschluss | Dreieck
Sekundäranschluss | Zigzag
Vektorgruppe | Dzn0
Kernmaterial | M270 magnetischer Stahl
Wicklungsmaterial | Kupfer
Elektrostatischer Schirm | Zwischen Primär und Sekundär, geerdet
Max. Umgebungstemperatur (°C) | 40
Isolationsklasse | H
Isolationsniveau | 3
Thermische Klasse | H
Temperaturanstieg (°C) | 125
Max. Höhenlage (m) | 1000
Umwelt‑/Klima‑/Brandklasse | E1 - C1 - F0
Installation | Innen
Schutzart | IP21
Referenznormen | EN 60076 / IEC 61558 (falls zutreffend)

Produktvarianten (Tabelle)
Artikelnummer | Leistung (kVA) | Anlaufstrom | Leerlaufverluste (W) | Lastverluste (W) | Vcc %
DZN0 K4 CU IP21 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP21 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP21 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP21 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP21 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP21 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP21 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP21 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP21 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP21 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP21 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP21 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP21 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP21 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP21 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP21 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP21 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP21 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP21 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP21 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP21 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP21 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP21 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP21 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP21 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP21 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP21 630 | 630 | 5 | 1840 | 9570 | 4

Technische Merkmale

• Frequenz: 50 Hz
• K‑Faktor: 4
• Eingangs-/Ausgangsspannung: 400 V / 400 V
• Primäranschluss: Dreieck
• Sekundäranschluss: Zigzag
• Vektorgruppe: Dzn0
• Kernmaterial: M270 magnetischer Stahl
• Wicklungsmaterial: Kupfer
• Elektrostatischer Schirm: Zwischen Primär und Sekundär, geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolationsklasse: H
• Isolationsniveau: 3
• Thermische Klasse: H
• Temperaturanstieg: 125 °C
• Max. Installationshöhe: 1000 m
• Umwelt-/Klima-/Brandklasse: E1 - C1 - F0
• Installation: Innen
• Schutzart: IP21
• Normen: EN 60076 / IEC 61558 (falls zutreffend)
