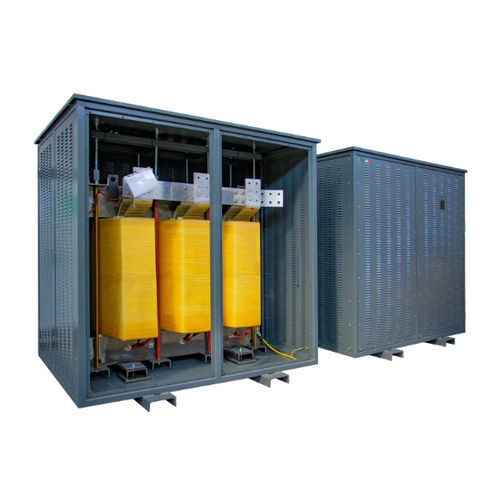

Isolationstransformator DYN11 K4 AL IP21

für den InneneinsatzIECK-Faktor

Kurzbeschreibung
Ortea Next DYN11 K4 AL IP21 ist ein Niederspannungs-Isoliertransformator für interne industrielle Anlagen. Er bietet galvanische Trennung, K‑Faktor 4 für nichtlineare Lasten und Schutzart IP21 für Innenräume.

Technische Daten (Kurzfassung)
Frequenz: 50 Hz
K‑Faktor: 4
Eingangsspannung: 400 V
Ausgangsspannung: 400 V
Anschluss Primärwicklung: Dreieck
Anschluss Sekundärwicklung: Stern + N
Vektorgruppe: Dyn11
Kernmaterial: M270 Magnetstahl
Wicklungsmaterial: Aluminium
Elektrostatischer Schirm: Zwischen Primär- und Sekundärwicklung, geerdet
Max. Umgebungstemperatur: 40 °C
Isolationsklasse: H
Isolationsniveau: 3
Thermische Klasse: H
Temperaturanstieg: 125 °C
Max. Höhe über NN: 1000 m
Umwelt‑/Klima‑/Brandklasse: E1 - C1 - F0
Installation: Innen
Schutzart: IP21
Normen: EN 60076 / IEC 61558 (falls zutreffend)

Verfügbare Varianten (Typnummer - Leistung (kVA) - Einschaltstrom (A) - Leerlaufverluste (W) - Belastungsverluste (W) - Vcc %)
DYN11 K4 AL IP21 40 - 40 kVA - Einschaltstrom: 18 A - Leerlaufverluste: 350 W - Belastungsverluste: 1250 W - Vcc: 4 %
DYN11 K4 AL IP21 50 - 50 kVA - Einschaltstrom: 12 A - Leerlaufverluste: 410 W - Belastungsverluste: 1480 W - Vcc: 4 %
DYN11 K4 AL IP21 63 - 63 kVA - Einschaltstrom: 12 A - Leerlaufverluste: 450 W - Belastungsverluste: 1550 W - Vcc: 4 %
DYN11 K4 AL IP21 80 - 80 kVA - Einschaltstrom: 12 A - Leerlaufverluste: 630 W - Belastungsverluste: 1700 W - Vcc: 4 %
DYN11 K4 AL IP21 90 - 90 kVA - Einschaltstrom: 12 A - Leerlaufverluste: 680 W - Belastungsverluste: 1800 W - Vcc: 4 %
DYN11 K4 AL IP21 100 - 100 kVA - Einschaltstrom: 12 A - Leerlaufverluste: 740 W - Belastungsverluste: 1900 W - Vcc: 4 %
DYN11 K4 AL IP21 110 - 110 kVA - Einschaltstrom: 10 A - Leerlaufverluste: 780 W - Belastungsverluste: 2000 W - Vcc: 4 %
DYN11 K4 AL IP21 125 - 125 kVA - Einschaltstrom: 10 A - Leerlaufverluste: 870 W - Belastungsverluste: 2250 W - Vcc: 4 %
DYN11 K4 AL IP21 140 - 140 kVA - Einschaltstrom: 10 A - Leerlaufverluste: 920 W - Belastungsverluste: 2450 W - Vcc: 4 %
DYN11 K4 AL IP21 160 - 160 kVA - Einschaltstrom: 10 A - Leerlaufverluste: 960 W - Belastungsverluste: 2800 W - Vcc: 4 %
DYN11 K4 AL IP21 180 - 180 kVA - Einschaltstrom: 9 A - Leerlaufverluste: 1100 W - Belastungsverluste: 2950 W - Vcc: 4 %
DYN11 K4 AL IP21 200 - 200 kVA - Einschaltstrom: 9 A - Leerlaufverluste: 1200 W - Belastungsverluste: 3150 W - Vcc: 4 %
DYN11 K4 AL IP21 225 - 225 kVA - Einschaltstrom: 9 A - Leerlaufverluste: 1290 W - Belastungsverluste: 3350 W - Vcc: 4 %
DYN11 K4 AL IP21 250 - 250 kVA - Einschaltstrom: 8 A - Leerlaufverluste: 1430 W - Belastungsverluste: 3600 W - Vcc: 4 %
DYN11 K4 AL IP21 280 - 280 kVA - Einschaltstrom: 8 A - Leerlaufverluste: 1470 W - Belastungsverluste: 3900 W - Vcc: 4 %
DYN11 K4 AL IP21 315 - 315 kVA - Einschaltstrom: 8 A - Leerlaufverluste: 1620 W - Belastungsverluste: 4250 W - Vcc: 4 %
DYN11 K4 AL IP21 350 - 350 kVA - Einschaltstrom: 8 A - Leerlaufverluste: 1730 W - Belastungsverluste: 4600 W - Vcc: 4 %
DYN11 K4 AL IP21 400 - 400 kVA - Einschaltstrom: 7 A - Leerlaufverluste: 1890 W - Belastungsverluste: 5450 W - Vcc: 4 %
DYN11 K4 AL IP21 450 - 450 kVA - Einschaltstrom: 7 A - Leerlaufverluste: 2100 W - Belastungsverluste: 6100 W - Vcc: 4 %
DYN11 K4 AL IP21 500 - 500 kVA - Einschaltstrom: 7 A - Leerlaufverluste: 2250 W - Belastungsverluste: 6750 W - Vcc: 4 %
DYN11 K4 AL IP21 630 - 630 kVA - Einschaltstrom: 6 A - Leerlaufverluste: 2780 W - Belastungsverluste: 7850 W - Vcc: 4 %
DYN11 K4 AL IP21 800 - 800 kVA - Einschaltstrom: 5 A - Leerlaufverluste: 3000 W - Belastungsverluste: 9200 W - Vcc: 4 %
DYN11 K4 AL IP21 1000 - 1000 kVA - Einschaltstrom: 5 A - Leerlaufverluste: 4050 W - Belastungsverluste: 10700 W - Vcc: 4.5 %
DYN11 K4 AL IP21 1250 - 1250 kVA - Einschaltstrom: 5 A - Leerlaufverluste: 4950 W - Belastungsverluste: 12700 W - Vcc: 4.5 %
DYN11 K4 AL IP21 1600 - 1600 kVA - Einschaltstrom: 4 A - Leerlaufverluste: 6200 W - Belastungsverluste: 15300 W - Vcc: 5 %
DYN11 K4 AL IP21 2000 - 2000 kVA - Einschaltstrom: 4 A - Leerlaufverluste: 7600 W - Belastungsverluste: 18100 W - Vcc: 5 %

Eigenschaften / technische Spezifikationen

• Frequenz: 50 Hz
• K‑Faktor: 4
• Eingangsspannung: 400 V
• Ausgangsspannung: 400 V
• Anschluss Primär: Dreieck
• Anschluss Sekundär: Stern + N
• Vektorgruppe: Dyn11
• Kern: M270 Magnetstahl
• Wicklung: Aluminium
• Elektrostatischer Schirm: Zwischen Primär und Sekundär, geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolationsklasse: H
• Isolationsniveau: 3
• Thermische Klasse: H
• Temperaturanstieg: 125 °C
• Max. Höhe: 1000 m
• Umweltklasse: E1 - C1 - F0
• Installation: Innen
• Schutzart: IP21
• Normen: EN 60076 / IEC 61558 (falls zutreffend)
