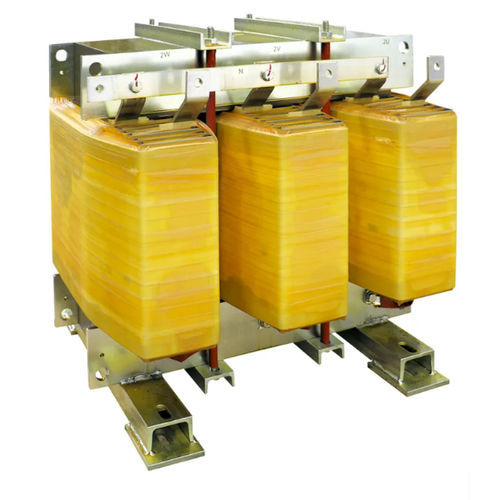

Isolationstransformator DZN0 K20 AL IP00

trockenfür den InneneinsatzIEC

Kurzbeschreibung
Niederspannungs-Isoliertransformator für Niederspannungsanlagen von Ortea, ausgelegt für den Innenaufbau mit Aluminiumwicklungen und einer zwischen Primär- und Sekundärwicklung angeordneten elektrostatischen Abschirmung, die geerdet ist.

Übersicht
Der DZN0 K20 AL IP00 Isoliertransformator bietet elektrische Trennung und Reduzierung von Gleichtaktstörungen in Niederspannungsnetzen. Vektorgruppe Dzn0. Kernmaterial M270 magnetischer Stahl, Wicklungen aus Aluminium. Elektrostatische Abschirmung zwischen Primär- und Sekundärwicklung, geerdet. Für Innenaufstellung vorgesehen; Schutzart IP00.

Technische Daten (Zusammenfassung)
Frequenz | 50 Hz
K-Faktor | 20
Eingangsspannung | 400 V
Ausgangsspannung | 400 V
Anschluss Primärwicklung | Dreieck
Anschluss Sekundärwicklung | Zig-zag
Vektoreinheit | Dzn0
Kernmaterial | M270 magnetischer Stahl
Wicklungsmaterial | Aluminium
Elektrostatische Abschirmung | Zwischen Primär & Sekundär, geerdet
Max. Umgebungstemperatur | 40 °C
Isolationsklasse | H
Isolationsstufe | 3
Thermische Klasse | H
Temperaturerhöhung | 125 °C
Max. Höhe | 1000 m
Umwelt - Klima - Brandklasse | E1 - C1 - F0
Installation | Innen
Schutzart | IP00
Referenznormen | EN 60076 / IEC 61558 (sofern anwendbar)

Verfügbare Varianten (Typ / Leistung / Einschaltstrom / Leerlaufverluste / Lastverluste / Vcc %)
Typ | Leistung | Einschaltstrom | Leerlaufverluste | Lastverluste | Vcc %
DZN0 K20 AL IP00 28 | 28 kVA | 28 | 375 W | 730 W | 4
DZN0 K20 AL IP00 36 | 36 kVA | 18 | 440 W | 860 W | 4
DZN0 K20 AL IP00 45 | 45 kVA | 18 | 480 W | 900 W | 4
DZN0 K20 AL IP00 58 | 58 kVA | 18 | 670 W | 990 W | 4
DZN0 K20 AL IP00 63 | 63 kVA | 18 | 730 W | 1050 W | 4
DZN0 K20 AL IP00 70 | 70 kVA | 18 | 790 W | 1160 W | 4
DZN0 K20 AL IP00 80 | 80 kVA | 15 | 830 W | 1180 W | 4
DZN0 K20 AL IP00 90 | 90 kVA | 15 | 930 W | 1320 W | 4
DZN0 K20 AL IP00 100 | 100 kVA | 15 | 980 W | 1440 W | 4
DZN0 K20 AL IP00 110 | 110 kVA | 16 | 1030 W | 1660 W | 4
DZN0 K20 AL IP00 125 | 125 kVA | 14 | 1180 W | 1730 W | 4
DZN0 K20 AL IP00 140 | 140 kVA | 14 | 1280 W | 1830 W | 4
DZN0 K20 AL IP00 160 | 160 kVA | 14 | 1380 W | 1950 W | 4
DZN0 K20 AL IP00 180 | 180 kVA | 12 | 1530 W | 2090 W | 4
DZN0 K20 AL IP00 200 | 200 kVA | 12 | 1570 W | 2290 W | 4
DZN0 K20 AL IP00 225 | 225 kVA | 12 | 1730 W | 2480 W | 4
DZN0 K20 AL IP00 250 | 250 kVA | 12 | 1850 W | 2680 W | 4
DZN0 K20 AL IP00 280 | 280 kVA | 11 | 2020 W | 3250 W | 4
DZN0 K20 AL IP00 315 | 315 kVA | 11 | 2240 W | 3580 W | 4
DZN0 K20 AL IP00 350 | 350 kVA | 11 | 2400 W | 3970 W | 4
DZN0 K20 AL IP00 450 | 450 kVA | 9 | 2970 W | 4640 W | 4
DZN0 K20 AL IP00 580 | 580 kVA | 7 | 3200 W | 5440 W | 4
DZN0 K20 AL IP00 720 | 720 kVA | 7 | 4320 W | 6240 W | 4.5
DZN0 K20 AL IP00 900 | 900 kVA | 7 | 5280 W | 7450 W | 4.5
DZN0 K20 AL IP00 1100 | 1100 kVA | 6 | 6600 W | 8900 W | 5
DZN0 K20 AL IP00 1400 | 1400 kVA | 6 | 8100 W | 10600 W | 5

Merkmale / Technische Daten

• Frequenz: 50 Hz
• K-Faktor: 20
• Eingangsspannung: 400 V
• Ausgangsspannung: 400 V
• Anschluss Primärwicklung: Dreieck
• Anschluss Sekundärwicklung: Zig-zag
• Vektoreinheit: Dzn0
• Kernmaterial: M270 magnetischer Stahl
• Wicklungsmaterial: Aluminium
• Elektrostatische Abschirmung: Zwischen Primär & Sekundär, geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolationsklasse: H
• Isolationsstufe: 3
• Thermische Klasse: H
• Temperaturerhöhung: 125 °C
• Max. Höhe: 1000 m
• Umwelt - Klima - Brandklasse: E1 - C1 - F0
• Installation: Innen
• Schutzart: IP00
• Referenznormen: EN 60076 / IEC 61558 (sofern anwendbar)
