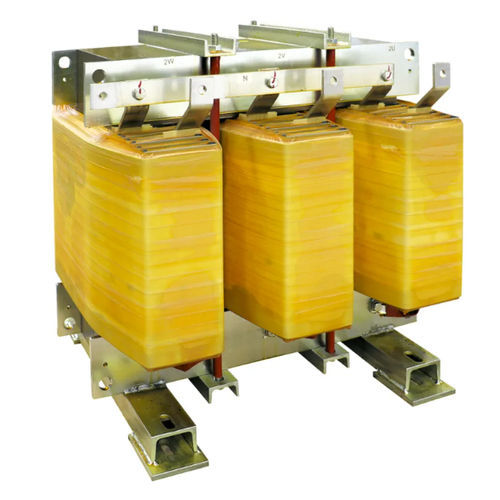

Isolationstransformator DZN0 K13 AL IP00

trockenfür den InneneinsatzIEC

Übersicht
Niederspannungs-Isoliertransformator für industrielle Anwendungen. Das Modell DZN0 K13 AL IP00 verfügt über eine Dreieck-Primärwicklung und eine Zig-zag-Sekundärwicklung (Vektorgruppe Dzn0), Aluminiumswicklungen sowie einen elektrostatischen Schirm zwischen Primär- und Sekundärwicklung, der geerdet ist. Für Innenaufstellung (IP00).

Technische Daten (Kurzfassung)
Frequenz: 50 Hz
K-Faktor: 13
Eingangsspannung: 400 V
Ausgangsspannung: 400 V
Primärwicklung: Dreieck
Sekundärwicklung: Zig-zag
Vektorgruppe: Dzn0
Kernmaterial: M270 magnetischer Stahl
Wicklungsmaterial: Aluminium
Elektrostatischer Schirm: Zwischen Primär & Sekundär, geerdet
Max. Umgebungstemperatur: 40 °C
Isolationsklasse: H
Isolationsniveau: 3
Thermische Klasse: H
Temperaturanstieg: 125 °C
Max. Höhe: 1000 m
Umwelt - Klima - Brandklasse: E1 - C1 - F0
Installation: Innen
Schutzart: IP00
Referenznormen: EN 60076 / IEC 61558 (sofern anwendbar)

Varianten Tabelle (Typenbezeichnung | Leistung kVA | Einschaltstrom A | Leerlaufverluste W | Lastverluste W | Vcc %)
DZN0 K13 AL IP00 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP00 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP00 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP00 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP00 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP00 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP00 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP00 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP00 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP00 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP00 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP00 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP00 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP00 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP00 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP00 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP00 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP00 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP00 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP00 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP00 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP00 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP00 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP00 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP00 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP00 1600 | 1600 | 5 | 8100 | 13100 | 5

Technische Merkmale / Spezifikationen

• Frequenz: 50 Hz
• K-Faktor: 13
• Eingangsspannung: 400 V
• Ausgangsspannung: 400 V
• Primäranschluss: Dreieck
• Sekundäranschluss: Zig-zag
• Vektorgruppe: Dzn0
• Kernmaterial: M270 magnetischer Stahl
• Wicklungsmaterial: Aluminium
• Elektrostatischer Schirm: zwischen Primär und Sekundär geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolationsklasse: H
• Isolationsniveau: 3
• Thermische Klasse: H
• Temperaturanstieg: 125 °C
• Max. Höhe: 1000 m
• Umweltklasse: E1 - C1 - F0
• Installation: Innen
• Schutzart: IP00
• Referenznormen: EN 60076 / IEC 61558 (sofern anwendbar)
