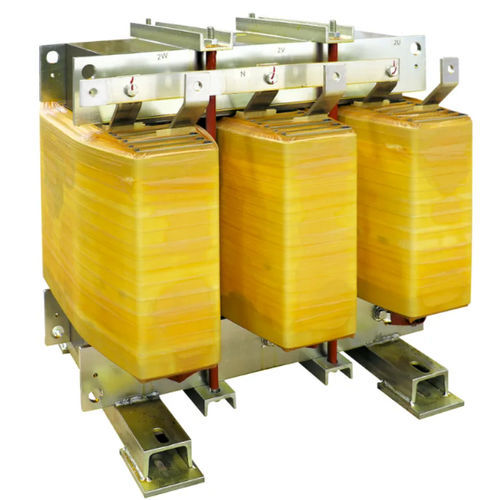

Isolationstransformator DYN11 K20 AL IP00

trockenfür den InneneinsatzIEC

Produkt
Niederspannungs-Isoliertransformator DYN11 K20 AL IP00. Nenn-Ein-/Ausgang 400/400 V, 50 Hz; Aluminiumwicklungen; Vektorgruppe Dyn11; elektrostatischer Schirm geerdet zwischen Primär- und Sekundärwicklung. Ausgelegt für Innenaufstellung, Schutzart IP00.

Technische Daten

• Frequenz: 50 Hz
• K-Faktor: 20
• Ein-/Ausgangsspannung: 400 / 400 V
• Anschluss Primärwicklung: Dreieck
• Anschluss Sekundärwicklung: Stern + N
• Vektorgruppe: Dyn11
• Kernmaterial: M270 magnetischer Stahl
• Wicklungsmaterial: Aluminium
• Elektrostatischer Schirm: Zwischen Primär & Sekundär, geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolations-/Thermalklasse: H
• Isolationsstufe: 3
• Temperaturanstieg: 125
• Max. Höhe über NN: 1000 m
• Umweltklassen: E1 - C1 - F0
• Installation: Innen
• Schutzgrad: IP00
• Referenznormen: EN 60076 / IEC 61558 (falls zutreffend)

Varianten (Teilenummer - Leistung - Einschaltstrom - Leerlaufverluste - Lastverluste - Vcc %)
DYN11 K20 AL IP00 28 - Power: 28 - In-rush current: 26 - No-load losses: 350 - Load losses: 680 - Vcc %: 4
DYN11 K20 AL IP00 36 - Power: 36 - In-rush current: 17 - No-load losses: 410 - Load losses: 800 - Vcc %: 4
DYN11 K20 AL IP00 45 - Power: 45 - In-rush current: 17 - No-load losses: 450 - Load losses: 840 - Vcc %: 4
DYN11 K20 AL IP00 58 - Power: 58 - In-rush current: 17 - No-load losses: 630 - Load losses: 920 - Vcc %: 4
DYN11 K20 AL IP00 63 - Power: 63 - In-rush current: 16 - No-load losses: 680 - Load losses: 980 - Vcc %: 4
DYN11 K20 AL IP00 70 - Power: 70 - In-rush current: 15 - No-load losses: 740 - Load losses: 1080 - Vcc %: 4
DYN11 K20 AL IP00 80 - Power: 80 - In-rush current: 14 - No-load losses: 780 - Load losses: 1100 - Vcc %: 4
DYN11 K20 AL IP00 90 - Power: 90 - In-rush current: 14 - No-load losses: 870 - Load losses: 1230 - Vcc %: 4
DYN11 K20 AL IP00 100 - Power: 100 - In-rush current: 14 - No-load losses: 920 - Load losses: 1350 - Vcc %: 4
DYN11 K20 AL IP00 110 - Power: 110 - In-rush current: 14 - No-load losses: 960 - Load losses: 1550 - Vcc %: 4
DYN11 K20 AL IP00 125 - Power: 125 - In-rush current: 13 - No-load losses: 1100 - Load losses: 1620 - Vcc %: 4
DYN11 K20 AL IP00 140 - Power: 140 - In-rush current: 13 - No-load losses: 1200 - Load losses: 1710 - Vcc %: 4
DYN11 K20 AL IP00 160 - Power: 160 - In-rush current: 13 - No-load losses: 1290 - Load losses: 1820 - Vcc %: 4
DYN11 K20 AL IP00 180 - Power: 180 - In-rush current: 11 - No-load losses: 1430 - Load losses: 1960 - Vcc %: 4
DYN11 K20 AL IP00 200 - Power: 200 - In-rush current: 11 - No-load losses: 1470 - Load losses: 2150 - Vcc %: 4
DYN11 K20 AL IP00 225 - Power: 225 - In-rush current: 11 - No-load losses: 1620 - Load losses: 2320 - Vcc %: 4
DYN11 K20 AL IP00 250 - Power: 250 - In-rush current: 11 - No-load losses: 1730 - Load losses: 2510 - Vcc %: 4
DYN11 K20 AL IP00 280 - Power: 280 - In-rush current: 10 - No-load losses: 1890 - Load losses: 3080 - Vcc %: 4
DYN11 K20 AL IP00 315 - Power: 315 - In-rush current: 10 - No-load losses: 2100 - Load losses: 3350 - Vcc %: 4
DYN11 K20 AL IP00 350 - Power: 350 - In-rush current: 9 - No-load losses: 2250 - Load losses: 3720 - Vcc %: 4
DYN11 K20 AL IP00 450 - Power: 450 - In-rush current: 8 - No-load losses: 2780 - Load losses: 4350 - Vcc %: 4
DYN11 K20 AL IP00 580 - Power: 580 - In-rush current: 7 - No-load losses: 3000 - Load losses: 5100 - Vcc %: 4
DYN11 K20 AL IP00 720 - Power: 720 - In-rush current: 7 - No-load losses: 4050 - Load losses: 5850 - Vcc %: 4.5
DYN11 K20 AL IP00 900 - Power: 900 - In-rush current: 7 - No-load losses: 4950 - Load losses: 6950 - Vcc %: 4.5
DYN11 K20 AL IP00 1100 - Power: 1100 - In-rush current: 6 - No-load losses: 6200 - Load losses: 8350 - Vcc %: 5
DYN11 K20 AL IP00 1400 - Power: 1400 - In-rush current: 6 - No-load losses: 7600 - Load losses: 9900 - Vcc %: 5

Anwendungen & Installation

• Galvanische Trennung von Niederspannungsnetzen und Schutz empfindlicher Geräte
• Verbesserung der Energiequalität und Reduzierung von Gleichtaktstörungen
• Elektroräume innen, Verteilschränke und Steuertafeln
• Feste Innenmontage; Belüftung sicherstellen und elektrostatischen Schirm erden

Normen & Konformität
Konstruiert und gefertigt gemäß den anwendbaren Teilen von EN 60076 und IEC 61558. Vor Installation örtliche Vorschriften und Standortanforderungen prüfen.
