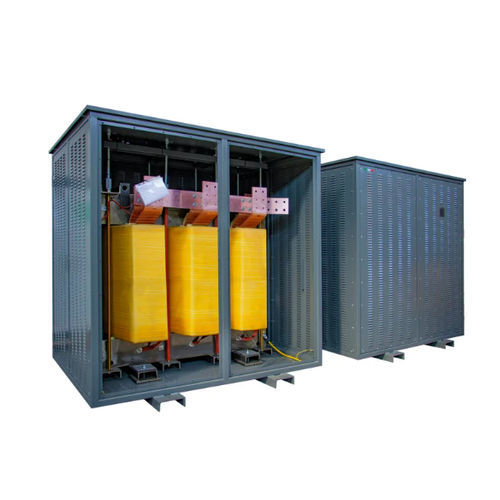

Isolationstransformator DYN11 K20 CU IP21

für den InneneinsatzIEC

Beschreibung
NIEDERSPANNUNGS-ISOLIERTRANSFORMER
Der DYN11 K20 CU IP21 von Ortea Next ist ein Isoliertransformator für Anwendungen in der Niederspannung (LV).

Allgemein

• Marke: Ortea Next
• Typ: Nieder­spannungs-Isoliertransformator
• Modell (Bezeichnung auf der Seite): DYN11 K20 CU IP21

Hauptmerkmale (Tabelle)
Frequenz | 50 Hz
Faktor K | 20
Eingangsspannung | 400 V
Ausgangsspannung | 400 V
Primärwicklungsanschluss | Dreieck
Sekundärwicklungsanschluss | Stern + N
Vektorgruppe | Dyn11
Kernmaterial | M270 magnetischer Stahl
Wicklungsmaterial | Kupfer
Elektrostatischer Schirm | Zwischen Primär- und Sekundärseite geerdet
Maximale Umgebungstemperatur | 40 °C
Isolationsklasse | H
Isolationsstufe | 3
Thermische Klasse | H
Temperaturanstieg | 125
Maximale Höhe über NN | 1000 m
Umweltklasse - klimatisch - Brand | E1 - C1 - F0
Installation | Innen
Schutzart | IP21
Referenznormen | EN 60076 / IEC 61558 (falls zutreffend)

Varianten (Tabelle)
Code | Leistung | Anlaufstrom | Leerlaufverluste | Lastabhängige Verluste | Vcc %
DYN11 K20 CU IP21 7 | 7 | 45 | 150 | 220 | 3.5
DYN11 K20 CU IP21 9 | 9 | 45 | 170 | 270 | 3.5
DYN11 K20 CU IP21 10 | 10 | 45 | 180 | 340 | 3.5
DYN11 K20 CU IP21 14 | 14 | 42 | 210 | 370 | 3.5
DYN11 K20 CU IP21 18 | 18 | 42 | 240 | 440 | 3.5
DYN11 K20 CU IP21 22 | 22 | 35 | 270 | 510 | 3.5
DYN11 K20 CU IP21 28 | 28 | 28 | 340 | 540 | 4
DYN11 K20 CU IP21 36 | 36 | 26 | 400 | 610 | 4
DYN11 K20 CU IP21 45 | 45 | 23 | 460 | 690 | 4
DYN11 K20 CU IP21 58 | 58 | 21 | 530 | 800 | 4
DYN11 K20 CU IP21 63 | 63 | 20 | 570 | 860 | 4
DYN11 K20 CU IP21 70 | 70 | 19 | 610 | 920 | 4
DYN11 K20 CU IP21 80 | 80 | 19 | 650 | 980 | 4
DYN11 K20 CU IP21 90 | 90 | 18 | 700 | 1080 | 4
DYN11 K20 CU IP21 100 | 100 | 17 | 750 | 1170 | 4
DYN11 K20 CU IP21 110 | 110 | 16 | 820 | 1290 | 4
DYN11 K20 CU IP21 125 | 125 | 15 | 880 | 1410 | 4
DYN11 K20 CU IP21 140 | 140 | 15 | 940 | 1530 | 4
DYN11 K20 CU IP21 160 | 160 | 14 | 1010 | 1680 | 4
DYN11 K20 CU IP21 180 | 180 | 13 | 1080 | 1830 | 4
DYN11 K20 CU IP21 200 | 200 | 13 | 1160 | 2010 | 4
DYN11 K20 CU IP21 225 | 225 | 12 | 1250 | 2200 | 4
DYN11 K20 CU IP21 250 | 250 | 12 | 1340 | 2400 | 4
DYN11 K20 CU IP21 280 | 280 | 11 | 1460 | 2680 | 4
DYN11 K20 CU IP21 315 | 315 | 11 | 1570 | 2960 | 4
DYN11 K20 CU IP21 350 | 350 | 10 | 1670 | 3220 | 4
DYN11 K20 CU IP21 450 | 450 | 9 | 1930 | 3890 | 4
DYN11 K20 CU IP21 580 | 580 | 9 | 2250 | 4710 | 4
DYN11 K20 CU IP21 720 | 720 | 8 | 2580 | 5580 | 4.5

Technische Merkmale / Spezifikationen

• Frequenz: 50 Hz
• Faktor K: 20
• Spannungen: Eingang 400 V / Ausgang 400 V
• Anschlüsse: Primär Dreieck — Sekundär Stern + N
• Vektorgruppe: Dyn11
• Kern: M270 magnetischer Stahl — Wicklung: Kupfer
• Elektrostatischer Schirm: zwischen Primär und Sekundär geerdet
• Schutz/Installation: IP21 — Innen
• Max. Umgebungstemperatur: 40 °C — Temperaturanstieg: 125
• Max. Höhe: 1000 m
• Isolationsklasse: H — Isolationsstufe: 3 — Thermische Klasse: H
• Umweltklasse (klimatisch - Brand): E1 - C1 - F0
• Referenznormen: EN 60076 / IEC 61558 (falls zutreffend)
