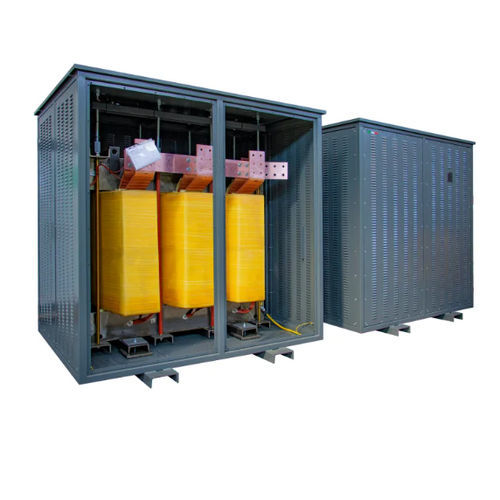

Isolationstransformator DZN0 K13 CU IP21für den InneneinsatzIECK-Faktor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Isolation
- Anwendung
- für den Inneneinsatz
- Normen
- IEC
- Weitere Eigenschaften
- K-Faktor
- Leistung kVA
Min: 8 kVA
(10,876969 hp)Max: 500 kVA
(679,810578 hp)- Primärspannung
400 V
- Sekundärspannung
400 V
- Frequenz
50 Hz
Beschreibung
Beschreibung
Niederspannungs-Trenntransformator zur galvanischen Trennung von Primär- und Sekundärseite. Entwickelt für nichtlineare Lasten (K-Faktor 13). Vektorgruppe Dzn0, Kupferwicklungen auf M270 Eisenkern. Für Innenaufstellung, Schutzart IP21.
Technische Daten
Verfügbare Varianten (Typ - kVA - Einschaltstrom A - Leerlaufverluste W - Lastverluste W - Vcc %)
Normen & Montage
Niederspannungs-Trenntransformator zur galvanischen Trennung von Primär- und Sekundärseite. Entwickelt für nichtlineare Lasten (K-Faktor 13). Vektorgruppe Dzn0, Kupferwicklungen auf M270 Eisenkern. Für Innenaufstellung, Schutzart IP21.
Technische Daten
- Frequenz: 50 Hz
- K-Faktor: 13
- Eingangsspannung: 400 V
- Ausgangsspannung: 400 V
- Primärwicklungsanschluss: Dreieck
- Sekundärwicklungsanschluss: Zig-zag
- Vektorgruppe: Dzn0
- Kernmaterial: M270 magnetischer Stahl
- Wicklungsmaterial: Kupfer
- Elektrostatischer Schirm: Zwischen Primär und Sekundär, geerdet
- Max. Umgebungstemperatur: 40 °C
- Isolationsklasse: H
- Isolationsniveau: 3
- Thermische Klasse: H
- Temperaturanstieg: 125 °C
- Max. Höhe: 1000 m
- Umwelt - Klima - Brandschutzklasse: E1 - C1 - F0
- Installation: Innen
- Schutzart: IP21
- Normen: EN 60076 / IEC 61558 (falls zutreffend)
Verfügbare Varianten (Typ - kVA - Einschaltstrom A - Leerlaufverluste W - Lastverluste W - Vcc %)
- DZN0 K13 CU IP21 8 - 8 - 40 - 160 - 290 - 3.5
- DZN0 K13 CU IP21 10 - 10 - 40 - 180 - 360 - 3.5
- DZN0 K13 CU IP21 12 - 12 - 40 - 190 - 450 - 3.5
- DZN0 K13 CU IP21 15 - 15 - 40 - 225 - 490 - 3.5
- DZN0 K13 CU IP21 20 - 20 - 40 - 260 - 590 - 3.5
- DZN0 K13 CU IP21 25 - 25 - 32 - 290 - 680 - 3.5
- DZN0 K13 CU IP21 30 - 30 - 26 - 330 - 720 - 4
- DZN0 K13 CU IP21 40 - 40 - 24 - 360 - 820 - 4
- DZN0 K13 CU IP21 50 - 50 - 20 - 410 - 950 - 4
- DZN0 K13 CU IP21 63 - 63 - 19 - 470 - 1120 - 4
- DZN0 K13 CU IP21 70 - 70 - 18 - 510 - 1220 - 4
- DZN0 K13 CU IP21 80 - 80 - 16 - 540 - 1320 - 4
- DZN0 K13 CU IP21 90 - 90 - 15 - 580 - 1420 - 4
- DZN0 K13 CU IP21 100 - 100 - 15 - 630 - 1570 - 4
- DZN0 K13 CU IP21 110 - 110 - 14 - 680 - 1720 - 4
- DZN0 K13 CU IP21 125 - 125 - 13 - 740 - 1920 - 4
- DZN0 K13 CU IP21 140 - 140 - 13 - 810 - 2110 - 4
- DZN0 K13 CU IP21 160 - 160 - 11 - 870 - 2310 - 4
- DZN0 K13 CU IP21 180 - 180 - 11 - 940 - 2550 - 4
- DZN0 K13 CU IP21 200 - 200 - 10 - 1020 - 2790 - 4
- DZN0 K13 CU IP21 225 - 225 - 10 - 1100 - 3070 - 4
- DZN0 K13 CU IP21 250 - 250 - 9 - 1200 - 3400 - 4
- DZN0 K13 CU IP21 280 - 280 - 9 - 1290 - 3720 - 4
- DZN0 K13 CU IP21 315 - 315 - 8 - 1410 - 4170 - 4
- DZN0 K13 CU IP21 350 - 350 - 8 - 1520 - 4610 - 4
- DZN0 K13 CU IP21 400 - 400 - 8 - 1620 - 5040 - 4
- DZN0 K13 CU IP21 500 - 500 - 6 - 1840 - 6120 - 4
Normen & Montage
- Referenznormen: EN 60076 / IEC 61558 (falls zutreffend)
- Installation: Innenaufstellung
- Schutzart: IP21
- Max. Umgebungstemperatur: 40 °C
- Max. Installationshöhe: 1000 m
- Isolationsklasse / Thermalklasse: H
