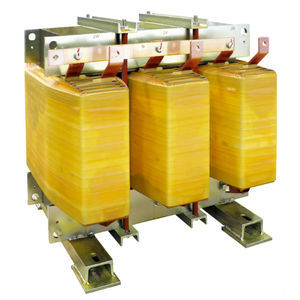

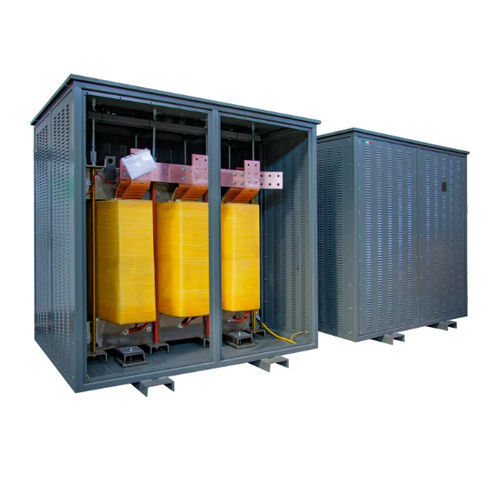

Isolationstransformator DYN11 K4 CU IP21

trockenfür den InneneinsatzIEC

Übersicht
Niederspannungs-Isoliertransformator für industrielle Inneninstallationen. Ausgelegt für 400/400 V Systeme mit Dyn11 Vektorgruppe und Kupferwicklungen (CU). Geeignet für Lasten mit K‑Faktor 4.

Technische Daten (Kurzfassung)
Frequenz: 50 Hz
K Faktor: 4
Eingangsspannung: 400 V
Ausgangsspannung: 400 V
Primärwicklung Verbindung: Dreieck (Δ)
Sekundärwicklung Verbindung: Stern + N (Y)
Vektorgruppe: Dyn11
Kernmaterial: M270 magnetischer Stahl
Wicklungsmaterial: Kupfer
Elektrostatischer Schutz: Zwischen Primär- und Sekundärwicklung, geerdet
Max. Umgebungstemperatur: 40 °C
Isolationsklasse: H
Isolationsniveau: 3
Thermische Klasse: H
Temperaturerhöhung: 125 °C
Max. Höhe: 1000 m
Umwelt - Klima - Brandklasse: E1 - C1 - F0
Installation: Innenaufstellung
Schutzart: IP21
Normen: EN 60076 / IEC 61558 (falls anwendbar)

Varianten (Artikelnummer / Leistung (kVA) / Anlaufstrom / Leerlaufverluste / Lastverluste / Vcc %)
DYN11 K4 CU IP21 10 / 10 / 32 / 150 / 430 / 3.5
DYN11 K4 CU IP21 12 / 12 / 32 / 170 / 530 / 3.5
DYN11 K4 CU IP21 15 / 15 / 32 / 180 / 660 / 3.5
DYN11 K4 CU IP21 20 / 20 / 30 / 210 / 720 / 3.5
DYN11 K4 CU IP21 25 / 25 / 30 / 240 / 860 / 3.5
DYN11 K4 CU IP21 30 / 30 / 25 / 270 / 1000 / 3.5
DYN11 K4 CU IP21 40 / 40 / 20 / 340 / 1060 / 4
DYN11 K4 CU IP21 50 / 50 / 18 / 400 / 1190 / 4
DYN11 K4 CU IP21 63 / 63 / 17 / 460 / 1350 / 4
DYN11 K4 CU IP21 80 / 80 / 15 / 530 / 1560 / 4
DYN11 K4 CU IP21 90 / 90 / 15 / 570 / 1680 / 4
DYN11 K4 CU IP21 100 / 100 / 14 / 610 / 1800 / 4
DYN11 K4 CU IP21 110 / 110 / 13 / 650 / 1930 / 4
DYN11 K4 CU IP21 125 / 125 / 13 / 700 / 2110 / 4
DYN11 K4 CU IP21 140 / 140 / 12 / 750 / 2290 / 4
DYN11 K4 CU IP21 160 / 160 / 12 / 820 / 2530 / 4
DYN11 K4 CU IP21 180 / 180 / 11 / 880 / 2770 / 4
DYN11 K4 CU IP21 200 / 200 / 11 / 940 / 3000 / 4
DYN11 K4 CU IP21 225 / 225 / 10 / 1010 / 3290 / 4
DYN11 K4 CU IP21 250 / 250 / 10 / 1080 / 3580 / 4
DYN11 K4 CU IP21 280 / 280 / 9 / 1160 / 3930 / 4
DYN11 K4 CU IP21 315 / 315 / 9 / 1250 / 4320 / 4
DYN11 K4 CU IP21 350 / 350 / 8 / 1340 / 4710 / 4
DYN11 K4 CU IP21 400 / 400 / 8 / 1460 / 5260 / 4
DYN11 K4 CU IP21 450 / 450 / 8 / 1570 / 5800 / 4
DYN11 K4 CU IP21 500 / 500 / 7 / 1670 / 6320 / 4
DYN11 K4 CU IP21 630 / 630 / 7 / 1930 / 7630 / 4
DYN11 K4 CU IP21 800 / 800 / 6 / 2250 / 9230 / 4
DYN11 K4 CU IP21 1000 / 1000 / 6 / 2580 / 10940 / 4.5

Eigenschaften / technische Daten

• Frequenz: 50 Hz
• K Faktor: 4
• Eingangsspannung: 400 V
• Ausgangsspannung: 400 V
• Primärverbindung: Dreieck (Δ)
• Sekundärverbindung: Stern + N (Y)
• Vektorgruppe: Dyn11
• Kernmaterial: M270 magnetischer Stahl
• Wicklungsmaterial: Kupfer
• Elektrostatisches Schirm: Zwischen Primär- und Sekundärwicklung, geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolationsklasse: H
• Isolationsniveau: 3
• Thermische Klasse: H
• Temperaturerhöhung: 125 °C
• Max. Höhe: 1000 m
• Umwelt - Klima - Brandklasse: E1 - C1 - F0
• Installation: Innenaufstellung
• Schutzart: IP21
• Referenznormen: EN 60076 / IEC 61558 (falls anwendbar)
