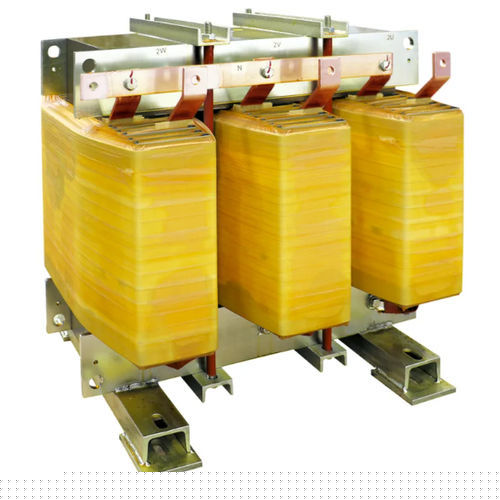

Isolationstransformator DZN0 K20 CU IP00

trockenfür den InneneinsatzIEC

Beschreibung
Niederspannungs-Trenntransformatoren für Inneninstallationen mit Primäranschluss Dreieck und Sekundäranschluss Zigzag. Geeignet zur Reduzierung von Oberschwingungen und zur sicheren Trennung von Stromkreisen.

Technische Daten
Frequenz: 50 Hz
K-Faktor: 20
Eingangsspannung: 400 V
Ausgangsspannung: 400 V
Primärwicklungs-Anschluss: Dreieck
Sekundärwicklungs-Anschluss: Zigzag
Vektorgruppe: Dzn0
Kernmaterial: M270 magnetischer Stahl
Wicklungsmaterial: Kupfer
Elektrostatischer Schirm: Zwischen Primär- und Sekundärwicklung, geerdet
Max. Umgebungstemperatur (°C): 40
Isolationsklasse: H
Isolationsniveau: 3
Thermische Klasse: H
Temperaturanstieg (°C): 125
Max. Höhe (m): 1000
Umwelt - Klima - Brandklasse: E1 - C1 - F0
Installation: Innen
Schutzgrad: IP00
Referenznormen: EN 60076 / IEC 61558 (falls zutreffend)

Varianten (Teilenummer | Leistung [kVA] | Einschaltstrom | Leerlaufverluste | Lastverluste | Vcc %)
DZN0 K20 CU IP00 7 | 7 | 46 | 160 | 230 | 3.5
DZN0 K20 CU IP00 9 | 9 | 46 | 180 | 290 | 3.5
DZN0 K20 CU IP00 10 | 10 | 46 | 190 | 360 | 3.5
DZN0 K20 CU IP00 14 | 14 | 46 | 225 | 390 | 3.5
DZN0 K20 CU IP00 18 | 18 | 46 | 260 | 470 | 3.5
DZN0 K20 CU IP00 22 | 22 | 37 | 290 | 550 | 3.5
DZN0 K20 CU IP00 28 | 28 | 29 | 330 | 570 | 4
DZN0 K20 CU IP00 36 | 36 | 27 | 360 | 650 | 4
DZN0 K20 CU IP00 45 | 45 | 22 | 410 | 760 | 4
DZN0 K20 CU IP00 58 | 58 | 21 | 470 | 890 | 4
DZN0 K20 CU IP00 63 | 63 | 20 | 510 | 970 | 4
DZN0 K20 CU IP00 70 | 70 | 18 | 540 | 1060 | 4
DZN0 K20 CU IP00 80 | 80 | 17 | 580 | 1130 | 4
DZN0 K20 CU IP00 90 | 90 | 17 | 630 | 1260 | 4
DZN0 K20 CU IP00 100 | 100 | 15 | 680 | 1370 | 4
DZN0 K20 CU IP00 110 | 110 | 14 | 740 | 1530 | 4
DZN0 K20 CU IP00 125 | 125 | 14 | 810 | 1680 | 4
DZN0 K20 CU IP00 140 | 140 | 13 | 870 | 1840 | 4
DZN0 K20 CU IP00 160 | 160 | 13 | 940 | 2030 | 4
DZN0 K20 CU IP00 180 | 180 | 11 | 1020 | 2220 | 4
DZN0 K20 CU IP00 200 | 200 | 11 | 1100 | 2450 | 4
DZN0 K20 CU IP00 225 | 225 | 10 | 1200 | 2710 | 4
DZN0 K20 CU IP00 250 | 250 | 10 | 1290 | 2960 | 4
DZN0 K20 CU IP00 280 | 280 | 8 | 1410 | 3320 | 4
DZN0 K20 CU IP00 315 | 315 | 8 | 1520 | 3680 | 4
DZN0 K20 CU IP00 350 | 350 | 8 | 1620 | 4020 | 4
DZN0 K20 CU IP00 450 | 450 | 7 | 1840 | 4880 | 4

Eigenschaften / technische Spezifikationen

• Frequenz: 50 Hz
• K-Faktor: 20
• Eingangs- / Ausgangsspannung: 400 V
• Primärwicklungs-Anschluss: Dreieck
• Sekundärwicklungs-Anschluss: Zigzag
• Vektorgruppe: Dzn0
• Kernmaterial: M270 magnetischer Stahl
• Wicklungsmaterial: Kupfer
• Elektrostatischer Schirm: zwischen Primär und Sekundär geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolationsklasse / Thermische Klasse: H
• Isolationsniveau: 3
• Temperaturanstieg: 125 °C
• Max. Höhe: 1000 m
• Umwelt - Klima - Brandklasse: E1 - C1 - F0
• Installation: Innen
• Schutzgrad: IP00
• Referenznormen: EN 60076 / IEC 61558 (falls zutreffend)
