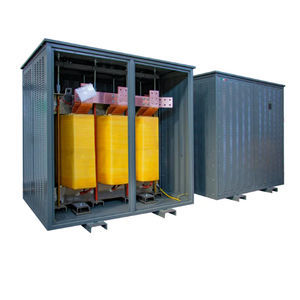

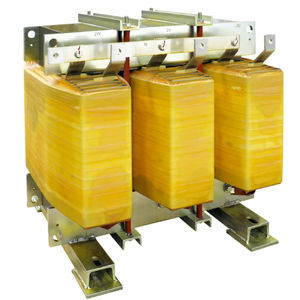

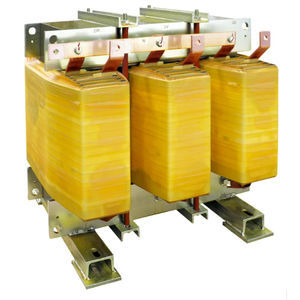

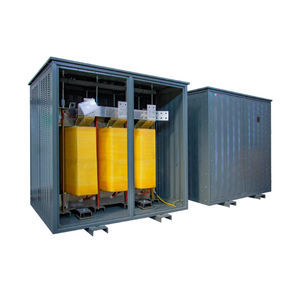

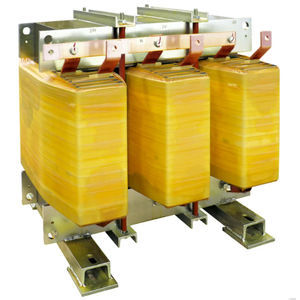

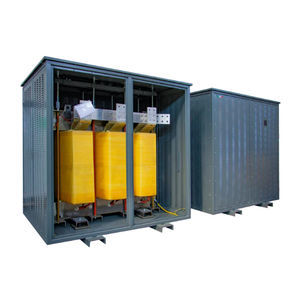

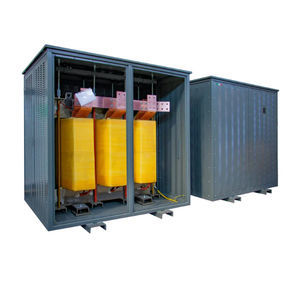

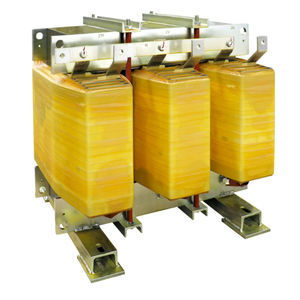

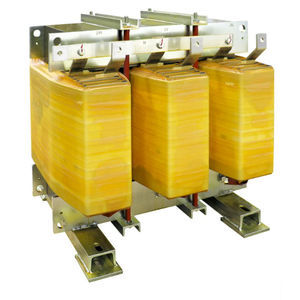

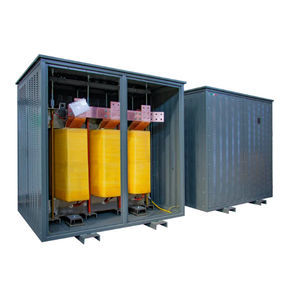

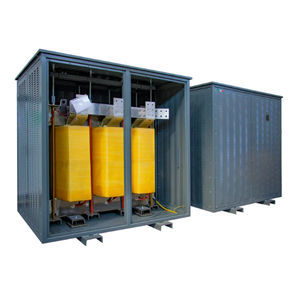

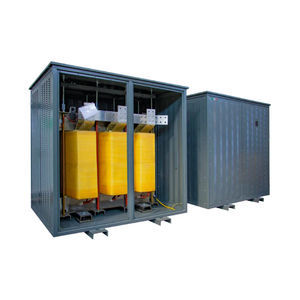

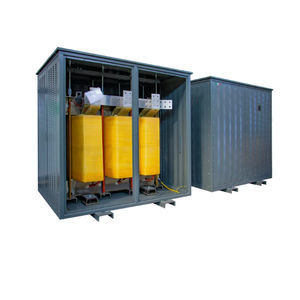

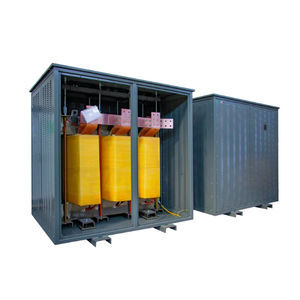

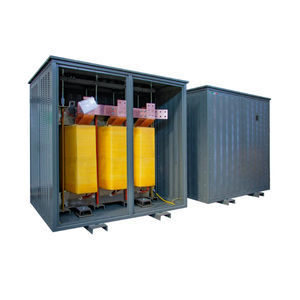

Isolationstransformator DYN11 K4 CU IP00

trockenfür den InneneinsatzIEC

Übersicht

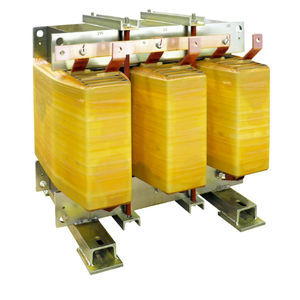

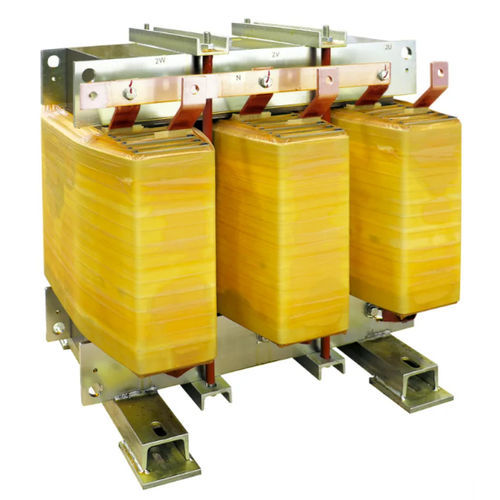

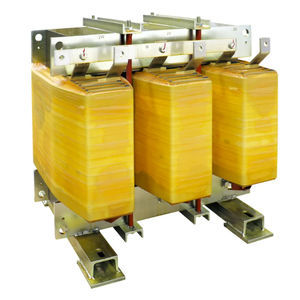

Ortea Next DYN11 K4 CU IP00 ist ein Niederspannungs-Isoliertransformator für Innenaufstellung, der galvanische Trennung zwischen Primär- und Sekundärkreis bietet und für nichtlineare Lasten (K-Faktor 4) geeignet ist.

Hauptmerkmale

• Typ: Niederspannungs-Isoliertransformator
• K-Faktor: 4 (für nichtlineare Lasten)
• Vektorgruppe: Dyn11
• Wicklungsmaterial: Kupfer
• Kernmaterial: M270 magnetischer Stahl
• Elektrostatischer Schirm: Zwischen Primär und Sekundär, geerdet
• Schutzart: IP00 (offen)

Anwendungen

• Trennung von Versorgungsnetzen in Industrie- und Gewerbeanlagen
• Verbesserung der Stromqualität für empfindliche elektronische Geräte
• Verwendung in Verteilerschränken, Leitständen und Maschinenversorgungen

Technische Daten

• Frequenz: 50 Hz
• Eingangsspannung: 400 V
• Ausgangsspannung: 400 V
• Anschluss Primärwicklung: Dreieck
• Anschluss Sekundärwicklung: Stern + N
• Vektorgruppe: Dyn11
• Kernmaterial: M270 magnetischer Stahl
• Wicklungsmaterial: Kupfer
• Elektrostatischer Schirm: Zwischen Primär & Sekundär, geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolationsklasse: H
• Isolationsniveau: 3
• Thermische Klasse: H
• Temperaturanstieg: 125 °C
• Max. Höhe: 1000 m
• Umwelt - Klima - Brandklasse: E1 - C1 - F0
• Installation: Innen
• Schutzart: IP00
• Referenznormen: EN 60076 / IEC 61558 (falls zutreffend)

Varianten (Teilenummer - Leistung kVA - Einschaltstrom A - Leerlaufverluste W - Lastverluste W - Vcc %)
DYN11 K4 CU IP00 10 - 10 - 32 - 150 - 430 - 3.5
DYN11 K4 CU IP00 12 - 12 - 32 - 170 - 530 - 3.5
DYN11 K4 CU IP00 15 - 15 - 32 - 180 - 660 - 3.5
DYN11 K4 CU IP00 20 - 20 - 30 - 210 - 720 - 3.5
DYN11 K4 CU IP00 25 - 25 - 30 - 240 - 860 - 3.5
DYN11 K4 CU IP00 30 - 30 - 25 - 270 - 1000 - 3.5
DYN11 K4 CU IP00 40 - 40 - 20 - 340 - 1060 - 4
DYN11 K4 CU IP00 50 - 50 - 18 - 400 - 1190 - 4
DYN11 K4 CU IP00 63 - 63 - 17 - 460 - 1350 - 4
DYN11 K4 CU IP00 80 - 80 - 15 - 530 - 1560 - 4
DYN11 K4 CU IP00 90 - 90 - 15 - 570 - 1680 - 4
DYN11 K4 CU IP00 100 - 100 - 14 - 610 - 1800 - 4
DYN11 K4 CU IP00 110 - 110 - 13 - 650 - 1930 - 4
DYN11 K4 CU IP00 125 - 125 - 13 - 700 - 2110 - 4
DYN11 K4 CU IP00 140 - 140 - 12 - 750 - 2290 - 4
DYN11 K4 CU IP00 160 - 160 - 12 - 820 - 2530 - 4
DYN11 K4 CU IP00 180 - 180 - 11 - 880 - 2770 - 4
DYN11 K4 CU IP00 200 - 200 - 11 - 940 - 3000 - 4
DYN11 K4 CU IP00 225 - 225 - 10 - 1010 - 3290 - 4
DYN11 K4 CU IP00 250 - 250 - 10 - 1080 - 3580 - 4
DYN11 K4 CU IP00 280 - 280 - 9 - 1160 - 3930 - 4
DYN11 K4 CU IP00 315 - 315 - 9 - 1250 - 4320 - 4
DYN11 K4 CU IP00 350 - 350 - 8 - 1340 - 4710 - 4
DYN11 K4 CU IP00 400 - 400 - 8 - 1460 - 5260 - 4
DYN11 K4 CU IP00 450 - 450 - 8 - 1570 - 5800 - 4
DYN11 K4 CU IP00 500 - 500 - 7 - 1670 - 6320 - 4
DYN11 K4 CU IP00 630 - 630 - 7 - 1930 - 7630 - 4
DYN11 K4 CU IP00 800 - 800 - 6 - 2250 - 9230 - 4
DYN11 K4 CU IP00 1000 - 1000 - 6 - 2580 - 10940 - 4.5

Installation & Normen
Für Innenaufstellung konzipiert. Der elektrostatische Schirm muss geerdet werden. Siehe EN 60076 / IEC 61558 und lokale Vorschriften für Montage, Belüftung und Abstände.
