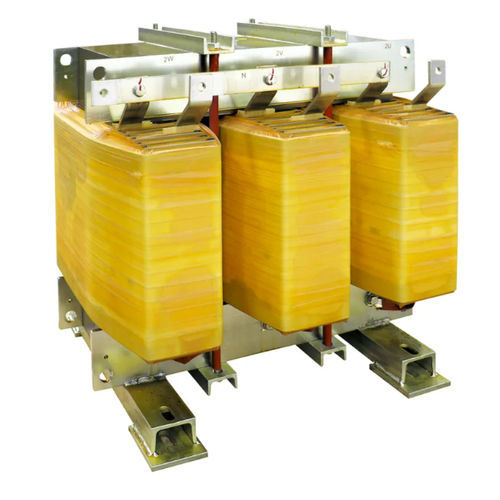

Isolationstransformator DYN11 K13 AL IP00

trockenfür den InneneinsatzIEC

Übersicht
Niederspannungs-Isoliertransformatoren zur Trennung und zum Schutz von Niederspannungsversorgungsnetzen. Ausgelegt für nichtlineare Lasten mit K-Faktor 13; Aluminiumwicklungen und Kern aus M270-Feinsiliziumstahl. Für Innenaufstellung, elektro-statischer Schirm zwischen Primär- und Sekundärwicklung geerdet. Referenznormen: EN 60076 / IEC 61558 (falls anwendbar).

Technische Daten

• Frequenz: 50 Hz
• K-Faktor: 13
• Eingangsspannung: 400 V
• Ausgangsspannung: 400 V
• Primärwicklungsanschluss: Dreieck
• Sekundärwicklungsanschluss: Stern + N
• Vektorgruppe: Dyn11
• Kernmaterial: M270 magnetischer Stahl
• Wicklungsmaterial: Aluminium
• Elektrostatischer Schirm: zwischen Primär & Sekundär, geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolationsklasse: H
• Isolationsniveau: 3
• Thermische Klasse: H
• Temperaturanstieg: 125 °C
• Max. Höhe: 1000 m
• Umwelt-/Klima-/Brandschutzklasse: E1 - C1 - F0
• Installation: Innen
• Schutzart: IP00

Verfügbare Varianten (Tabelle)
Artikelnummer | Leistung (kVA) | Einschaltstrom (A) | Leerlaufverluste (W) | Lastverluste (W) | Vcc %
DYN11 K13 AL IP00 30 | 30 | 24 | 350 | 850 | 4
DYN11 K13 AL IP00 40 | 40 | 15 | 410 | 1000 | 4
DYN11 K13 AL IP00 50 | 50 | 15 | 450 | 1080 | 4
DYN11 K13 AL IP00 63 | 63 | 15 | 630 | 1150 | 4
DYN11 K13 AL IP00 70 | 70 | 15 | 680 | 1210 | 4
DYN11 K13 AL IP00 80 | 80 | 15 | 740 | 1320 | 4
DYN11 K13 AL IP00 90 | 90 | 13 | 780 | 1380 | 4
DYN11 K13 AL IP00 100 | 100 | 13 | 870 | 1520 | 4
DYN11 K13 AL IP00 110 | 110 | 13 | 920 | 1640 | 4
DYN11 K13 AL IP00 125 | 125 | 13 | 960 | 1880 | 4
DYN11 K13 AL IP00 140 | 140 | 12 | 1100 | 1980 | 4
DYN11 K13 AL IP00 160 | 160 | 11 | 1200 | 2120 | 4
DYN11 K13 AL IP00 180 | 180 | 11 | 1290 | 2280 | 4
DYN11 K13 AL IP00 200 | 200 | 10 | 1430 | 2420 | 4
DYN11 K13 AL IP00 225 | 225 | 10 | 1470 | 2620 | 4
DYN11 K13 AL IP00 250 | 250 | 10 | 1620 | 2850 | 4
DYN11 K13 AL IP00 280 | 280 | 10 | 1730 | 3180 | 4
DYN11 K13 AL IP00 315 | 315 | 9 | 1890 | 3600 | 4
DYN11 K13 AL IP00 350 | 350 | 9 | 2100 | 4100 | 4
DYN11 K13 AL IP00 400 | 400 | 9 | 2250 | 4530 | 4
DYN11 K13 AL IP00 500 | 500 | 8 | 2780 | 5250 | 4
DYN11 K13 AL IP00 630 | 630 | 7 | 3000 | 6180 | 4
DYN11 K13 AL IP00 800 | 800 | 6 | 4050 | 7180 | 4.5
DYN11 K13 AL IP00 1000 | 1000 | 6 | 4950 | 8450 | 4.5
DYN11 K13 AL IP00 1250 | 1250 | 5 | 6200 | 10400 | 5
DYN11 K13 AL IP00 1600 | 1600 | 5 | 7600 | 12250 | 5

Eigenschaften / technische Spezifikationen

• Frequenz: 50 Hz
• K-Faktor: 13
• Primär-/Sekundärspannung: 400 / 400 V
• Anschlüsse: Primär Dreieck, Sekundär Stern + N
• Vektorgruppe: Dyn11
• Kern: M270 magnetischer Stahl
• Wicklungen: Aluminium
• Elektrostatischer Schirm: zwischen Primär und Sekundär, geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolationsklasse: H
• Isolationsniveau: 3
• Thermische Klasse: H
• Zulässiger Temperaturanstieg: 125 °C
• Max. Installationshöhe: 1000 m
• Umweltklasse: E1 - C1 - F0
• Installation: Innen
• Schutzart: IP00
• Normen: EN 60076 / IEC 61558 (falls anwendbar)
