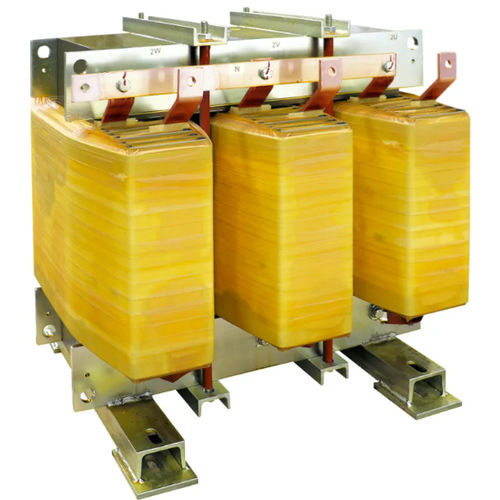

Isolationstransformator DYN11 K20 CU IP00

trockenfür den InneneinsatzIEC

Übersicht
Niederspannungs-Isoliertransformator zur elektrischen Trennung und Reduzierung von Oberschwingungsströmen in industriellen Niederspannungsnetzen.

Technische Daten (Kurz)
Frequenz: 50 Hz
K-Faktor: 20
Eingangsspannung: 400 V
Ausgangsspannung: 400 V
Anschluss Primärwicklung: Dreieck
Anschluss Sekundärwicklung: Stern + N
Vektorgruppe: Dyn11
Kernmaterial: M270 magnetischer Stahl
Wicklungsmaterial: Kupfer
Elektrostatischer Schutz: Zwischen Primär- und Sekundärwicklung, geerdet
Max. Umgebungstemperatur: 40 °C
Isolationsklasse: H
Isolationsniveau: 3
Thermische Klasse: H
Temperaturanstieg: 125 K
Max. Höhe: 1000 m
Umwelt-/Klima-/Brandklasse: E1 - C1 - F0
Installation: Innen
Schutzart: IP00
Normen: EN 60076 / IEC 61558 (falls zutreffend)

Produktvarianten
DYN11 K20 CU IP00 7 | 7 kVA | Einschaltstrom: 45 A | Leerlaufverluste: 150 W | Lastverluste: 220 W | Vcc %: 3.5
DYN11 K20 CU IP00 9 | 9 kVA | Einschaltstrom: 45 A | Leerlaufverluste: 170 W | Lastverluste: 270 W | Vcc %: 3.5
DYN11 K20 CU IP00 10 | 10 kVA | Einschaltstrom: 45 A | Leerlaufverluste: 180 W | Lastverluste: 340 W | Vcc %: 3.5
DYN11 K20 CU IP00 14 | 14 kVA | Einschaltstrom: 42 A | Leerlaufverluste: 210 W | Lastverluste: 370 W | Vcc %: 3.5
DYN11 K20 CU IP00 18 | 18 kVA | Einschaltstrom: 42 A | Leerlaufverluste: 240 W | Lastverluste: 440 W | Vcc %: 3.5
DYN11 K20 CU IP00 22 | 22 kVA | Einschaltstrom: 35 A | Leerlaufverluste: 270 W | Lastverluste: 510 W | Vcc %: 3.5
DYN11 K20 CU IP00 28 | 28 kVA | Einschaltstrom: 28 A | Leerlaufverluste: 340 W | Lastverluste: 540 W | Vcc %: 4
DYN11 K20 CU IP00 36 | 36 kVA | Einschaltstrom: 26 A | Leerlaufverluste: 400 W | Lastverluste: 610 W | Vcc %: 4
DYN11 K20 CU IP00 45 | 45 kVA | Einschaltstrom: 23 A | Leerlaufverluste: 460 W | Lastverluste: 690 W | Vcc %: 4
DYN11 K20 CU IP00 58 | 58 kVA | Einschaltstrom: 21 A | Leerlaufverluste: 530 W | Lastverluste: 800 W | Vcc %: 4
DYN11 K20 CU IP00 63 | 63 kVA | Einschaltstrom: 20 A | Leerlaufverluste: 570 W | Lastverluste: 860 W | Vcc %: 4
DYN11 K20 CU IP00 70 | 70 kVA | Einschaltstrom: 19 A | Leerlaufverluste: 610 W | Lastverluste: 920 W | Vcc %: 4
DYN11 K20 CU IP00 80 | 80 kVA | Einschaltstrom: 19 A | Leerlaufverluste: 650 W | Lastverluste: 980 W | Vcc %: 4
DYN11 K20 CU IP00 90 | 90 kVA | Einschaltstrom: 18 A | Leerlaufverluste: 700 W | Lastverluste: 1080 W | Vcc %: 4
DYN11 K20 CU IP00 100 | 100 kVA | Einschaltstrom: 17 A | Leerlaufverluste: 750 W | Lastverluste: 1170 W | Vcc %: 4
DYN11 K20 CU IP00 110 | 110 kVA | Einschaltstrom: 16 A | Leerlaufverluste: 820 W | Lastverluste: 1290 W | Vcc %: 4
DYN11 K20 CU IP00 125 | 125 kVA | Einschaltstrom: 15 A | Leerlaufverluste: 880 W | Lastverluste: 1410 W | Vcc %: 4
DYN11 K20 CU IP00 140 | 140 kVA | Einschaltstrom: 15 A | Leerlaufverluste: 940 W | Lastverluste: 1530 W | Vcc %: 4
DYN11 K20 CU IP00 160 | 160 kVA | Einschaltstrom: 14 A | Leerlaufverluste: 1010 W | Lastverluste: 1680 W | Vcc %: 4
DYN11 K20 CU IP00 180 | 180 kVA | Einschaltstrom: 13 A | Leerlaufverluste: 1080 W | Lastverluste: 1830 W | Vcc %: 4
DYN11 K20 CU IP00 200 | 200 kVA | Einschaltstrom: 13 A | Leerlaufverluste: 1160 W | Lastverluste: 2010 W | Vcc %: 4
DYN11 K20 CU IP00 225 | 225 kVA | Einschaltstrom: 12 A | Leerlaufverluste: 1250 W | Lastverluste: 2200 W | Vcc %: 4
DYN11 K20 CU IP00 250 | 250 kVA | Einschaltstrom: 12 A | Leerlaufverluste: 1340 W | Lastverluste: 2400 W | Vcc %: 4
DYN11 K20 CU IP00 280 | 280 kVA | Einschaltstrom: 11 A | Leerlaufverluste: 1460 W | Lastverluste: 2680 W | Vcc %: 4
DYN11 K20 CU IP00 315 | 315 kVA | Einschaltstrom: 11 A | Leerlaufverluste: 1570 W | Lastverluste: 2960 W | Vcc %: 4
DYN11 K20 CU IP00 350 | 350 kVA | Einschaltstrom: 10 A | Leerlaufverluste: 1670 W | Lastverluste: 3220 W | Vcc %: 4
DYN11 K20 CU IP00 450 | 450 kVA | Einschaltstrom: 9 A | Leerlaufverluste: 1930 W | Lastverluste: 3890 W | Vcc %: 4
DYN11 K20 CU IP00 580 | 580 kVA | Einschaltstrom: 9 A | Leerlaufverluste: 2250 W | Lastverluste: 4710 W | Vcc %: 4
DYN11 K20 CU IP00 720 | 720 kVA | Einschaltstrom: 8 A | Leerlaufverluste: 2580 W | Lastverluste: 5580 W | Vcc %: 4.5

Technische Merkmale

• Frequenz: 50 Hz
• K-Faktor: 20
• Eingangsspannung: 400 V
• Ausgangsspannung: 400 V
• Anschluss Primär: Dreieck
• Anschluss Sekundär: Stern + N
• Vektorgruppe: Dyn11
• Kernmaterial: M270 magnetischer Stahl
• Wicklungsmaterial: Kupfer
• Elektrostatischer Schutz: Zwischen Primär und Sekundär geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolationsklasse: H
• Isolationsniveau: 3
• Thermische Klasse: H
• Temperaturanstieg: 125 K
• Max. Höhe: 1000 m
• Umwelt-/Klima-/Brandklasse: E1 - C1 - F0
• Installation: Innen
• Schutzart: IP00
• Normen: EN 60076 / IEC 61558 (falls zutreffend)
