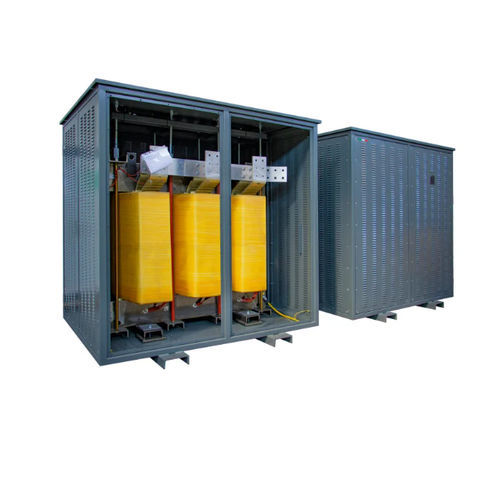

Isolationstransformator DZN0 K13 AL IP21

trockenfür den InneneinsatzIEC

Übersicht
Niederspannungs-Isoliertransformator für industrielle Anwendungen. Nennspannung 400/400 V, K‑Faktor 13, Primärwicklung Dreieck — Sekundärwicklung Zig‑zag, Aluminiumwicklungen, elektrostatischer Schirm zwischen Primär- und Sekundärseite. Manufactured by Ortea Next. Geeignet für Innenaufstellung, Schutzart IP21.

Technische Daten
Frequenz | K‑Faktor | Eingangs­spannung | Ausgangs­spannung | Primär­anschluss | Sekundär­anschluss | Vektorgruppe | Kernmaterial | Wicklungsmaterial | Elektrostatischer Schirm | Max. Umgebungstemp. | Isolierklasse | Isolationsstufe | Thermische Klasse | Temperaturerhöhung | Max. Höhe | Umwelt‑Klima‑Brandschutzklasse | Montage | Schutzart | Normen
50 Hz | 13 | 400 V | 400 V | Dreieck | Zig-zag | Dzn0 | M270 magnetischer Stahl | Aluminium | Zwischen Primär & Sekundär, geerdet | 40 °C | H | 3 | H | 125 °C | 1000 m | E1 - C1 - F0 | Innen | IP21 | EN 60076 / IEC 61558 (falls zutreffend)

Verfügbare Varianten
Artikelnummer | Leistung (kVA) | Einschaltstrom (A) | Leerlaufverluste (W) | Lastverluste (W) | Vcc %
DZN0 K13 AL IP21 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP21 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP21 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP21 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP21 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP21 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP21 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP21 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP21 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP21 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP21 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP21 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP21 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP21 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP21 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP21 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP21 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP21 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP21 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP21 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP21 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP21 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP21 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP21 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP21 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP21 1600 | 1600 | 5 | 8100 | 13100 | 5

Merkmale / technische Spezifikationen

• Frequenz: 50 Hz
• K‑Faktor: 13
• Eingangs-/Ausgangsspannung: 400 V / 400 V
• Anschlüsse: Primär Dreieck, Sekundär Zig-zag
• Vektorgruppe: Dzn0
• Kern: M270 magnetischer Stahl
• Wicklung: Aluminium
• Elektrostatischer Schirm: zwischen Primär und Sekundär, geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolierklasse: H
• Isolationsstufe: 3
• Thermische Klasse: H
• Temperaturerhöhung: 125 °C
• Max. Höhe: 1000 m
• Umwelt‑Klima‑Brandschutzklasse: E1 - C1 - F0
• Montage: Innen
• Schutzart: IP21
• Normen: EN 60076 / IEC 61558 (falls zutreffend)
