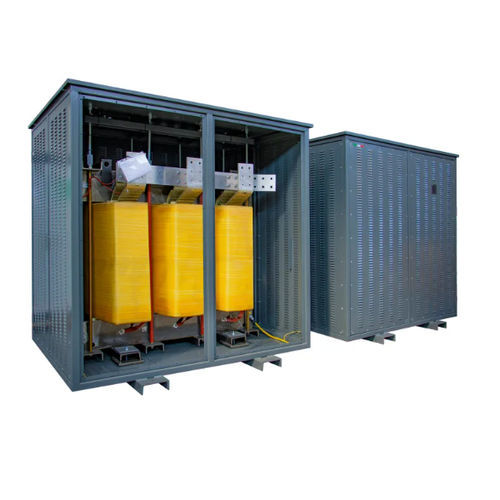

Isolationstransformator DZN0 K4 AL IP21

trockenfür den InneneinsatzIEC

Übersicht

Niederspannungs-Isoliertransformator DZN0 K4 AL IP21 für Innenaufstellung. Vektorgruppe Dzn0, K-Faktor 4 für nichtlineare Lasten; Aluminiumwicklungen und eine elektrostatische Abschirmung zwischen Primär- und Sekundärwicklung, geerdet. Schutzart IP21.

Anwendungen

• Industrielle Energieverteilung und Werkzeugmaschinen
• Versorgung empfindlicher Elektronik und Steuerungen
• Reduzierung harmonischer Effekte bei nichtlinearen Lasten (K4)

Wesentliche technische Daten

Frequenz: 50 Hz; Eingangs-/Ausgangsspannung: 400/400 V; Primäranschluss: Dreieck; Sekundäranschluss: Zick‑Zack (Zig-zag); Kern: M270 Magnetstahl; Wicklung: Aluminium; Elektrostatische Abschirmung: zwischen Primär und Sekundär, geerdet; Max. Umgebungstemperatur: 40 °C; Isolations-/Thermalklasse: H; Isolationsniveau: 3; Temperaturanstieg: 125 °C; Max. Höhe: 1000 m; Umwelt‑/Klima‑/Brandklasse: E1 - C1 - F0; Montage: Innenaufstellung; Schutzart: IP21; Normen: EN 60076 / IEC 61558 (falls zutreffend).

Verfügbare Varianten

DZN0 K4 AL IP21 40 | 40 kVA | Einschaltstrom 19 A | Leerlaufverluste 375 W | Lastverluste 1340 W | Vcc 4%
DZN0 K4 AL IP21 50 | 50 kVA | Einschaltstrom 13 A | Leerlaufverluste 440 W | Lastverluste 1580 W | Vcc 4%
DZN0 K4 AL IP21 63 | 63 kVA | Einschaltstrom 13 A | Leerlaufverluste 480 W | Lastverluste 1660 W | Vcc 4%
DZN0 K4 AL IP21 80 | 80 kVA | Einschaltstrom 13 A | Leerlaufverluste 670 W | Lastverluste 1820 W | Vcc 4%
DZN0 K4 AL IP21 90 | 90 kVA | Einschaltstrom 13 A | Leerlaufverluste 730 W | Lastverluste 1920 W | Vcc 4%
DZN0 K4 AL IP21 100 | 100 kVA | Einschaltstrom 13 A | Leerlaufverluste 790 W | Lastverluste 2030 W | Vcc 4%
DZN0 K4 AL IP21 110 | 110 kVA | Einschaltstrom 11 A | Leerlaufverluste 830 W | Lastverluste 2140 W | Vcc 4%
DZN0 K4 AL IP21 125 | 125 kVA | Einschaltstrom 11 A | Leerlaufverluste 930 W | Lastverluste 2400 W | Vcc 4%
DZN0 K4 AL IP21 140 | 140 kVA | Einschaltstrom 11 A | Leerlaufverluste 980 W | Lastverluste 2610 W | Vcc 4%
DZN0 K4 AL IP21 160 | 160 kVA | Einschaltstrom 11 A | Leerlaufverluste 1030 W | Lastverluste 2990 W | Vcc 4%
DZN0 K4 AL IP21 180 | 180 kVA | Einschaltstrom 10 A | Leerlaufverluste 1180 W | Lastverluste 3150 W | Vcc 4%
DZN0 K4 AL IP21 200 | 200 kVA | Einschaltstrom 10 A | Leerlaufverluste 1280 W | Lastverluste 3360 W | Vcc 4%
DZN0 K4 AL IP21 225 | 225 kVA | Einschaltstrom 10 A | Leerlaufverluste 1380 W | Lastverluste 3580 W | Vcc 4%
DZN0 K4 AL IP21 250 | 250 kVA | Einschaltstrom 9 A | Leerlaufverluste 1530 W | Lastverluste 3840 W | Vcc 4%
DZN0 K4 AL IP21 280 | 280 kVA | Einschaltstrom 9 A | Leerlaufverluste 1570 W | Lastverluste 4160 W | Vcc 4%
DZN0 K4 AL IP21 315 | 315 kVA | Einschaltstrom 9 A | Leerlaufverluste 1730 W | Lastverluste 4540 W | Vcc 4%
DZN0 K4 AL IP21 350 | 350 kVA | Einschaltstrom 9 A | Leerlaufverluste 1850 W | Lastverluste 4910 W | Vcc 4%
DZN0 K4 AL IP21 400 | 400 kVA | Einschaltstrom 8 A | Leerlaufverluste 2020 W | Lastverluste 5810 W | Vcc 4%
DZN0 K4 AL IP21 450 | 450 kVA | Einschaltstrom 8 A | Leerlaufverluste 2240 W | Lastverluste 6500 W | Vcc 4%
DZN0 K4 AL IP21 500 | 500 kVA | Einschaltstrom 8 A | Leerlaufverluste 2400 W | Lastverluste 7200 W | Vcc 4%
DZN0 K4 AL IP21 630 | 630 kVA | Einschaltstrom 6 A | Leerlaufverluste 2970 W | Lastverluste 8370 W | Vcc 4%
DZN0 K4 AL IP21 800 | 800 kVA | Einschaltstrom 5 A | Leerlaufverluste 3200 W | Lastverluste 9800 W | Vcc 4%
DZN0 K4 AL IP21 1000 | 1000 kVA | Einschaltstrom 5 A | Leerlaufverluste 4320 W | Lastverluste 11400 W | Vcc 4.5%
DZN0 K4 AL IP21 1250 | 1250 kVA | Einschaltstrom 5 A | Leerlaufverluste 5280 W | Lastverluste 13540 W | Vcc 4.5%
DZN0 K4 AL IP21 1600 | 1600 kVA | Einschaltstrom 4 A | Leerlaufverluste 6600 W | Lastverluste 16400 W | Vcc 5%
DZN0 K4 AL IP21 2000 | 2000 kVA | Einschaltstrom 4 A | Leerlaufverluste 8100 W | Lastverluste 19300 W | Vcc 5%

Technische Daten

• Frequenz: 50 Hz
• K-Faktor: 4
• Eingangs- / Ausgangsspannung: 400 V
• Primärwicklung Anschluss: Dreieck
• Sekundärwicklung Anschluss: Zick‑Zack
• Vektorgruppe: Dzn0
• Kernmaterial: M270 Magnetstahl
• Wicklungsmaterial: Aluminium
• Elektrostatische Abschirmung: Zwischen Primär & Sekundär, geerdet
• Max. Umgebungstemperatur: 40 °C
• Isolations- / Thermalklasse: H
• Isolationsniveau: 3
• Temperaturanstieg: 125 °C
• Max. Höhe: 1000 m
• Umwelt‑/Klima‑/Brandklasse: E1 - C1 - F0
• Montage: Innenaufstellung
• Schutzart: IP21
• Normen: EN 60076 / IEC 61558 (falls zutreffend)
