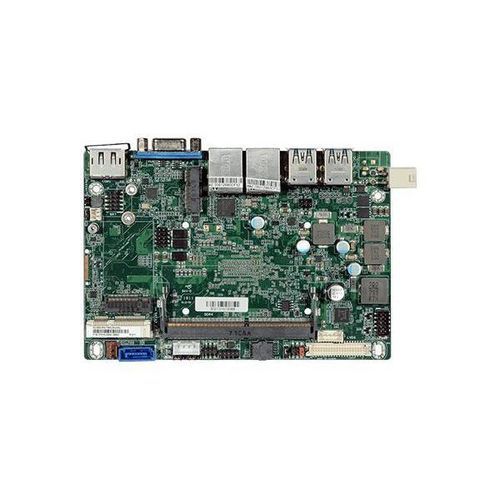

Single-Board-Computer / 3,5'' KU553

Intel® Celeron® Processor 3965UIntel® Core™ i7-7600UIntel® Core™ i3-7100U

Produktübersicht

• 7. Generation Intel® Core™ 3.5" SBC
• 1 DDR4 SODIMM bis zu 16GB
• Drei unabhängige Displays: VGA + LVDS + DP++
• Reiche E/A: 2 Intel GbE, 4 USB 3.0, 2 USB 2.0, 1 M.2

Merkmale

• COM ESD-Schutz: Air Gap ±15kv
• Breitbandspannung: 9~36V DC-in
• Lüfterloses Design
• 4K2K Display
• Dreifach unabhängige Anzeige

Zertifizierungen

• RoHS Zertifizierung
• CE Zertifizierung
• FCC Zertifizierung

Tags

• #IoT
• #Intel
• #Mini PCIe
• #Lüfterloses Design
• #4K2K Display
• #Windows
• #Linux
• #VGA
• #DP
• #DDR4
• #RoHS Zertifizierung
• #CE Zertifizierung
• #FCC Zertifizierung

Detaillierte Beschreibung

• DFI bietet ein 3,5" SBC-Motherboard, das mit Intel® Core™ Prozessoren der 7. Generation unterstützt wird und verschiedene Schnittstellen unterstützt, darunter 1 DDR4-Speicher, 1 x M.2, 1 Mini PCIe, 1 VGA, 1 LVDS, 1 DP++ und mehr für den Einsatz in verschiedenen Industrieanwendungen.

System Prozessor: Intel® Core™ Prozessoren der 7. Generation, BGA 1356 Intel® Core™ i7-7600U Prozessor, Dual Core, 4M Cache, 2,8GHz (3,9GHz), 15W Intel® Core™ i5-7300U Prozessor, Zweikernprozessor, 3M Cache, 2,6GHz (3,5GHz), 15W Intel® Core™ i3-7100U Prozessor, Zweikernprozessor, 3M Cache, 2,4GHz, 15W Intel® Celeron®-Prozessor 3965U, Zweikernprozessor, 2M Cache, 2,2GHz, 15W Speicher: Ein 260-pin SODIMM bis zu 16GB, Single Channel DDR4 1866/2133MHz BIOS: Insyde SPI 128Mbit Grafik Steuerung: Intel® HD-Grafik GT-Serie Merkmale: OpenGL 5.0, DirectX 12, OpenCL 2.1; HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9; HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9 Anzeige: 1 x VGA, 1 x LVDS/eDP, 1 x DP++ VGA: Auflösung bis zu 1920x1200 @ 60Hz LVDS: Zweikanal 48-bit, Auflösung bis zu 1920x1200 @ 60Hz DP++: Auflösung bis zu 4096x2304 @ 60Hz Dreifach-Anzeigen: VGA + LVDS + DP++ Erweiterung Schnittstellen: 1 x Full-size Mini PCIe (PCIe/USB2.0/USB3.1 Gen1 (Option)) mit SIM-Slot (Option), 1 x M.2 B Schlüssel 2242 (PCIe Gen3/USB2.0/SATA3.0), 1 x M.2 E Schlüssel 2230 (PCIe/USB2.0) Audio Audio Codec: Realtek ALC888S Ethernet Core™ Prozessoren: 1 x Intel® I210AT PCIe (10/100/1000Mbps) oder 1 x Intel® I210IT PCIe (10/100/1000Mbps), 1 x Intel® I219LM PCIe mit iAMT11.6 (10/100/1000Mbps) Celeron®-Prozessor: 1 x Intel® I210AT PCIe (10/100/1000Mbps) oder 1 x Intel® I210IT PCIe (10/100/1000Mbps), 1 x Intel® I219V PCIe mit iAMT11.6 (10/100/1000Mbps) Rückwärtige E/A Ethernet: 2 x GbE (RJ-45) USB: 4 x USB 3.0 Anzeige: 1 x VGA, 1 x DP++ Interne E/A Seriell: 1 x RS-232/422/485 (2,0mm Raster) USB: 2 x USB 2.0 (2.0mm Abstand) Anzeige: 1 x LVDS LCD-Panel-Anschluss, 1 x LCD/Inverter-Stromversorgung Audio: 1 x Audio (Line-out/Mic-in) SATA: 1 x SATA 3.0 (bis zu 6Gb/s), 1 x SATA-Stromversorgung DIO: 1 x 8-Bit-DIO SMBus: 1 x SMBus Watchdog-Timer Ausgang & Intervall: System Reset, per Software programmierbar von 1 bis 255 Sekunden Sicherheit TPM: fTPM 2.0 Stromversorgung Typ: Weitbereich 9~36VDC Anschluss: Rechtwinkliger Stecker (4-polig), DC-Buchse (auf Anfrage erhältlich), Vertikaler Stecker (4-polig) (auf Anfrage erhältlich) Verbrauch: Leerlauf: i7-7600U: 12V @ 0.43A (5.16W), Max: i7-7600U: 12V @ 3.16A (37.92W) RTC-Batterie: CR2032-Knopfzelle OS-Unterstützung Microsoft: Windows 10 IoT Enterprise 64-bit Linux: Linux Umgebung Temperatur: Betrieb: 0 bis 60°C (Opt. -20 bis 70°C), Lagerung: -40 bis 85°C Luftfeuchtigkeit: Betrieb: 5 bis 90% RH, Lagerung: 5 bis 90 % RH MTBF: 606.151 Stunden bei 25°C; 394.265 Stunden bei 45°C; 267.894 Stunden bei 60°C Mechanismus Abmessungen: 3.5" SBC Formfaktor, 146mm (5.75") x 102mm (4.02") Höhe: PCB: 1,6 mm, Oberseite: 16,3 mm, Unterseite: 4,0 mm Standards und Zertifizierungen Zertifizierungen: CE, FCC, RoHS Packungsliste 1 KU553-Board, 1 COM-Port-Kabel (Länge: 300mm) 332-753040-000G, 1 Serial-ATA-Datenkabel (Länge: 500mm) 332-553001-205G, 1 Serial-ATA-Stromkabel (Länge: 250mm) A81-004041-016G, 1 Kühlkörper A71-011080-010G (Höhe: 26mm) oder A71-011081-010G (Höhe: 31mm) Herkunftsland Taiwan Bestellinformationen KU553-BN-7600U: Lüfterlos, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (rechtwinklig), 0 bis 60°C KU553-BN-7300U: Lüfterlos, Intel® Core™ i5-7300U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (rechtwinklig), 0 bis 60°C KU553-BN-7100U: Lüfterlos, Intel® Core™ i3-7100U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (Rechter Winkel), 0 bis 60°C KU553-BN-3965U: Lüfterlos, Intel® Celeron® 3965U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (rechtwinklig), 0 bis 60°C KU553-DE-7600U: Lüfterlos, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (rechtwinklig), -20 bis 70°C Optionales Zubehör USB-Anschlusskabel (A81-001032-016G, Länge: 200mm), Netzteil (671-106012-000G, 60W, 12V), 4-poliges Kabel zu DC-Buchse (A81-004051-016G), Wärmeableiter (A71-011078-000G, Höhe: 11mm), Audiokabel (A81-022007-016G, Länge: 160mm) Merkmale / Technische Daten

• Formfaktor: 3.5" SBC
• Prozessor: 7th Gen Intel® Core™ (i7-7600U, i5-7300U, i3-7100U) oder Intel® Celeron® 3965U
• Speicher: 1 DDR4 SODIMM bis zu 16GB
• Display: VGA, LVDS/eDP, DP++ (bis zu 3 unabhängige Displays)
• Ethernet: 2 x GbE (RJ-45)
• USB: 4 x USB 3.0, 2 x USB 2.0
• Erweiterung: 1 x Mini PCIe, 2 x M.2
• Audio: Realtek ALC888S
• Stromversorgung: Weitbereich 9~36VDC
• Betriebstemperatur: 0 bis 60°C (optional -20 bis 70°C)
• Zertifizierungen: CE, FCC, RoHS
• Herkunftsland: Taiwan
