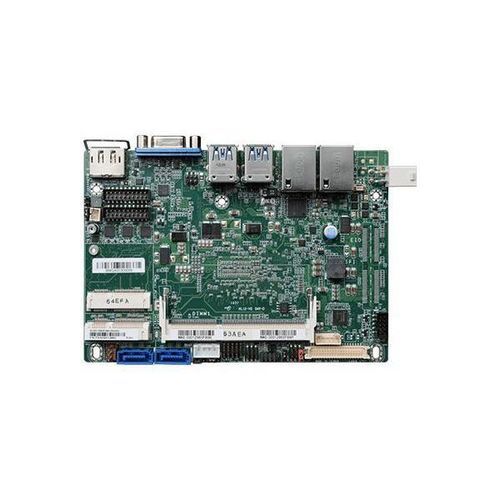

Produktübersicht- 7./6. Generation Intel® Core™ 3.5" SBC
- Wireless Kommunikation: Mini PCIe
- Reichhaltige I/O: 2 Intel GbE, 4 COM, 4 USB 3.1 Gen 1, 2 USB 2.0
- 1 DDR3L SODIMM bis zu 8GB
- Drei unabhängige Displays: VGA + LVDS + DP++
Merkmale- COM ESD-Schutz: Air Gap ±15kv
- Wide-temp: -40~85°C
- 4K2K Display
- DP
- DDR3L
Zertifizierungen- RoHS Zertifizierung
- CE Zertifizierung
- FCC Zertifizierung
System
Prozessor
intel® Core™ Prozessoren der 6. Generation, BGA 1356
Intel® Core™ i7-6600U Prozessor, Dual Core, 4M Cache, 2,6GHz (3,4GHz), 15W
Intel® Core™ i5-6300U Prozessor, Zweikernprozessor, 3M Cache, 2,4GHz (3,0GHz), 15W
Intel® Core™ i3-6100U Prozessor, Zweikernprozessor, 3M Cache, 2,3 GHz, 15 W
Intel® Celeron® Prozessor 3955U, Zweikernprozessor, 2M Cache, 2,0GHz, 15W
intel® Core™ Prozessoren der 7. Generation, BGA 1356
Intel® Core™ i7-7600U Prozessor, Dual Core, 4M Cache, 2,8GHz (3,9GHz), 15W
Intel® Core™ i5-7300U Prozessor, Zweikernprozessor, 3M Cache, 2,6GHz (3,5GHz), 15W
Intel® Core™ i3-7100U Prozessor, Zweikernprozessor, 3M Cache, 2,4GHz, 15W
Intel® Celeron®-Prozessor 3965U, Zweikernprozessor, 2M Cache, 2,2GHz, 15W
Speicher
Ein 204-Pin-SODIMM mit bis zu 8 GB
Einkanal-DDR3L 1600MHz
BIOS
Insyde SPI 128Mbit
Grafik
Steuerung
Intel® HD-Grafik GT-Serie
Merkmal
OpenGL 5.0, DirectX 12, OpenCL 2.1
HW-Dekodierung: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW-Kodierung: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Anzeige
1 x VGA
1 x LVDS
1 x DP++
VGA: Auflösung bis zu 1920x1200 @ 60Hz
LVDS: Zweikanal 48-bit, Auflösung bis zu 1920x1200 @ 60Hz
DP++: Auflösung bis zu 4096x2304 @ 60Hz
Dreifach-Displays
VGA + LVDS + DP++
Erweiterung
Schnittstelle
1 x Mini-PCIe in voller Größe (PCIe/USB/SATA, standardmäßig SATA)
1 x Mini-PCIe in halber Größe (PCIe/USB, standardmäßig PCIe)
1 x SIM (unterstützt von Half-Size Mini PCIe) (auf Anfrage erhältlich)
Audio
Audio-Codec
Realtek ALC888S-VD2-GR
Ethernet
Steuerung
1 x Intel® I210AT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe mit iAMT11.0 (10/100/1000Mbps) (nur Core i7/i5 unterstützt iAMT)
Rear I/O
Ethernet
2 x GbE (RJ-45)
USB
4 x USB 3.1 Gen 1
Anzeige
1 x VGA
1 x DP++
Interne E/A
Seriell
2 x RS-232/422/485 (2,0mm Abstand)
2 x RS-232 (2,0mm Raster)
USB
2 x USB 2.0 (2,0 mm Abstand)
Anzeige
1 x LVDS-LCD-Panel-Anschluss
1 x LCD/Inverter-Stromversorgung
Audio
1 x Audio (Line-out/Mic-in)
SATA
2 x SATA 3.0 (bis zu 6Gb/s)
1 x SATA-Stromversorgung
DIO
1 x 8-Bit-DIO
SMBus
1 x SMBus
Watchdog-Timer
Ausgang & Intervall
System-Reset, per Software programmierbar von 1 bis 255 Sekunden
Stromversorgung
Typ
Einfach 12V +/-10% DC
Anschluss
Rechtwinkliger Stecker (4-polig) DC-Buchse (auf Anfrage erhältlich)
Vertikaler Stecker (4-polig) (auf Anfrage erhältlich)
Verbrauch
Typisch: 6300U:12V @ 0,40A (4,80Watt)
Max.: 6300U:12V @ 2,08A (24,96Watt)
Batterie
CR2032-Knopfzelle
OS-Unterstützung
Microsoft
Windows 7 (/WES7) 32/64-Bit
Windows 8.1 (64-Bit)
Windows 10 IoT Enterprise 64-Bit
Linux
Debian 8 (mit VESA-Grafiktreiber)
CentOS 7 (mit VESA-Grafiktreiber)
Linux
Umgebung
Temperatur
Betrieb: 0 bis 60°C (Opt. -20 bis 70°C)
Lagerung: -40 bis 85°C
Luftfeuchtigkeit
Betrieb: 5 bis 90% RH
Lagerung: 5 bis 90 % RH
MTBF
SU551 : 430.978 Stunden bei 25°C; 253.129 Stunden bei 45°C; 157.798 Stunden bei 60°C
Mechanismus
Abmessungen
3.5" SBC Formfaktor
146mm (5.75") x 102mm (4.02")
Höhe
PCB: 1,6 mm
Oberseite: 15,5 mm
Untere Seite: 4,0mm
Standards und Zertifizierungen
Zertifizierungen
CE-Zertifizierung
FCC-Zertifizierung
RoHS-Zertifizierung
Packungsliste
1 SU551-Platine
1 COM-Anschlusskabel (Länge: 300 mm, 2 x COM-Anschlüsse) A81-015020-001G
1 Serielles ATA-Datenkabel (Länge: 500 mm) 332-553001-005G
1 Serielles ATA-Datenkabel (Länge: 300mm) 332-553001-205G
1 Serial ATA-Stromkabel (Länge: 250 mm) A81-004041-016G
1 Kühlkörper 0 bis 60 °C (Höhe: 20,85 mm) A71-011084-000G, Breittemperatur (Höhe: 30,85 mm) A71-011083-000G
Herkunftsland
Taiwan
Bestellinformationen
Modellname | Teilenummer | Beschreibung
SU551-NB-6300U | 770-SU5511-000G | Lüfterlos, Intel® Core™ i5-6300U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 bis 60°C
SU551-NB-3955U | 770-SU5511-100G | Lüfterlos, Intel® Core™ 3955U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 bis 60°C
SU551-NB-6100U | 770-SU5511-200G | Lüfterlos, Intel® Core™ i3-6100U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 bis 60°C
SU551-NB-6600U | 770-SU5511-300G | Lüfterlos, Intel® Core™ i7-6600U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 bis 60°C
SU551-NE-6600U | 770-SU5511-400G | Lüfterlos, Intel® Core™ i7-6600U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, -20 bis 70°C
SU551-NE-6300U | 770-SU5511-500G | Lüfterlos, Intel® Core™ i5-6300U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, -20 bis 70°C
Optionales Zubehör
Netzadapter | 671-106002-102G | 60W, 12V
USB-Anschlusskabel | A81-001032-016G | Länge: 200mm
Wärmespreizer | A71-011078-000G | Höhe: 11mm
1 Audiokabel | A81-022007-016G | Länge: 160mm
4-poliges Kabel zur DC-Buchse | A81-004051-016G | Länge: 100mm
Technische Daten- Formfaktor: 3.5" SBC
- CPU: 6th/7th Gen Intel® Core™ i3/i5/i7 oder Celeron®
- Speicher: 1 x DDR3L SODIMM bis zu 8GB
- Display: VGA, LVDS, DP++ (dreifache Display-Unterstützung)
- LAN: 2 x Intel GbE
- COM: 4 Anschlüsse
- USB: 4 x USB 3.1 Gen 1, 2 x USB 2.0
- Erweiterung: Full-Size und Half-Size Mini PCIe, SIM-Slot (optional)
- Audio: Realtek ALC888S-VD2-GR
- Stromversorgung: 12V DC Eingang
- Betriebstemperatur: 0 bis 60°C (optional -20 bis 70°C)
- Zertifizierungen: CE, FCC, RoHS
