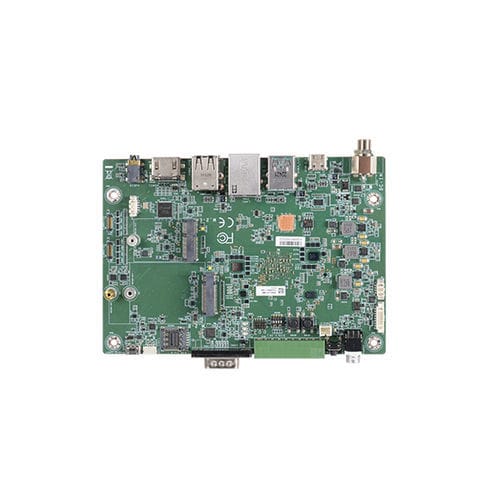

Single-Board-Computer / 3,5'' QRB551

Qualcomm® QRB5165M.2 Key EM.2 Key B

Produktübersicht

• Qualcomm QRB5165 Prozessor
• Entwickelt für Automatisierungsanwendungen
• 1 GbE LAN: Für Automatisierungsanwendungen
• CAN-Bus: Für die Integration von Automatisierungsausrüstung
• 2 M.2 Erweiterungen: 1 M.2 E key 2230, 1 M.2 B key 3052/2242

Merkmale

• 1G Ethernet
• Linux-Unterstützung
• HDMI-Anzeige
• 12V DC-Eingang
• CAN-Bus
• M.2 Erweiterungen

Zertifizierungen

• RoHS-Zertifizierung
• CE-Zertifizierung
• FCC-Zertifizierung
• UKCA-Zertifizierung

Technische Spezifikationen
System
Prozessor: QRB5165, 8x Kryo 585 2.84GHz
Speicher: POP LPDDR5, 8GB

Grafik
Controller: Adreno 650 GPU
Funktion: OpenGL ES 3.2
Anzeige: 1 x HDMI Typ A, ohne Audio. 1080P-Unterstützung auf Linux.
Einzelanzeige: HDMI

Speicher
UFS: Unterstützung UFS 3.1, Standard 128GB

Erweiterung
Schnittstelle:

• 1 x M.2 B key 3052/2242 (USB3.1, Reserve PCIex1) Referenz RM502G Quectel
• 1 x M.2 E key 2230 (PCIe x1) Referenz QCA6391 Wifi-Modul
• 1 x Nano SIM-Steckplatz

Audio
Audio-Codec: WCD9385

Ethernet
Controller: AX88179A USB3 zu GbE-Controller

Rückseitige I/O
Ethernet: 1 x GbE (RJ-45) (optional von rückseitigem USB2)
Seriell: 1 x RS232/422/485 (DB9)
USB: 2 x USB 3.1 Gen1 Typ A, 1 x USB 2 Typ A, 1 x USB 3.1 Typ C (nur Gerätemodus)
DIO: 1 x 8-Bit DIO-Klemmenblock
Anzeige: 1 x HDMI 1.4
Audio: 1 x Line out/Mic in Audioanschluss (*Diese Funktion wird in der nächsten Version verfügbar sein.)
Debug: 1 x Micro USB Debug UART

Interne I/O
SD: 1 x uSD3.0-Karte
CANBus: 1 x CAN-Bus 2.0b
Lüfter: 1 x Lüfter 12V PWM-Steuerung
Kamera: 2 x MIPI-CSI2 für 4-Lane-Kamera, CMJ1: Referenz zu OV9282 / CMJ2: Referenz zu IMX577

Watchdog-Timer
Ausgang & Intervall: TBD

Stromversorgung
Typ: 12VDC
Stecker: Standard-DC-Buchse, Co-Lay 2-Pol-Klemmenblock
Verbrauch: TBD
RTC-Batterie: CR2032 Knopfzelle

OS-Unterstützung
Linux: Ubuntu 20.04 (Linux-Kernel 5.4.2)

Umgebung
Temperatur: Betrieb: 0 bis 60°C, Lagerung: -40 bis 85°C
Luftfeuchtigkeit: Betrieb: 5 bis 90% RH, Lagerung: 5 bis 90% RH
MTBF: TBD

Mechanismus
Abmessungen: 3.5" SBC Formfaktor, 146mm (5.75") x 102mm (4.02")
Höhe: PCB: 1mm, Oberseite: TBD, Unterseite: TBD

Normen und Zertifizierungen
Zertifizierungen: CE, FCC, RoHS, UKCA

Verpackungsliste
1 QRB551-Platine

Herkunftsland
Taiwan

Hauptmerkmale / Technische Spezifikationen

• Prozessor: Qualcomm QRB5165, 8x Kryo 585 2.84GHz
• Speicher: 8GB LPDDR5
• Speicher: UFS 3.1, Standard 128GB
• Grafik: Adreno 650 GPU, OpenGL ES 3.2, HDMI-Ausgang
• Erweiterung: 1 x M.2 B key 3052/2242, 1 x M.2 E key 2230, 1 x Nano SIM-Steckplatz
• Ethernet: 1 x GbE (RJ-45), AX88179A USB3 zu GbE-Controller
• USB: 2 x USB 3.1 Gen1 Typ A, 1 x USB 2 Typ A, 1 x USB 3.1 Typ C (nur Gerätemodus)
• Audio: WCD9385 Codec, 1 x Line out/Mic in Audioanschluss
• CAN-Bus: 1 x CAN-Bus 2.0b
• SD: 1 x uSD3.0-Karte
• Kamera: 2 x MIPI-CSI2
• Stromversorgung: 12VDC, CR2032 Knopfzelle RTC-Batterie
• OS: Ubuntu 20.04 (Linux-Kernel 5.4.2)
• Betriebstemperatur: 0 bis 60°C
• Abmessungen: 146mm x 102mm (3.5" SBC Formfaktor)
• Zertifizierungen: CE, FCC, RoHS, UKCA
• Herkunftsland: Taiwan
